101MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C
español / EE.UU

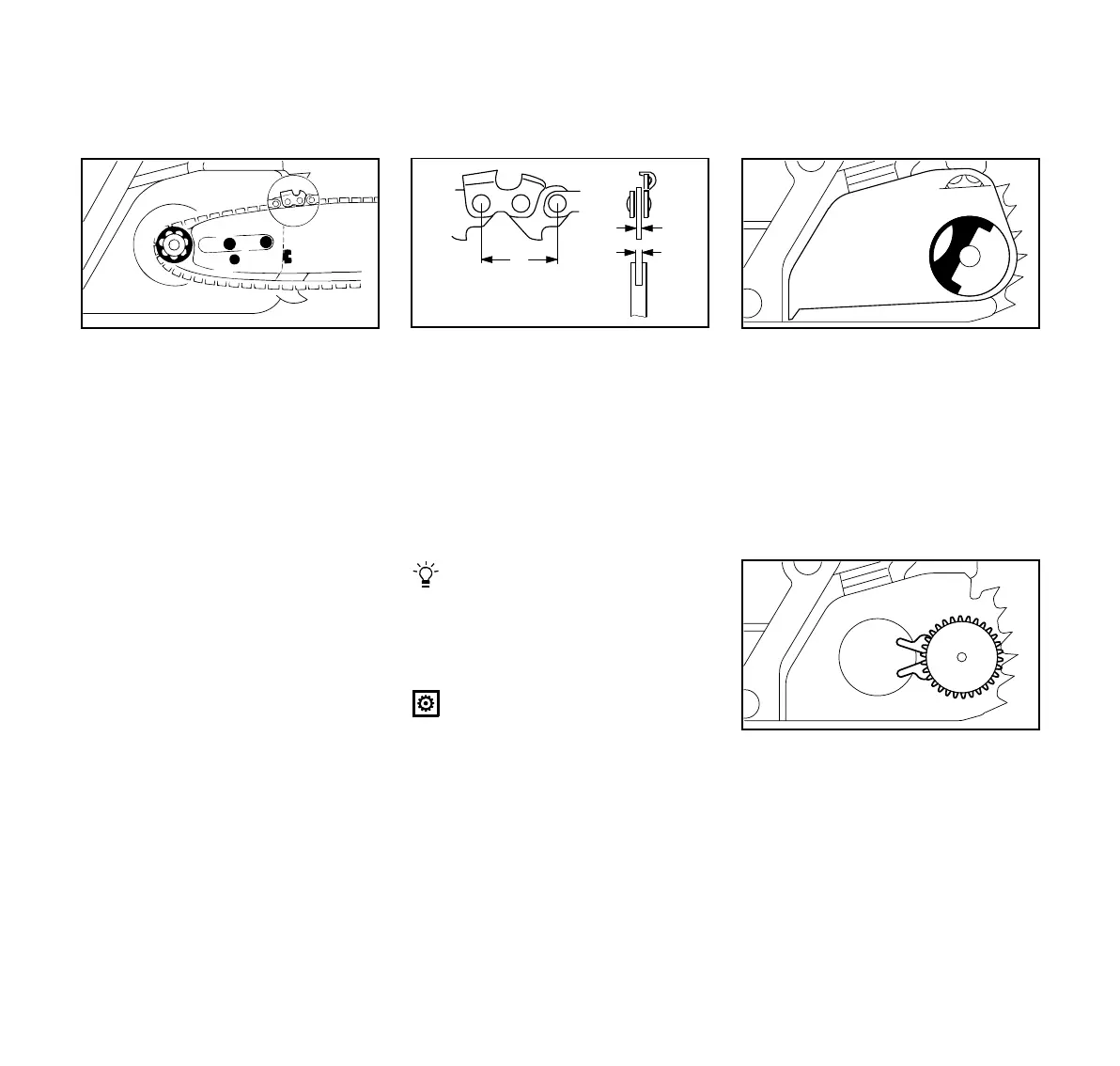

: Coloque la barra guía sobre los
espárragos (7) –
los bordes de corte en la parte
superior de la barra deben quedar
apuntando hacia la derecha – e
inserte la espiga del tensor desli-
zante en el agujero localizador (8);
al mismo tiempo, coloque la cadena
sobre la rueda dentada (9).
: Gire el tornillo tensor (10) en sentido
horario hasta que la cadena tenga
muy poco huelgo por el lado inferior
de la barra – y las pestañas de los
eslabones impulsores se encuen-
tren en la ranura de la barra.
: Vuelva a colocar la cubierta de la
rueda dentada y apriete las tuercas
a mano.
: Pase a “Tensado de la cadena de
sierra”.
En esta motosierra se pueden usar
cadenas de pasos diferentes, depen-
diendo de la rueda dentada de la
cadena (vea las “Especificaciones”):
El paso de la cadena (1) debe coincidir
con el paso de la rueda dentada y la
barra guía (para Rollomatic). El tamaño
del eslabón impulsor (2) debe coincidir
con el ancho de la ranura de la barra (3).
El paso viene marcado en la rueda
dentada y la barra guía en pulgadas
(por ejemplo, 3/8 ó 0,325). El ancho
de la ranura viene marcado en la
barra guía en milímetros (por ejem-
plo 1,6).
Si en una misma máquina se usan
componentes cuyos pasos o tama-
ños de eslabón impulsor no coinci-
den, es posible que se dañen
permanentemente después de un
período breve de funcionamiento.
: Tire de la manija articulada (4) de
modo que se trabe en su lugar.
: Gire la tuerca mariposa (5) en sen-
tido contrahorario hasta que cuel-
gue suelta en la cubierta de la rueda
dentada (6).
: Quite la cubierta de la rueda
dentada.
: Retire el engranaje tensor (7) e
inviértalo.
10
7
7
8
9
001BA111 KN
Montaje de la barra y la
cadena
(Tensor rápido de la cadena)
001BA105 KN
1
2
3
a
t = a : 2
6
140BA000 KN
4
5
7
140BA001 KN
