N Quitar la tapa del piñón de cadena,
la cadena y la espada
N Desactivar el freno de cadena – tirar
del protector salvamanos hacia el
asidero tubular
Renovar el piñón de cadena
– Tras haber gastado dos cadenas o
antes
– Si las huellas de rodadura (flechas)
superan la profundidad de 0,5 mm –
de no hacerlo, se reduce la
durabilidad de la cadena – para la
comprobación, emplear un calibre
apropiado (accesorio especial)
El piñón de la cadena se desgasta
menos, si se trabaja alternando dos
cadenas.
STIHL recomienda emplear piñones de
cadena originales STIHL, a fin de que
quede garantizado el funcionamiento
óptimo del freno de cadena.
N Separar presionando la arandela de
retención (1) utilizando un
destornillador
N Quitar la arandela (2)
N Retirar el piñón de cadena (3)
N Examinar el perfil de arrastre en el
tambor del embrague (4) – en el
caso de existir huellas de desgaste
pronunciadas, sustituir también el
tambor del embrague
N Retirar del cigüeñal el tambor del
embrague o el piñón de cadena
perfilado (5) junto con la jaula de
agujas (6) – oprimir antes el
bloqueo del acelerador si está
montado el sistema de freno de
cadena QuickStop Super
Montar el piñón de cadena
perfilado/anular
N Limpiar el muñón del cigüeñal y la
jaula de agujas y engrasarlos con
grasa lubricante STIHL (accesorio
especial)
N Calar la jaula de agujas en el muñón
del cigüeñal
N Tras montar el tambor del
embrague o bien el piñón de
cadena perfilado, girarlos 1 vuelta,
a fin de que encastre el elemento de
arrastre para el accionamiento de la
bomba de aceite – con sistema de
freno de cadena QuickStop Super,
oprimir antes el bloqueo del
acelerador
N Montar el piñón de cadena anular –
los espacios huecos, orientados
hacia fuera
N Volver a colocar la arandela y la
arandela de retención en el
cigüeñal
Comprobar y cambiar el
piñón de cadena

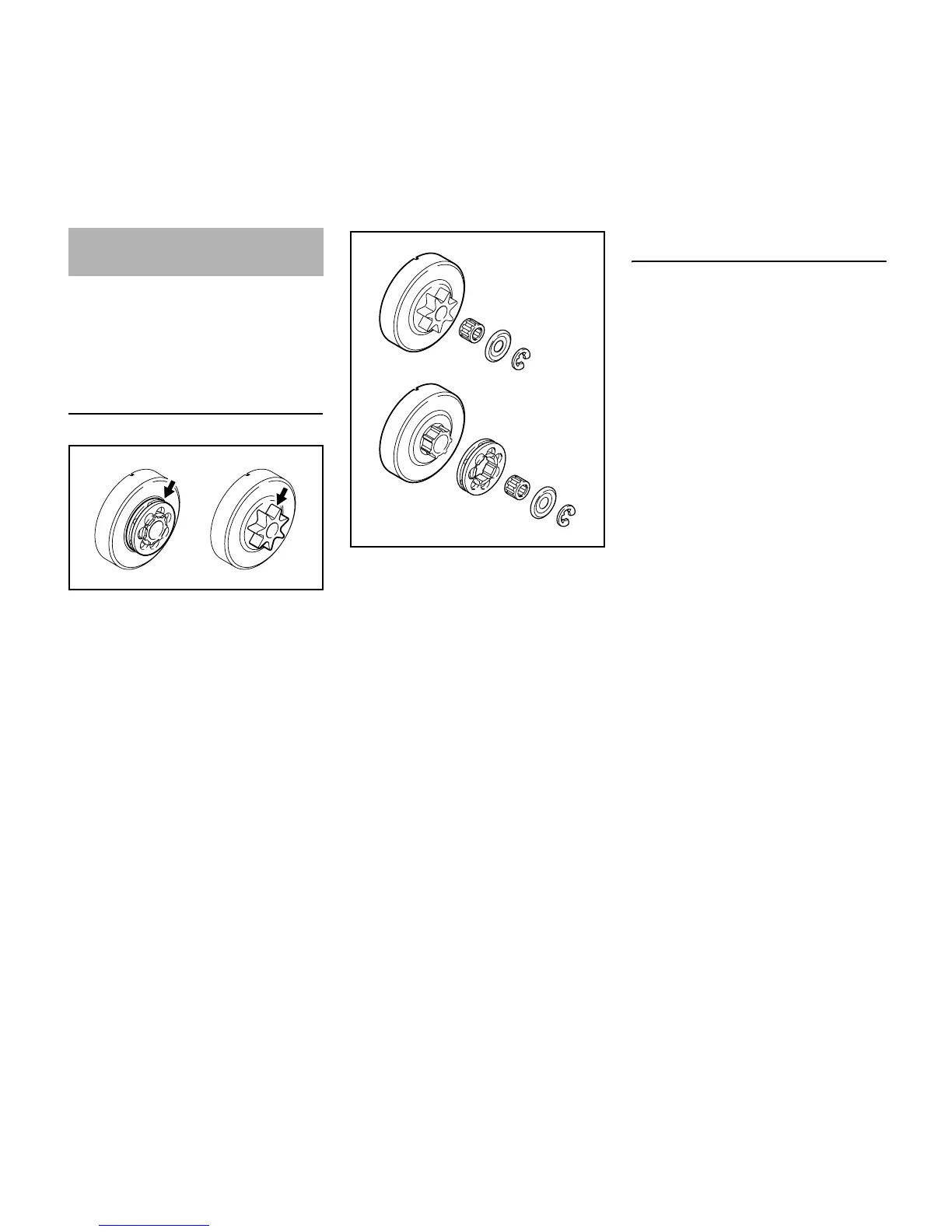

001BA121 KN
