RE 521, RE 551 PLUS, RE 581, RE 581 PLUS
italiano
164
1 Pistola a getto
2 Giunto per lancia
3 Leva di regolazione
pressione/quantità
1)
4 Sicura
5 Leva
6 Bloccaggio raccordo flessibile AP
7 Dado a risvolto flessibile AP
8 Ugello
9 Bussola di regolazione pressione
d’esercizio
10 Flessibile AP
11 Bocchettone per combustibile
12 Serbatoio per combustibile
13 Cappottatura
14 Manometro
15 Maniglia della cappottatura
16 Spia stato di funzionamento
17 Spia olio pompa
2)
18 Spia per manutenzione
19 Spia concentrato anticalcare
20 Spia combustibile
2)
21 Manopola dosatrice del detersivo
22 Interruttore rotante/regolatore di
temperatura
23 Sostegno per dispositivo di
spruzzatura
24 Sostegno per dispositivo di
spruzzatura
25 Gancio per cavo di collegamento
26 Alimentazione acqua
27 Rotella orientabile con fermo
# Targhetta

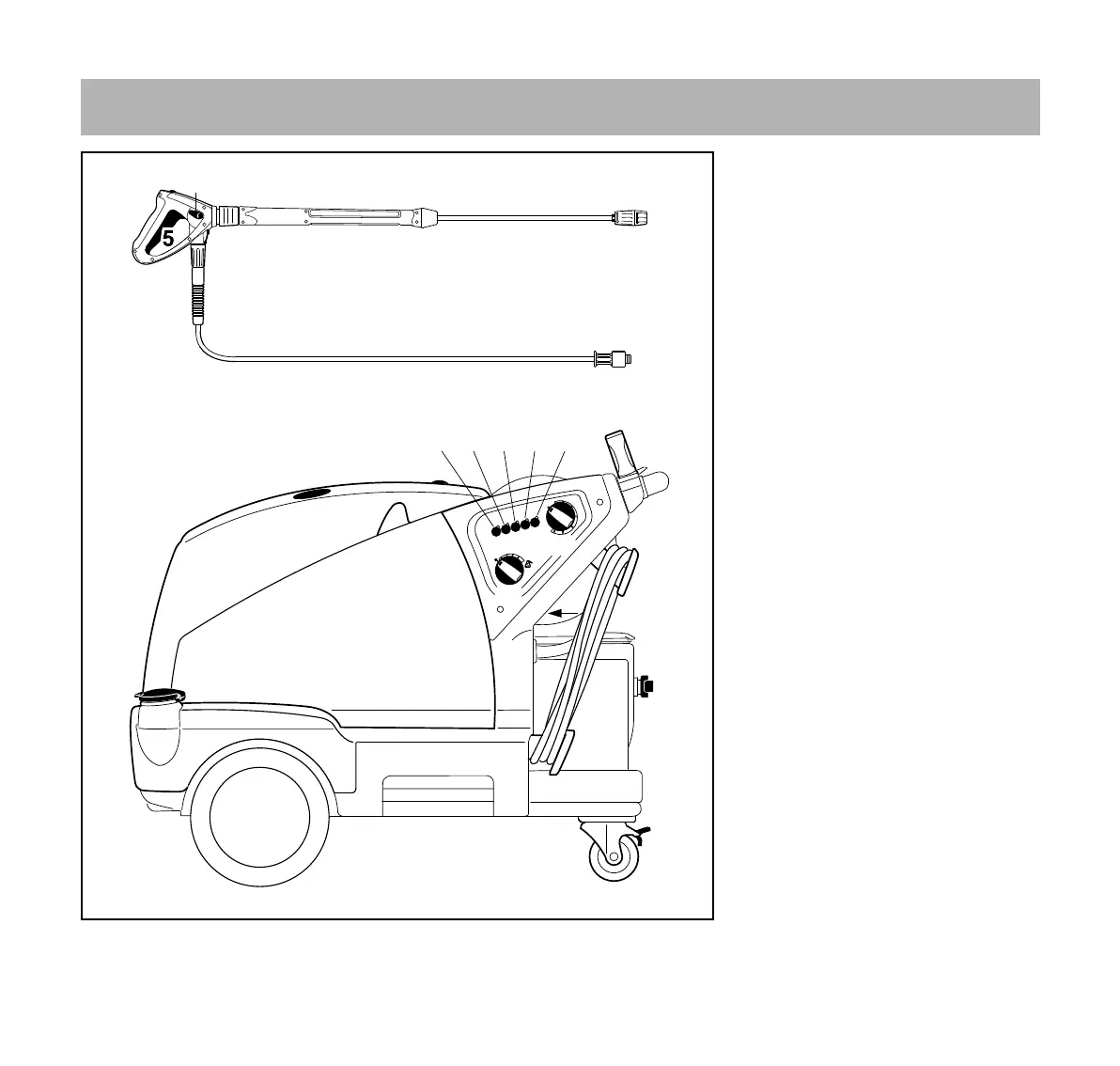

Componenti principali
2
9
3
15
14
21
12
#
22
11
13
16 17 18 19 20
25
25
26
27
24
23
6
7
1
4
675BA042 KN
8
10
