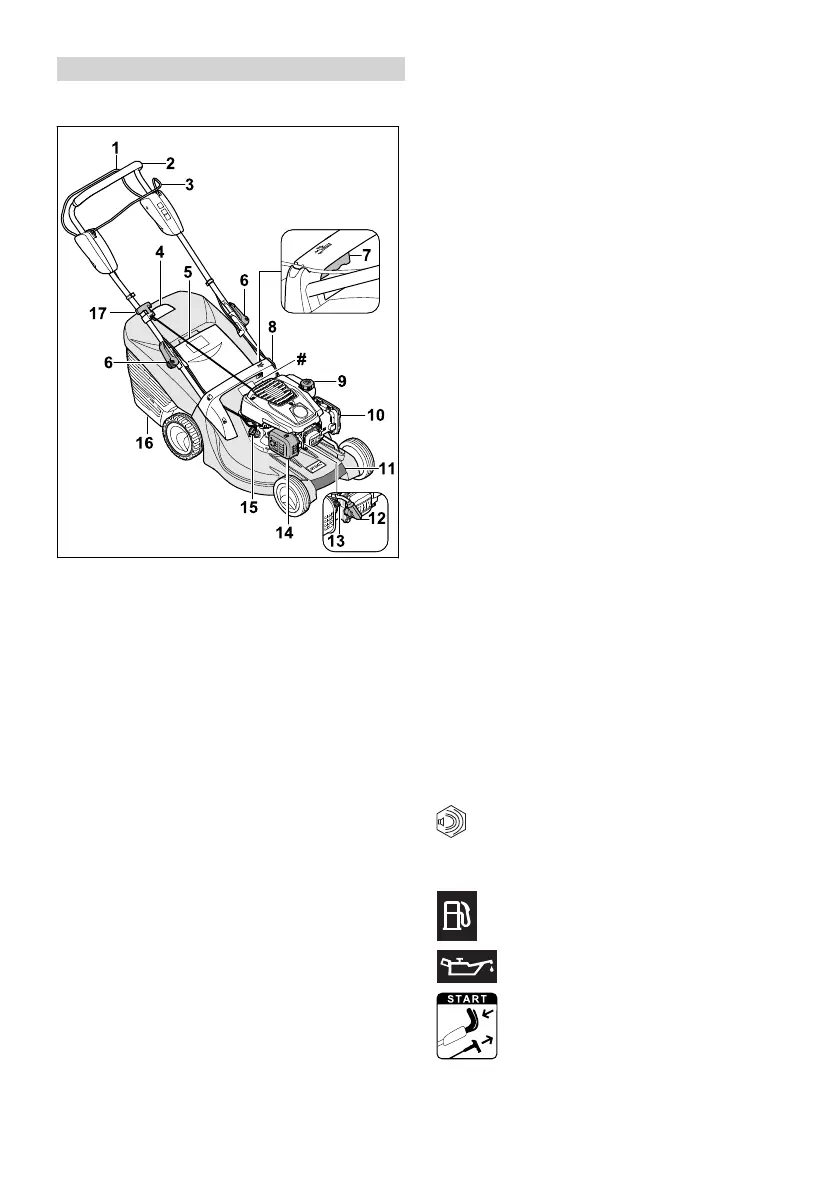

3 Vista geral
3.1 Cortador de relva
1 Arco de comando do mecanismo de corte
O arco de comando do mecanismo de corte
destina-se a ligar e desligar o motor.
2 Guiador
O guiador destina-se a segurar, conduzir e
transportar o cortador de relva.
3 Arco de comando do mecanismo de transla‐
ção
O arco de comando do mecanismo de trans‐
lação liga e desliga o mecanismo de transla‐
ção.
4 Indicador do nível
O indicador do nível mostra o enchimento da
cesta de recolha de relva.
5 Tampa de expulsão
A tampa de expulsão fecha o canal de expul‐
são.
6 Tensor rápido
Os tensores rápidos prendem o guiador aos
suportes e destinam-se ao rebatimento do
guiador.
7 Alavanca
A alavanca destina-se a definir a altura de
corte.
8 Pega
A pega destina-se a segurar o cortador de
relva ao definir a altura de corte e a transpor‐
tar o cortador de relva.
9 Fecho do depósito de combustível
O fecho do depósito de combustível fecha a
abertura de abastecimento de gasolina.
10 Tampa do filtro
A tampa do filtro cobre o filtro de ar.
11 Pega de transporte
A pega de transporte destina-se ao trans‐
porte do cortador de relva.
12 Conector da vela de ignição
O conector da vela de ignição liga o cabo de
ignição à vela de ignição.
13 Vela de ignição
A vela de ignição inflama a mistura combustí‐
vel/ar no motor.
14 Silenciador
O silenciador reduz a emissão de ruído do
cortador de relva.
15 Fecho do óleo do motor
O fecho do óleo do motor fecha a abertura de
abastecimento do óleo do motor.
16 Cesta de recolha de relva
A cesta de recolha de relva recolhe a relva
cortada.
17 Cabo arrancador
O cabo arrancador destina-se a ligar o motor.
# Placa de identificação com número de
máquina
3.2 Símbolos
Os símbolos podem estar presentes no cortador
de relva e têm o seguinte significado:
Nível de potência acústica garantido
de acordo com a diretiva 2000/14/EC
em dB(A) no sentido de tornar as
emissões de ruído de diferentes produ‐
tos comparáveis.
Este símbolo identifica o fecho do
depósito de combustível.
Este símbolo identifica o fecho do óleo
do motor.
Ligue o motor.
3 Vista geral português
0478-111-9951-B 215
