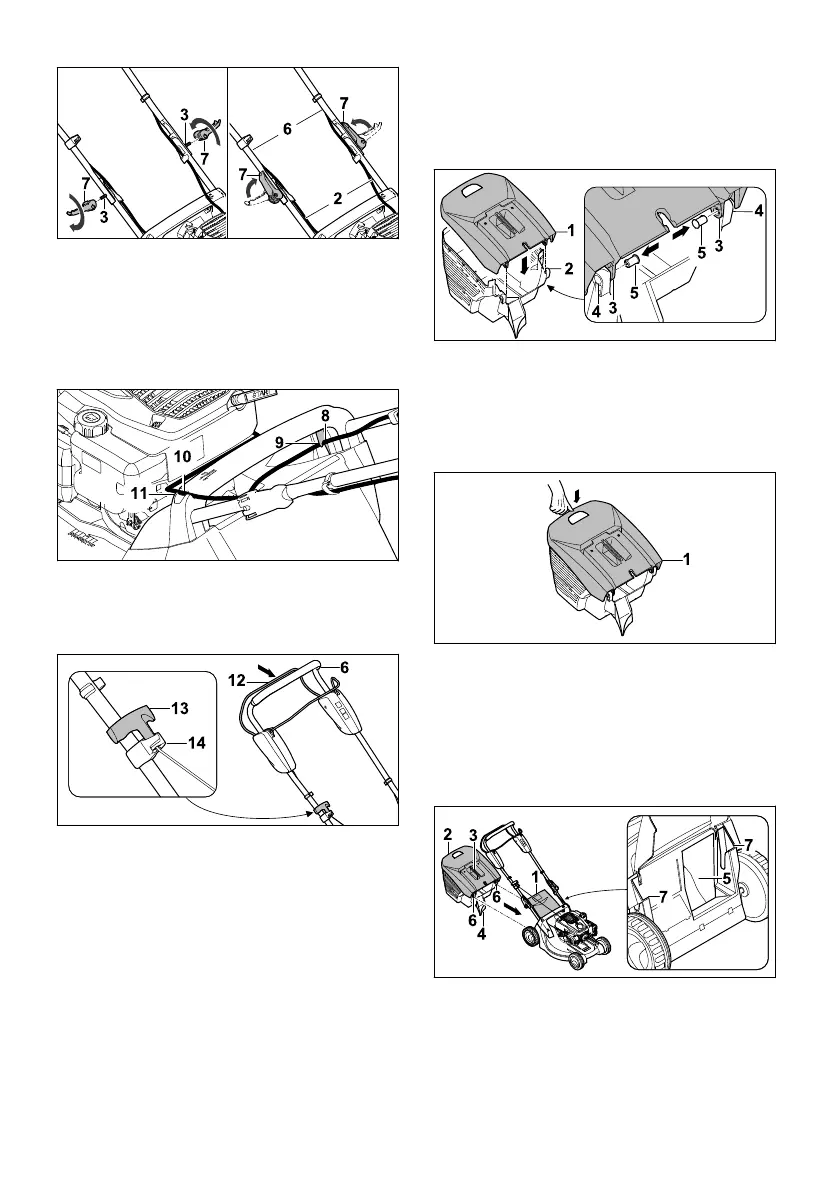

► Insérer les tendeurs rapides (7) sur les vis (3)
et les visser.
► Fermer les tendeurs rapides (7) en direction
du guidon.
Le guidon (6) est solidement relié aux sup‐
ports (2) et les tendeurs rapides (7) reposent
sur le guidon (6).
► Pousser le câble de commande (8) dans le
support situé sur la poignée (9).
► Pousser le câble de commande (10) dans le
support situé sur la poignée (11).
► Retirer la cosse de bougie d'allumage.
► Pousser et maintenir l'arceau de commande
de tonte (12) contre le guidon (6).
► Tirer lentement la poignée de démarrage (13)
en direction du guidage de câble (14).
► Accrocher la poignée de démarrage (13) dans
le guide-câble (14).
► Relâcher l'arceau de commande de tonte (12).
► Rebrancher la cosse de bougie d'allumage.
Il ne faut plus démonter le guidon (6).
6.2 Assemblage, accrochage et
décrochage du bac de ramas‐
sage
6.2.1 Assemblage du bac de ramassage
► Placer la partie supérieure du bac de ramas‐
sage (1) sur la partie inférieure du bac de
ramassage (2).
Les ouvertures (3 et 4) doivent coïncider.
► Insérer les goujons (5) dans les ouvertu‐
res (3 et 4) de l'intérieur.
► Pousser la partie supérieure du bac de ramas‐
sage (1) vers le bas.
La partie supérieure du bac de ramassage (1)
s'enclenche de manière audible.
6.2.2 Accrochage du bac de ramassage
► Arrêter le moteur.
► Placer la tondeuse sur une surface plane.
► Ouvrir et maintenir le volet d'éjection (1).
► Saisir le bac de ramassage (2) par la poi‐
gnée (3) et l'accrocher dans le canal d'éjec‐
tion (5) par le nez (4) et dans les loge‐
ments (7) par les crochets (6).
► Poser le volet d'éjection (1) sur le bac de
ramassage (2).
français 6 Assemblage de la tondeuse à gazon
46 0478-111-9951-B
