245
DEENFRNLITESPTNOSVDAEL RU
0478 121 9921 A - RU
RME 443, RME 443 C:
RME 443:
RME 443 C:
7.1 Общая информация
●Для выполнения всех описанных
работ устройство должно быть
горизонтально установлено на
ровном и твердом основании.
7.2 Монтаж моно-рукоятки
(RME 443 C)
● 1 Вставить гильзу (J) в
отверстие на ведущей ручке (1).
● 2 Надеть обе шайбы (L) на гильзу
выпуклой стороной вовнутрь.
● 3 Удерживая гильзу (J) и шайбы (L),
вместе с ведущей ручкой (1)
вставить в консоль ведущей
ручки (2).
● 4 Вставить гайку (M) в консоль
ведущей ручки, как показано на
рисунке.
● 5 Вставить винт (K) с наружной
стороны вовнутрь через отверстия
на ведущей ручке (1) и на консоли
ведущей ручки (2), после чего
затянуть.
Момент затяжки:
18 - 22 Нм

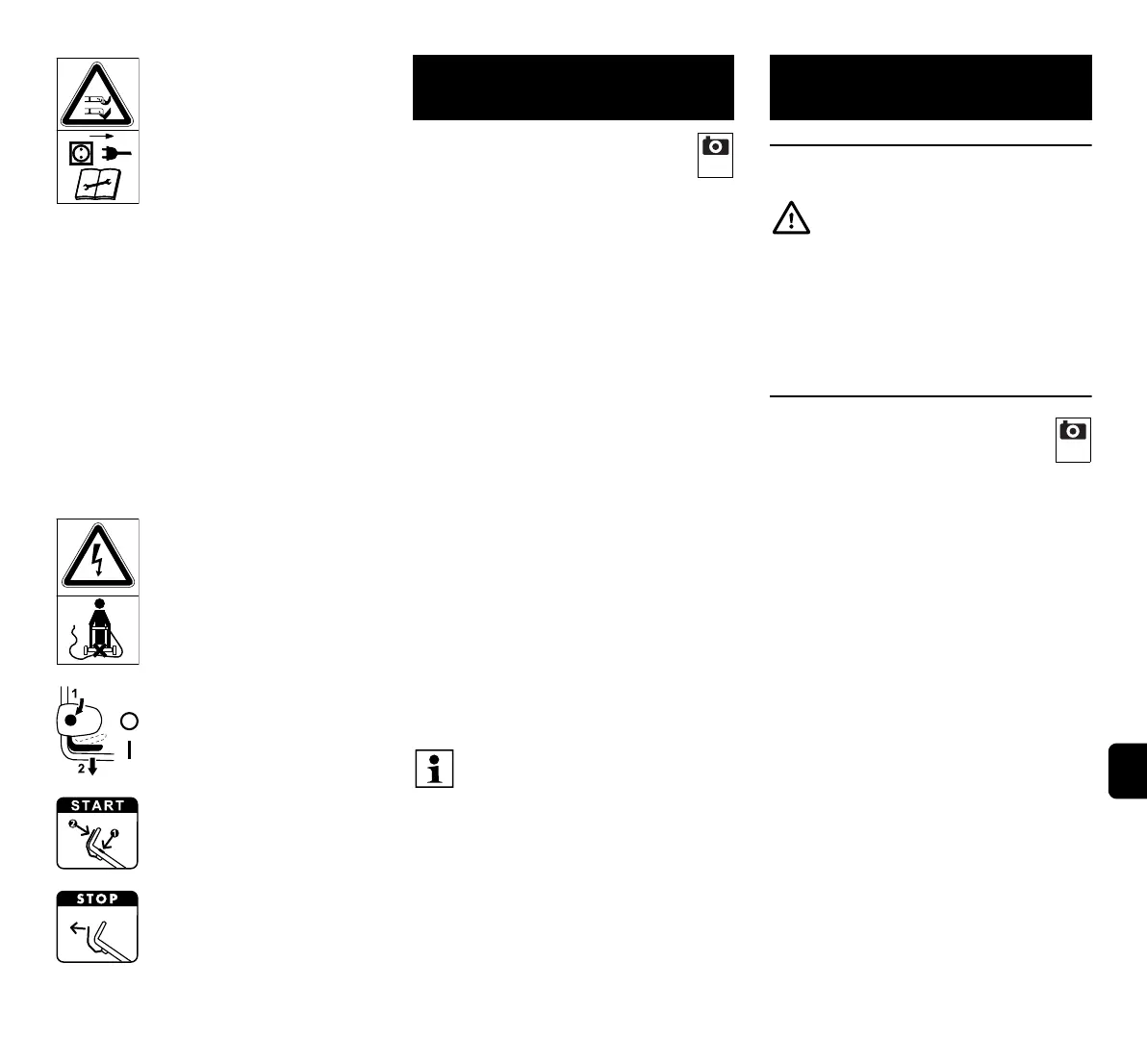

Опасность получения
травм!
Обращаться осторожно с
острым ножом косилки.
Нож косилки продолжает
вращаться по инерции в
течении нескольких секунд
после выключения (тормоз
двигателя/ ножа).
Двигатель следует
выключить и вынуть вилку
из сети: перед работами с
режущим инструментом, а
также перед работами по
техническому
обслуживанию и очистке,
перед проверкой
соединительного кабеля
на отсутствие запутывания
или повреждения и перед
тем, как оставить
устройство.
Опасность поражения
электрическим током!
Соединительный кабель
должен находиться на
безопасном расстоянии от
режущего механизма.
RME 443:
Включить
электродвигатель.
RME 443 C:
Включить
электродвигатель.
RME 443 C:
Выключить
электродвигатель.
6. Комплект поставки
Поз. Наименование шт.
A Базовое устройство 1
B Верхняя часть
травосборника
1
C Нижняя часть
травосборника
1
D Болт 2
x Инструкция по
эксплуатации
1
E Быстрозажимной
фиксатор
2
F Винт 2
G Держатель кабеля 1
H Зажим кабеля 1
I Защитный кожух ведущей
ручки
2
J Гильза 1
K Винт 1
L Шайба 2
М Гайка 1
Комплект поставки зависит от
страны поставки и исполнения
устройства.
2
7. Подготовка устройства к
работе
Опасность получения травм
Следует соблюдать предписания
по технике безопасности в главе
«Техника безопасности» (Ö 4.).
3
