INSTALACIÓN DE LOS PANELES
Instalación de los paneles
INSTALACIÓN DEL PANEL DE LA PUERTA
Las dimensiones típicas del panel están basadas en una
altura terminada de 84"
(2134) con márgenes de
1
/8" (3). La
colocación de la plantilla se debe ajustar para paneles que
exceden las dimensiones típicas.
Para los modelos altos, primero se debe instalar el panel de
la puerta, seguido por el panel del cajón superior y luego el
inferior.
Coloque el panel boca abajo sobre una supercie de trabajo
protegida. Coloque la plantilla a ras con la parte superior
y los lados del panel. Compruebe que está usando el lado
correcto de la plantilla, luego marque y taladre los oricios.
Consulte la siguiente ilustración.
Para los modelos altos, alinee la muesca de la plantilla
con la parte inferior del panel de la puerta, luego marque y
taladre los oricios. Consulte la siguiente ilustración.
Utilice el destornillador torx T-20 proporcionado para
insertar parcialmente un tornillo #8 x
1
/2" en el segundo
oricio desde la parte superior en cada lado del panel. Los
tornillos deben sobresalir aproximadamente
3
/16" (4) del
panel y soportar el peso del panel durante la instalación.
Alinee los tornillos de soporte en la parte posterior del
panel con los agujeros ranurados en los dos soportes de
montaje de la puerta. Abrir la puerta un poco puede ayudar
con la alineación. Una vez que el panel esté soportado por
los tornillos, inserte parcialmente un tornillo #8 x
1
/2" en el
segundo oricio desde la parte inferior en cada lado del
panel, pero no lo apriete.
PRECAUCIÓN
A medida que el margen entre los gabinetes y la
unidad disminuye, al cerrase la puerta se puede
pellizcar fuertemente los dedos.
PARTE POSTERIOR
DEL PANEL DE LA PUERTA
Montaje del panel de la puerta.
BOTTOM OF
DOOR PANEL
USE TABS FOR HINGE
SIDE PANEL EDGE ON
DUAL INSTALLATION
TOP OF
DOOR PANEL
84" APPLICATION
83 7/8" ACTUAL
PARTE SUPERIOR DEL
PANEL DE LA PUERTA
BOTTOM OF
DOOR PANEL
USE TABS FOR HINGE
SIDE PANEL EDGE ON
DUAL INSTALLATION
TOP OF
DOOR PANEL
84" APPLICATION
83 7/8" ACTUAL
PARTE BAJA
DEL PANEL
DE LA PUERTA

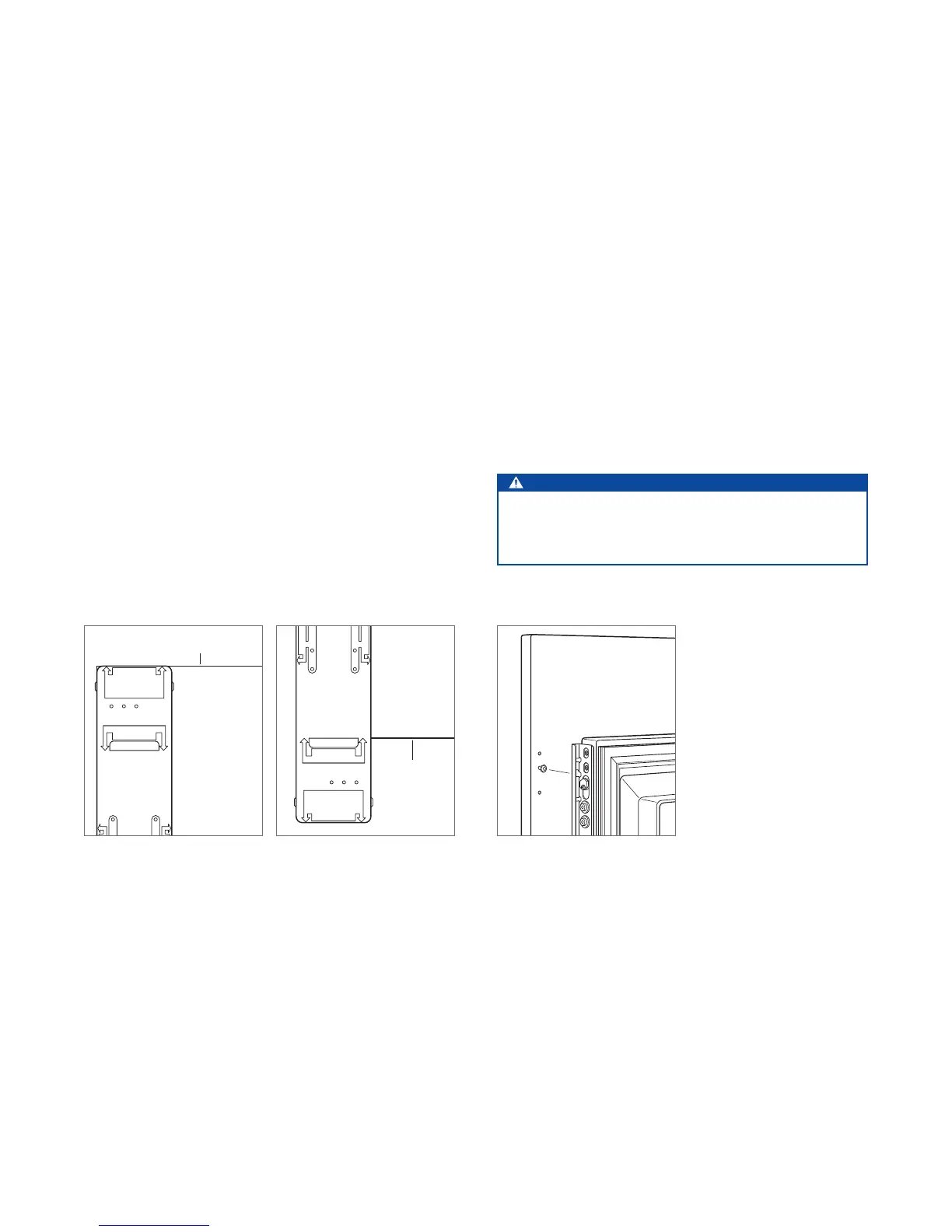

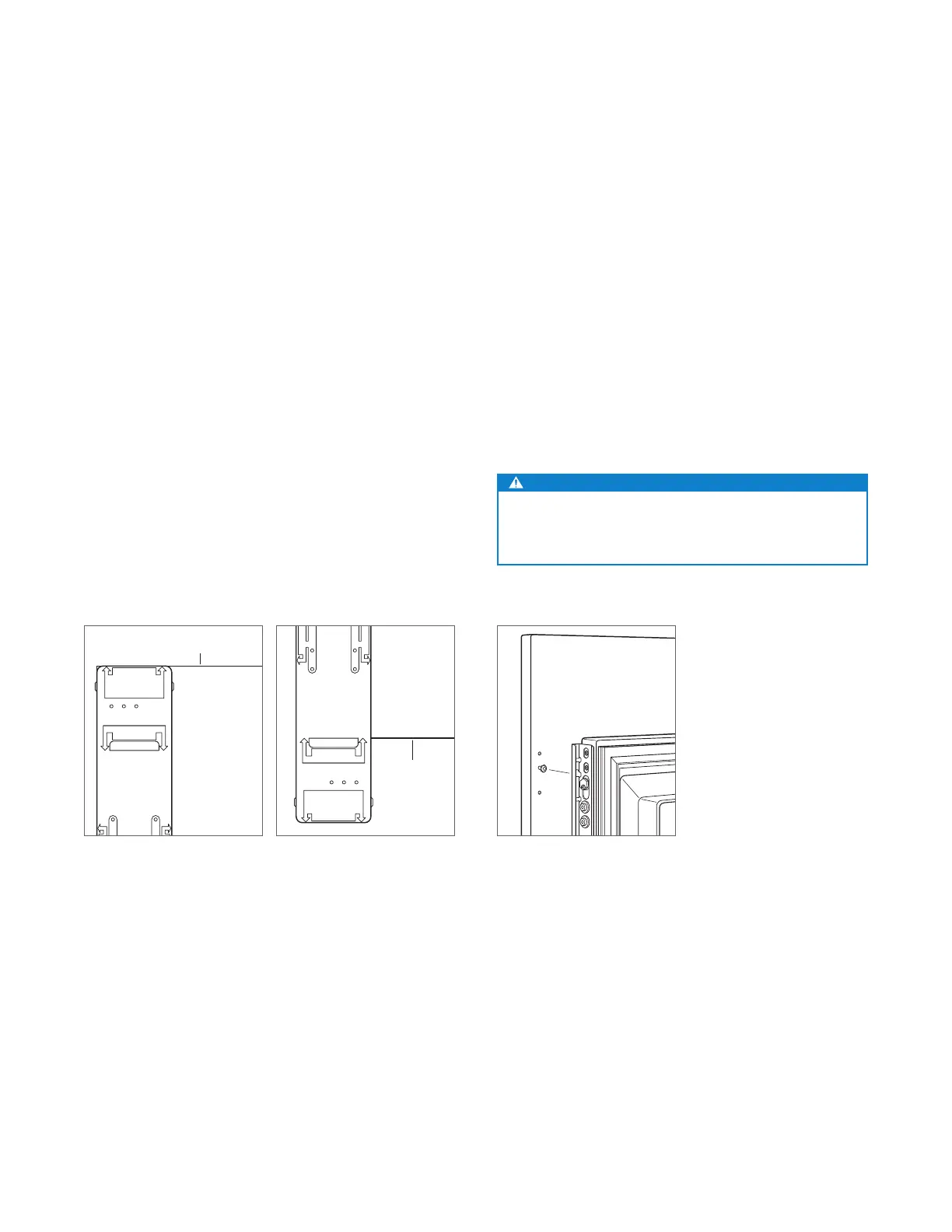

Plantilla del panel de la puerta -
parte superior
Plantilla del panel de la puerta -
parte inferior (modelos altos
únicamente).
