- 8 -

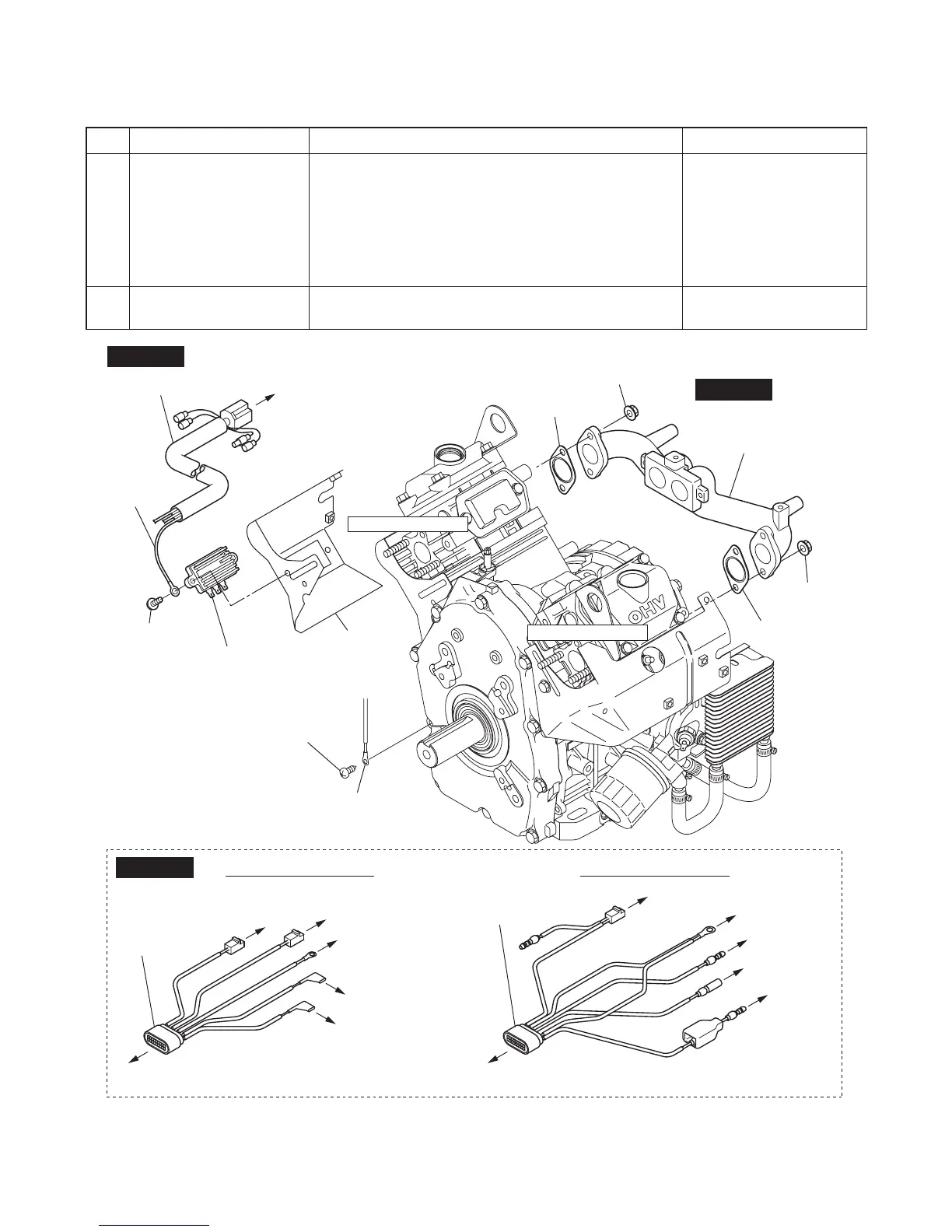

Step Parts to remove Remarks and procedures Parts Fasteners
16
Regulator and Wire CP (1) Disconnect wire connector from regulator, and then
remove regulator from #1 cylinder baffle.
(2) Remove temperature sensor from main bearing cover.
(3) Disconnect the wiring harness 1.
(injector #1 / 2, temperature sensor, ignition coil #1 / 2)
(4) Disconnect the wiring harness 2
(fuel pump, ground, warning lamp, ignition coil ground)
M6 x 12 Flange bolt : 2 pcs.
Tapping screw : 1pc.
21 Spark plug Take care the spark plug is hot just after stopping engine. NGK : BPR5ES or BPR4EY
STEP 16
STEP 16
WIRING HARNESS
M6 FLANGE
BOLT
REGULATOR
GASKET
INTAKE MANIFOLD
M8 FLANGE
NUT
GASKET
STEP 15
M8 FLANGE NUT
TO IGNITION COIL #1
TO IGNITION COIL #2
TO KEY
SWITCH
WHITE
CYLINDER
BAFFLE #1
TAPPING
SCREW
TEMPERATURE SENSOR
TO THROTTLE
BODY "L"SIDE
CONNECTER
(GRAY)
TO THROTTLE
BODY "R"SIDE
CONNECTER
(BLACK)
Blk(R)
(Blk)
Blk
Blk(Blk)
Blk(W)
Blk(Blk)
Blk(R)
R
(Blk)
Blk
Gry(Grn/R)
Blk(Blk)
Blk(Grn/R)
Blk(Blk/Blk)
Gry(Blk)
TEMPERATURE
SENSOR
INJECTOR #2
WIRING HARNESS 1
WIRING COLOR CODE
Blk : Black Gry : Gray R : Red Grn : Green W : Wite
( ) is inside wiring color code.
INJECTOR #1
WARNING
LAMP
IG COIL
GROUND
BATTERY
POWER
GROUND
FUEL PUMP
TO THROTTLE BODY
(ECU)
#1 CYLINDER SIDE
#2 CYLINDER SIDE
WIRING HARNESS 2
