37

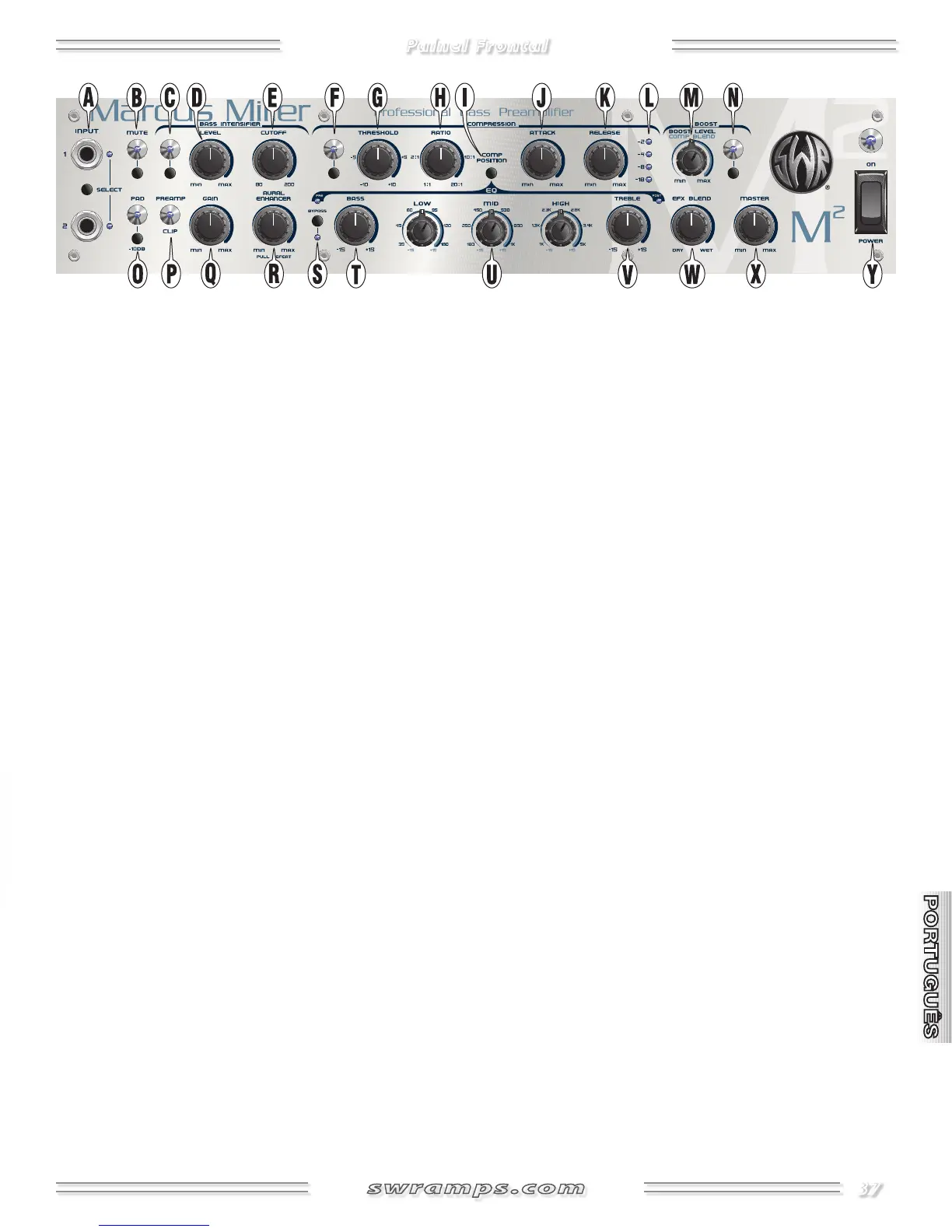

A. ENTRADAS— Plugue em qualquer um (ou em ambos)
conectores fêmea de entrada usando cabo protegido de
instrumento. Pressione Select para escolher Entrada 1 ou 2
para ser o conector fêmea ativo como mostrado pelos indi-
cadores LED.
O conector fêmea da entrada do painel traseiro {KK} pode
ser usado em vez da entrada 1 no painel dianteiro, útil para
conectar receptores sem fio. NOTA: Se ambos conectores
fêmea forem usados ao mesmo tempo, o conector fêmea
do painel dianteiro cancela o conector fêmea do painel
traseiro.
B. MUDO— Pressione para incapacitar toda saída da unidade,
exceto o Tuner Out {JJ}, útil ao comutar ou ao ajustar instru-
mentos ou durante intervalos.
C. INTENSIFICADOR DE BAIXO™— Pressione para acoplar
o circuito de Intensificador de Baixo como mostrado pelo
indicador LED. O Intensificador de Baixo impulsiona um
conjunto de freqüências baixas escolhido combinado com
um compressor suave de rápida ação para fornecer impul-
sos radicais sem ultrapassar o amplificador, útil para seções
mais pesadas de um tom. O Intensificador de Baixo pode
também ser acoplado ao pedal.
D. LEVEL— Ajusta a força do efeito do Intensificador de Baixo.
E. CORTE— Limita a escala de freqüência em que o
Intensificador de Baixo opera, abaixo de 80Hz para abaixo
de 200Hz.
F. COMPRESSÃO— Pressione para acoplar o circuito
do Compressor, como mostrado pelo indicador LED. A
Compressão modera o nível do sinal ao sofrer picos, de
acordo com a maneira que você tem os quatro controles
seguintes {G, H, I e K} ajustados.
G. PONTO INICIAL (VALOR MÍNIMO) — Ajusta o nível de sinal
a qual a Compressão se acopla. Gire inteiramente no senti-
do anti-horário para obter sensibilidade máxima. Note que
os níveis do ganho {Q} e do instrumento combinados são o
que realmente dispara o Compressor.
H. RELAÇÃO— Ajusta quanta compressão é aplicada uma
vez provocada. Por exemplo, em 1:1 não há nenhuma
compressão. Com uma relação de 2:1, um aumento de 10
db será necessário para aumentar o nível do sinal de saída
em 5 db sobre o ponto inicial. Em 10:1, um aumento de 10
db aumentará somente o nível do sinal de saída em 1 db.
(Muitos consideram relações de 10:1 e maior difíceis de
Limitar.)
I. COMP‑POSIÇÃO — Pressione para posicionar o circuito do
compressor tanto antes quanto depois dos controles do
tom no trajeto do sinal, como mostrado pelos indicadores
LED. Veja o Diagrama de Bloco na página 48.
J. ATAQUE— Ajusta a taxa que a Compressão acopla uma vez
que o nível do sinal ascende acima do ponto inicial. Útil
para boa afinação da transparência do efeito do compres-
sor.
K. LIBERAÇÃO— Ajusta a taxa em que a Compressão desa-
copla uma vez que o nível do sinal decai abaixo do ponto
inicial. Útil para boa afinação da transparência do efeito do
compressor.
L. MEDIDOR— Quatro indicadores LED indicam a quantidade
real de redução do ganho em decibéis (db).
Painel Frontal
