132

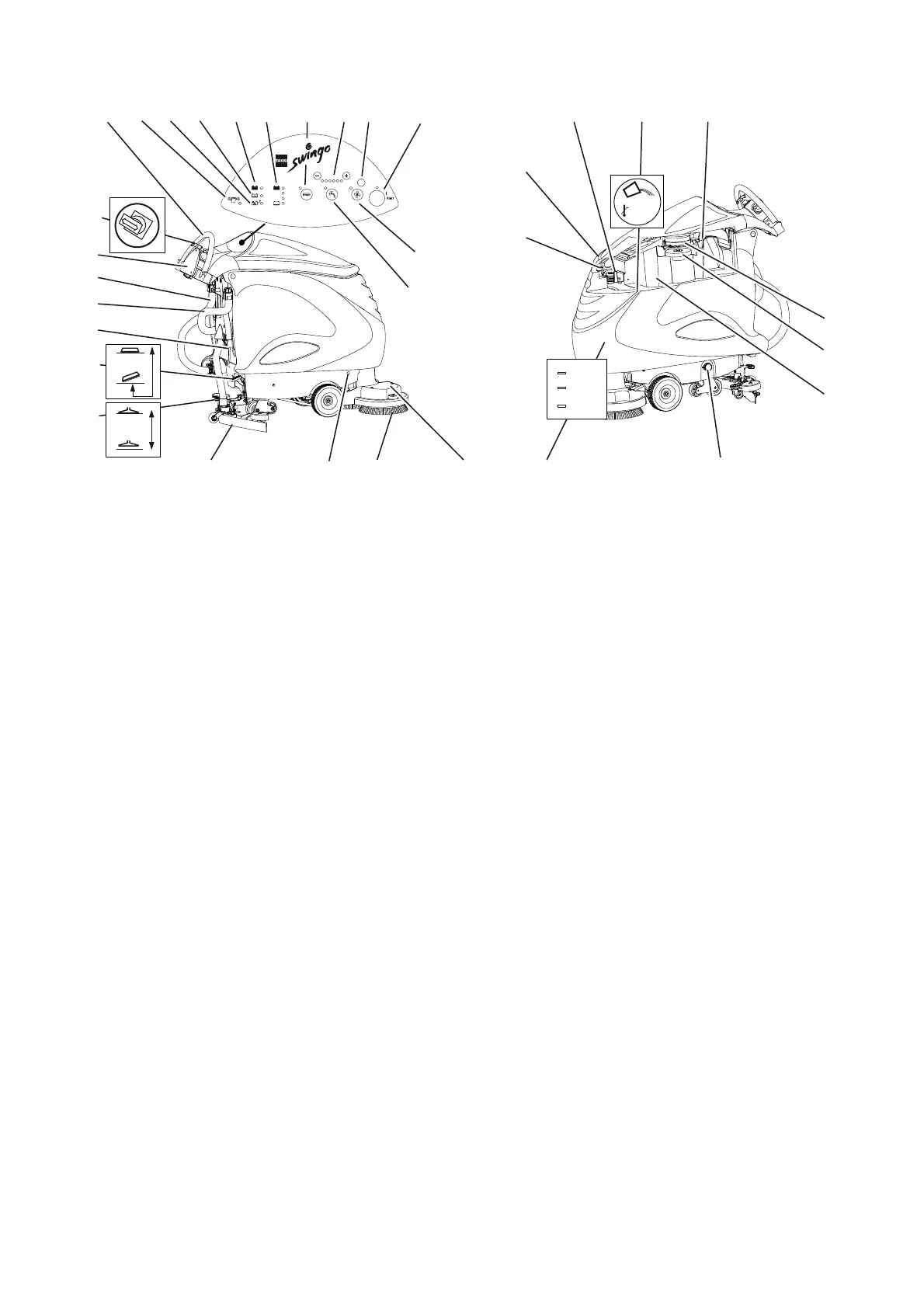

Koneen rakennekuva
1 Ajokytkin
2 Tuntimittari (valinnainen)
3 Käyttöliuoksen tyhjennysletku (sininen kansi)
4 Likaveden tyhjennysletku (punainen kansi)
5 Akkujen irtikytkennän pistoke (tunnus)
6 Muunnos: Välineen jalkapoljin
7 Imusuulakkeen jalkapoljin
8 Imusuulake
9 Valinnainen: Akkukotelon lukko
10 Väline (harjat, laikat jne.)
11 Harjayksikkö
12 Täyttökorkeuden näyttö
13 Puhdasvesisuodatin
14 Likavesisäiliö
15 Uimurikoho (likavesisäiliön ylitäyttösuoja)
16 Imuilman suodatin
17 Roskaseula
18 Puhdasvesisäiliö
19 Annostelumitta
20 Säiliön kansi
21 Säiliön kannen irrotuspoljin
22 Käyttöliuoksen syötön painike PÄÄLLÄ / POIS
PÄÄLTÄ
23 Imuyksikön käynnistyspainike PÄÄLLÄ / POIS
PÄÄLTÄ
24 Avainkytkin
25 ECO-tilan painike PÄÄLLÄ / POIS PÄÄLTÄ
26 Veden tulon ja määrän säätöpainikkeet (+/-)
27 Harjojen käynnistyspainike PÄÄLLÄ / POIS PÄÄL-
TÄ (vain 1255B EBU)
28 Akkuvalvonta
29 Ladatun akun merkkivalo
30 Tyhjän akun merkkivalo
31 Akun/virtalähteen häiriön merkkivalo
32 Huollon merkkivalo
33 Ajokahva
7
8910
6
3
4
5
33
1
293031 28 27 26 25
24
23
22
Eco
32
2
11 12
18 1719
13
14
15
16
21
20
max.60°C
max.140°F
MAX
3/4
1/2
