オシロスコープの概要

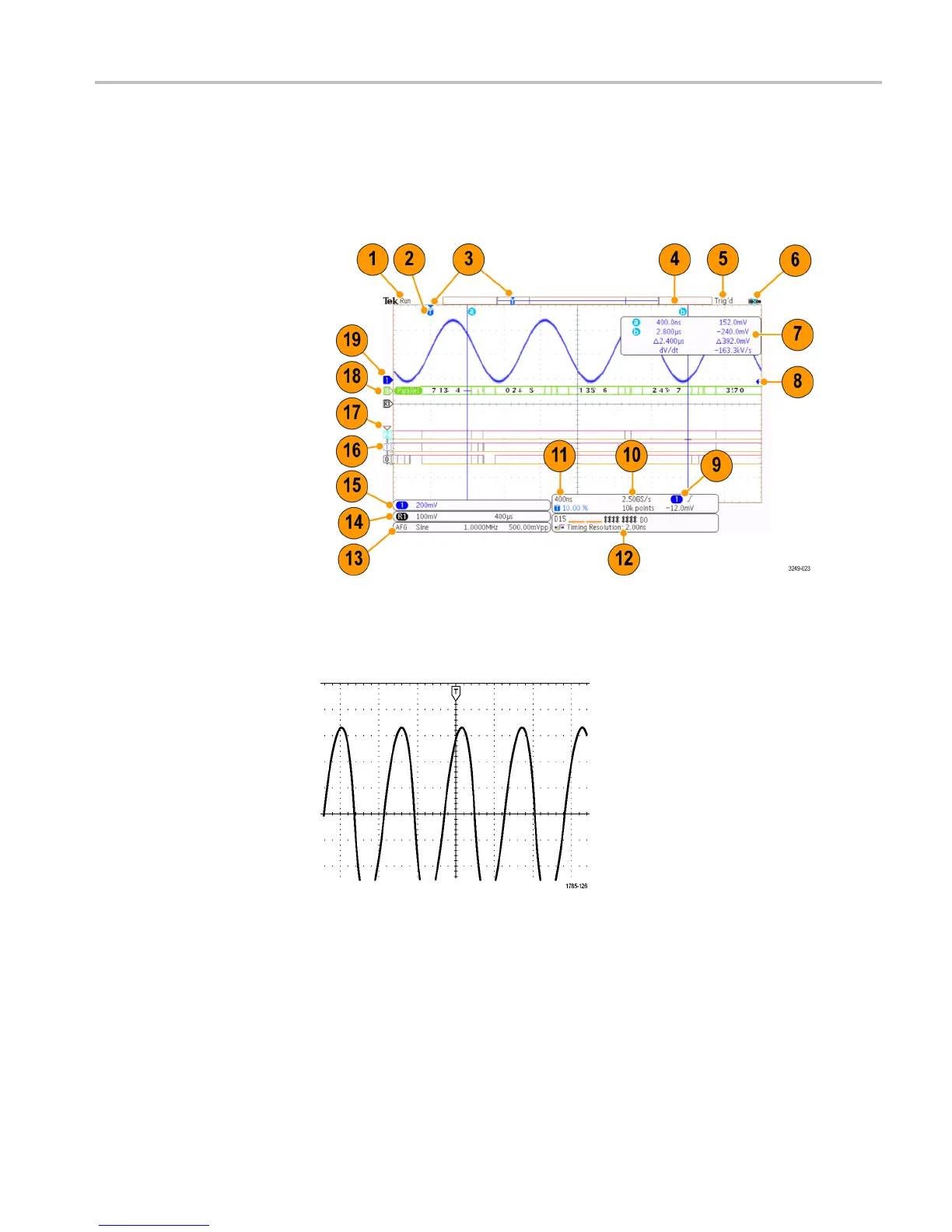

時間領域表示の項目
次の図に示されている項目が、画面に表示されます。ある時点において、これ
らの項目がすべて表示されているわけではありません。リードアウトの中には、
メニューがオフになると目盛領域の外側に移動するものもあります。
1. アクイジション・リードアウトは、アクイジションが実行中である、停止してい
る、あるいはアクイジション・プレビューが有効であることを示します。
2. トリガ位置アイコンは、アクイジション内でのトリガの位置を示します。
3. 拡大中心ポイント・アイコン（オレンジ色の三角形）は、水平スケールを拡
大および縮小する中心のポイントを示します。拡大中心ポイントをトリガ・ポ
イントと一致させるには、波形取込を押して、下のメニューの Delay（遅延）
項目を Off（オフ）に設定します。
MDO3000 Installation and Safety Instructions 83

Tektronix MDO3024 Specifications

General

Analog Channels	4
Bandwidth	200 MHz
Sample Rate	2.5 GS/s
Record Length	10 Mpoints
Digital Channels	16 (optional)
Spectrum Analyzer Frequency Range	9 kHz to 3 GHz
Digital Voltmeter	4-digit
Vertical Resolution	8 bits
Operating Temperature	0 °C to +50 °C
Display	9-inch WVGA (800x480) color display
Connectivity	USB, LAN, GPIB (optional)
Arbitrary Function Generator	50 MHz
Trigger Modes	Edge, Pulse Width, Logic, Video, Runt, Rise/Fall Time, Setup/Hold
Input Impedance	1 MΩ ±1%
Max Input Voltage	300 VRMS
Trigger Types	Edge, Pulse Width, Logic, Video, Runt, Rise/Fall Time, Setup/Hold
