Anleitung Türstationen a / b Serie 20 / 30 / 40 / 50 / 20-0028A/-0028B

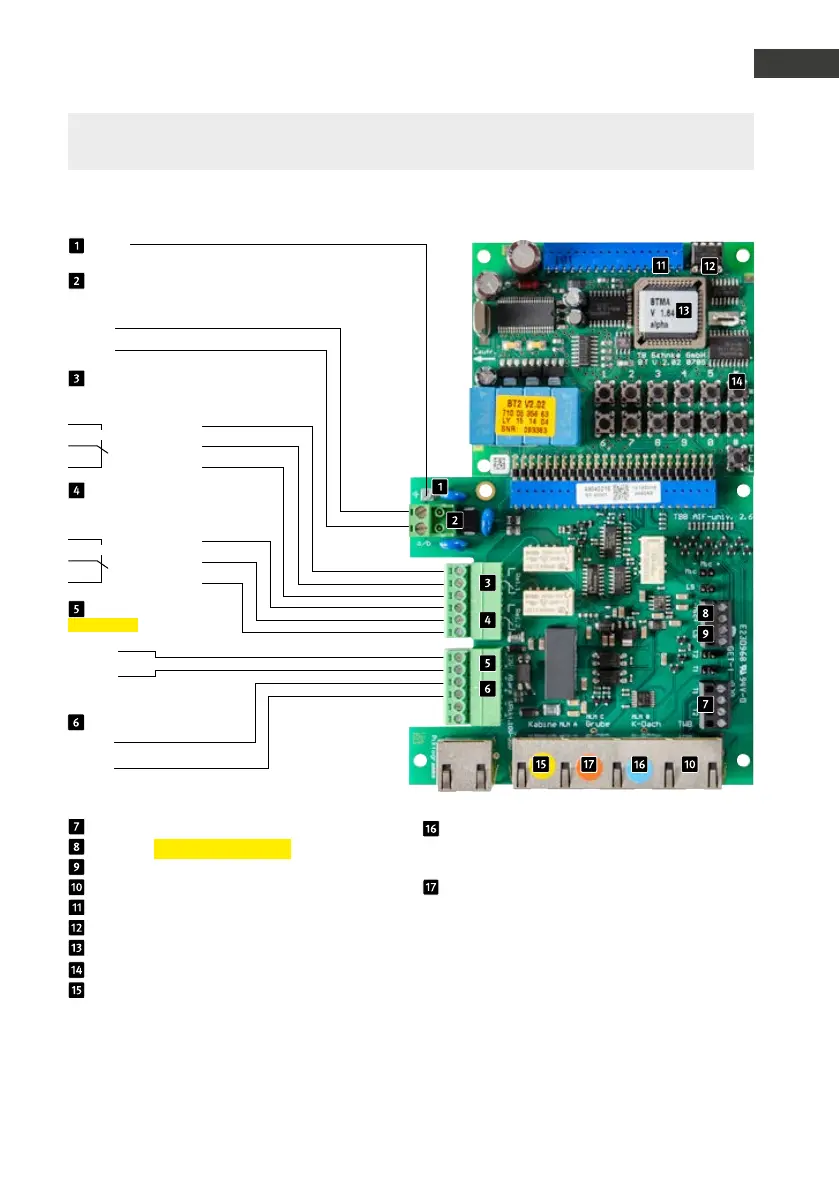

Anschluss
D
17www.beh nke-online.de
Erde
Telefonleitung
Analoger Hauptsanschluss oder Nebenstelle
einer Telefonanlage
a-Ader
b-Ader
6 - 24 V =
Alarmeingang
Bei diesem Gerät ungenutzt
–
+
Relais 1
Relaisschaltleistung: max. 60 VA 24 W
0,5 A 120 V~ oder 1A 24V=
Relais 2
Relaisschaltleistung: max. 60 VA
24 W 0,5 A 120 V~ oder 1A 24V=
Arbeitskontakt
Steuerkontakt
Ruhekontakt
Arbeitskontakt
Steuerkontakt
Ruhekontakt
Taster 1 + 2 (potentialfreier Schließer)
Mikrofon (Polarität beachten)
Lautsprecher
Tastwahlblock
Anschluss für Zusatzplatinen
EEprom
Masterprozessor
Interne Konfigurationstastatur
MLM A (Haupt-MLM) – Mikrofon-
Lautsprecher-Modul (Konfigurations-
schritt 22 / Taste 2)
12 V - 15 V=
Zusatzversorgung
potentialfreie Spannung
z. B. von Behnke Steckernetzteil
–
+
Universalelektronik 20-0006/-0018/-0026 (ab 1. Quartal 2019)
MLM B (Zusatz-MLM) – Mikrofon-
Lautsprecher-Modul (Konfigurations-
schritt 23 / Taste 3)
MLM C (Zusatz-MLM) – Mikrofon-
Lautsprecher-Modul (Konfigurations-
schritt 24 / Taste 4)
Hinweis: Beim Anschluss mehrerer MLMs verkürzt sich die maximale Entfernung zwischen MLM und Basiselektronik:
1 MLM = 25 m / 2 MLMs = je 12,5 m / 3 MLMs = je 8,5 m
Passendes Installationsmaterial zur Adaption von Lautsprecher, Mikrofon und Tasten an der Tür: Abzweigbox 20-9208
alternativ Patchkabel 20-9309
Konfiguration der Rufnummern
Gelb: Konfigurationsschritt 22
Blau: Konfigurationsschritt 23
Rot: Konfigurationsschritt 24
Hinweis: Bitte vergleichen Sie ihre Anschlussplatinen des gelieferten Gerätes/Rep-Kit mit den
Anschlussplatinen auf dem Foto. Weitere Konfigurationsschritte finden Sie ab Seite 26.
{
