www.timberk.сom • Электрический кондиционер воздуха
14
ПРИМЕЧАНИЕ.
Изготовитель оставляет за собой право без
предварительного уведомления покупателей
вносить изменения в конструкцию, комплекта-
цию, технологию изготовления изделия, а также
менять его технические характеристики с целью
улучшения его потребительских и технических
свойств.

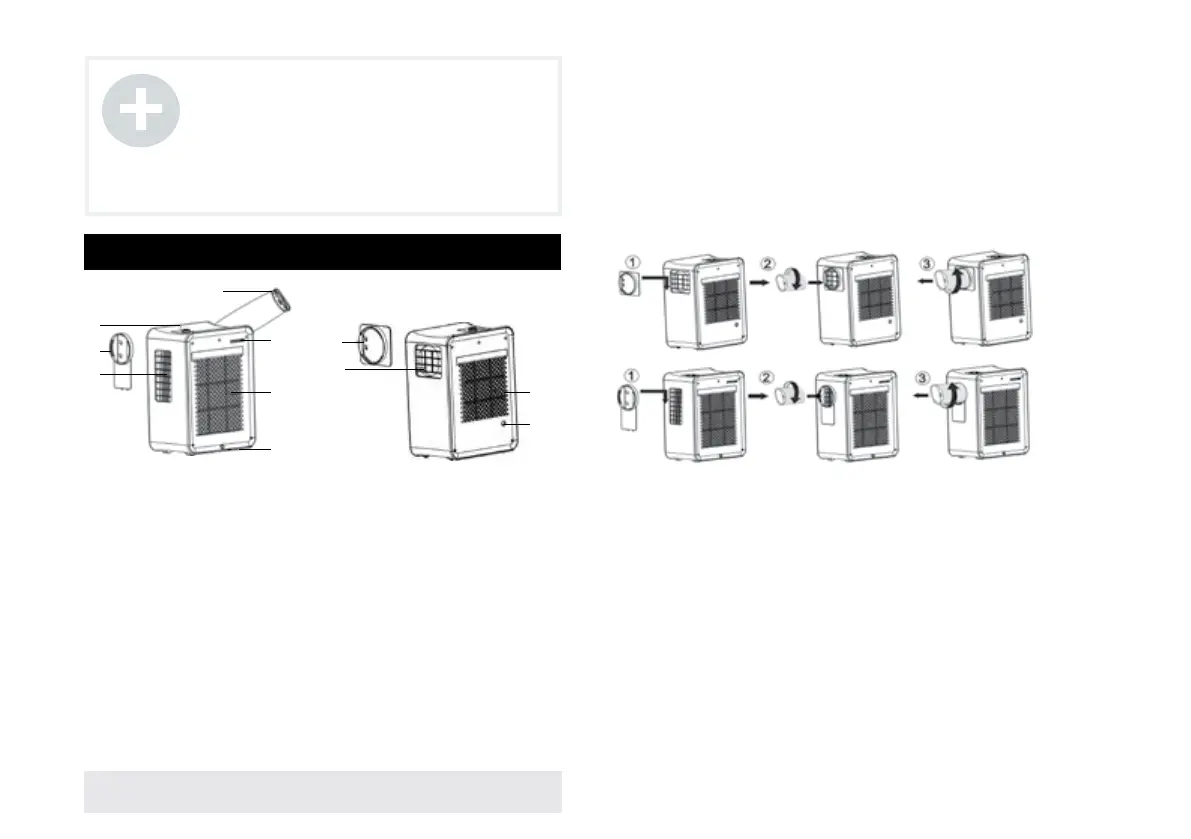

4. ОПИСАНИЕ ПРИБОРА
Рис. 3.
Рис. 4.
Установка шланга для выброса воздуха (рис. 5)
1. Перед эксплуатацией прибора снимите съемную крышку и
достаньте шланг для выброса воздуха, после чего установите его
в отверстие.
2. Поверните шланг вывода воздуха в направлении, указанном
стрелкой 2, и выньте его из съемной решетки.
3. Поверните шланг вывода воздуха в направлении, указанном
стрелкой 3, и присоедините его к съемной решетке.
Fig. 5
Рис. 5.
Установка шланга в режимах охлаждение / обогрев (рис.6)
Для включения кондиционера на обогрев необходимо установить
шланг на сторону, из которой выходит холодный воздух. Для вклю-
чения кондиционера на охлаждение необходимо установить шланг
на сторону, из которой выходит теплый воздух.
Для перевода устройства в необходимый режим (охлаждение/
обогрев):
Отсоедините съёмную решетку и шланг вывода воздуха, как пока-
зано стрелкой на Рис. 6 - А, после чего поменяйте их местами (В) и
присоедините к устройству. Окончательная конструкция изобра-
жена на Рис. 6 - C.
1. Панель управления
2. Вывод воздуха
3. Съемная решетка
4. Сопло
5. Воздуховод
6. Отверстие для слива конденсата
7. Место хранения пульта управления
8. Переходник воздуховода
9. Вывод воздуха
10. Отверстие для слива конденсата
11. Воздухозаборная решетка
Fig. 3
Fig. 4
()8
()9
(1 )1
(1 )0
(1)
(3)
(2)
(4)
()7
()5
()6
