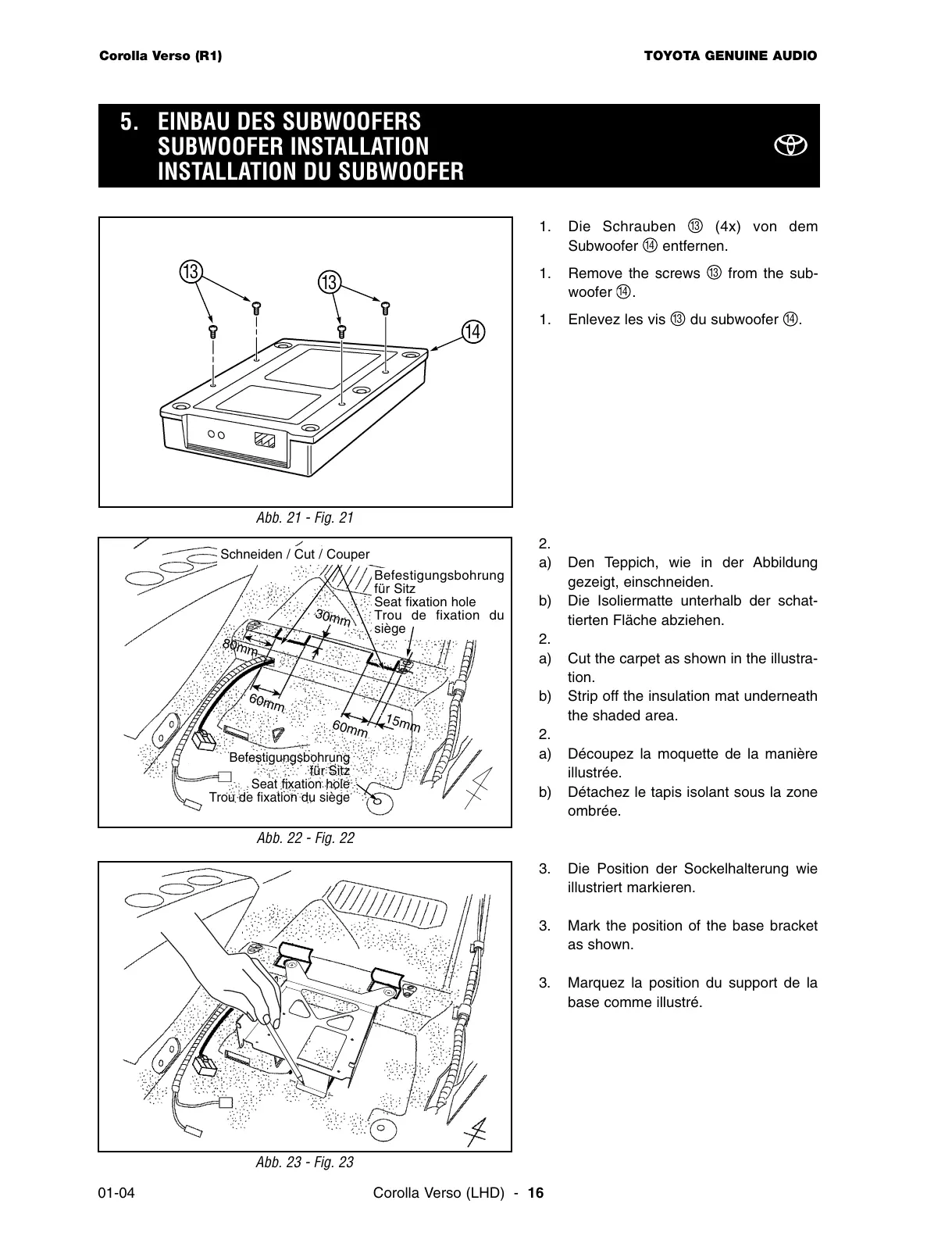

Corolla Verso (R1) TOYOTA GENUINE AUDIO
Corolla Verso (LHD) - 16
01-04
1. Die Schrauben (4x) von dem
Subwoofer entfernen.
1. Remove the screws from the sub-
woofer .
1. Enlevez les vis du subwoofer .
2.
a) Den Teppich, wie in der Abbildung
gezeigt, einschneiden.
b) Die Isoliermatte unterhalb der schat-
tierten Fläche abziehen.
2.
a) Cut the carpet as shown in the illustra-
tion.
b) Strip off the insulation mat underneath
the shaded area.
2.
a) Découpez la moquette de la manière
illustrée.
b) Détachez le tapis isolant sous la zone
ombrée.
Abb. 22 - Fig. 22
Abb. 23 - Fig. 23
30mm
Schneiden / Cut / Couper
80mm
60mm
60mm
15mm
Befestigungsbohrung
für Sitz
Seat fixation hole
Trou de fixation du siège
Befestigungsbohrung
für Sitz
Seat fixation hole
Trou de fixation du
siège
3. Die Position der Sockelhalterung wie
illustriert markieren.
3. Mark the position of the base bracket
as shown.
3. Marquez la position du support de la
base comme illustré.
