Toyota Corolla Verso - 6 CD-Changer Installation; Vehicle Disassembly for CD Changer

Corolla Verso (R1) TOYOTA GENUINE AUDIO
Corolla Verso (LHD) - 6
01-04

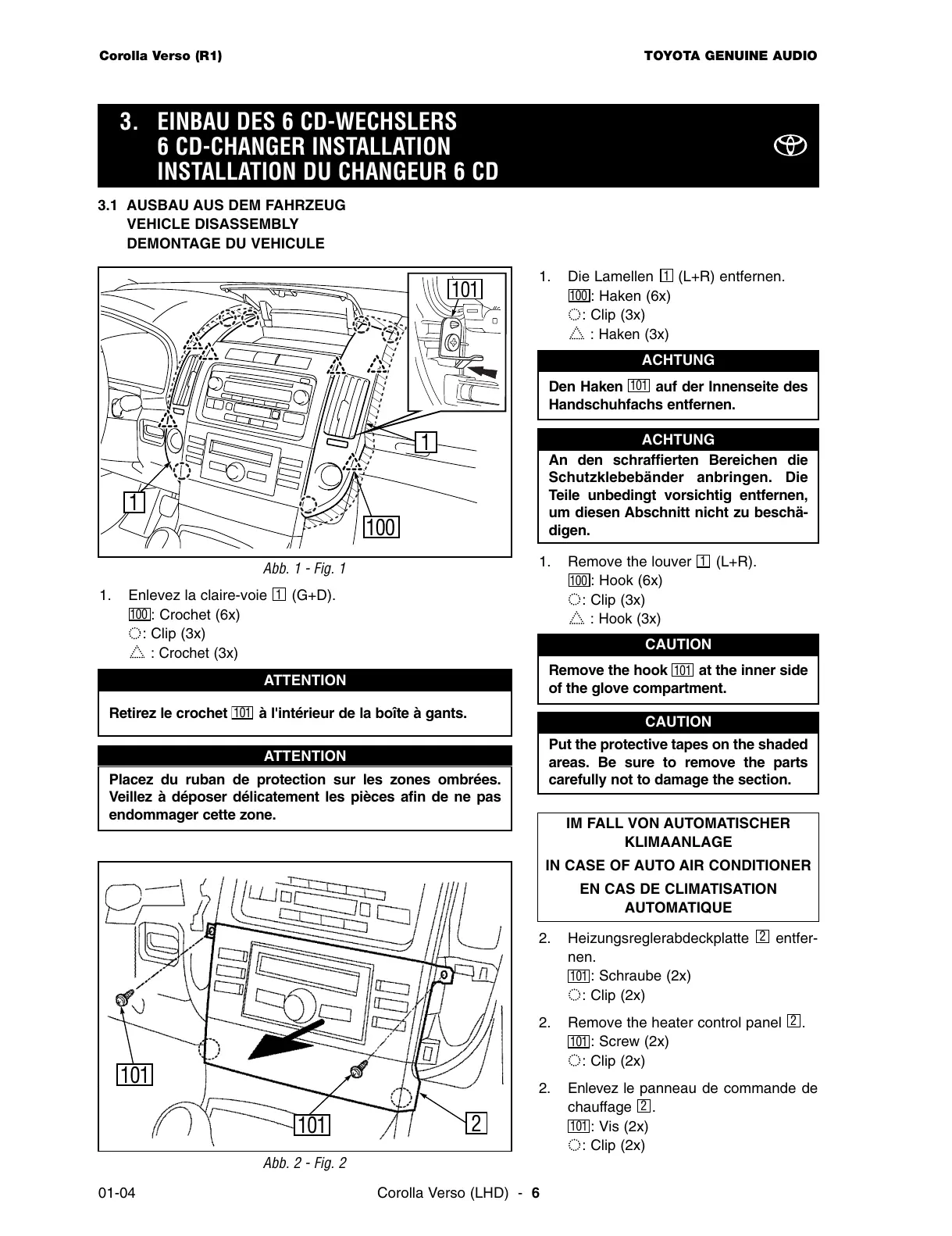

3. EINBAU DES 6 CD-WECHSLERS
6 CD-CHANGER INSTALLATION
INSTALLATION DU CHANGEUR 6 CD
3.1 AUSBAU AUS DEM FAHRZEUG
VEHICLE DISASSEMBLY
DEMONTAGE DU VEHICULE
1. Die Lamellen (L+R) entfernen.
: Haken (6x)
: Clip (3x)
: Haken (3x)
1. Remove the louver (L+R).
: Hook (6x)
: Clip (3x)
: Hook (3x)
100
1
100
1
Abb. 1 - Fig. 1
Abb. 2 - Fig. 2
2
101
1
1
2. Heizungsreglerabdeckplatte entfer-
nen.
: Schraube (2x)
: Clip (2x)
2. Remove the heater control panel .
: Screw (2x)
: Clip (2x)
2. Enlevez le panneau de commande de
chauffage .
: Vis (2x)
: Clip (2x)
101
2
101
2
101
2
IM FALL VON AUTOMATISCHER
KLIMAANLAGE
IN CASE OF AUTO AIR CONDITIONER
EN CAS DE CLIMATISATION
AUTOMATIQUE
101
100
An den schraffierten Bereichen die
Schutzklebebänder anbringen. Die
Teile unbedingt vorsichtig entfernen,
um diesen Abschnitt nicht zu beschä-
digen.
ACHTUNG
Put the protective tapes on the shaded
areas. Be sure to remove the parts
carefully not to damage the section.
CAUTION
1. Enlevez la claire-voie (G+D).
: Crochet (6x)
: Clip (3x)
: Crochet (3x)
100
1
Placez du ruban de protection sur les zones ombrées.
Veillez à déposer délicatement les pièces afin de ne pas
endommager cette zone.
ATTENTION
Remove the hook at the inner side
of the glove compartment.
101
CAUTION
Den Haken auf der Innenseite des
Handschuhfachs entfernen.
101
ACHTUNG
Retirez le crochet à l'intérieur de la boîte à gants.
101
ATTENTION
101
