18-BC105D1-1D-EN
19
Electrical — High Voltage

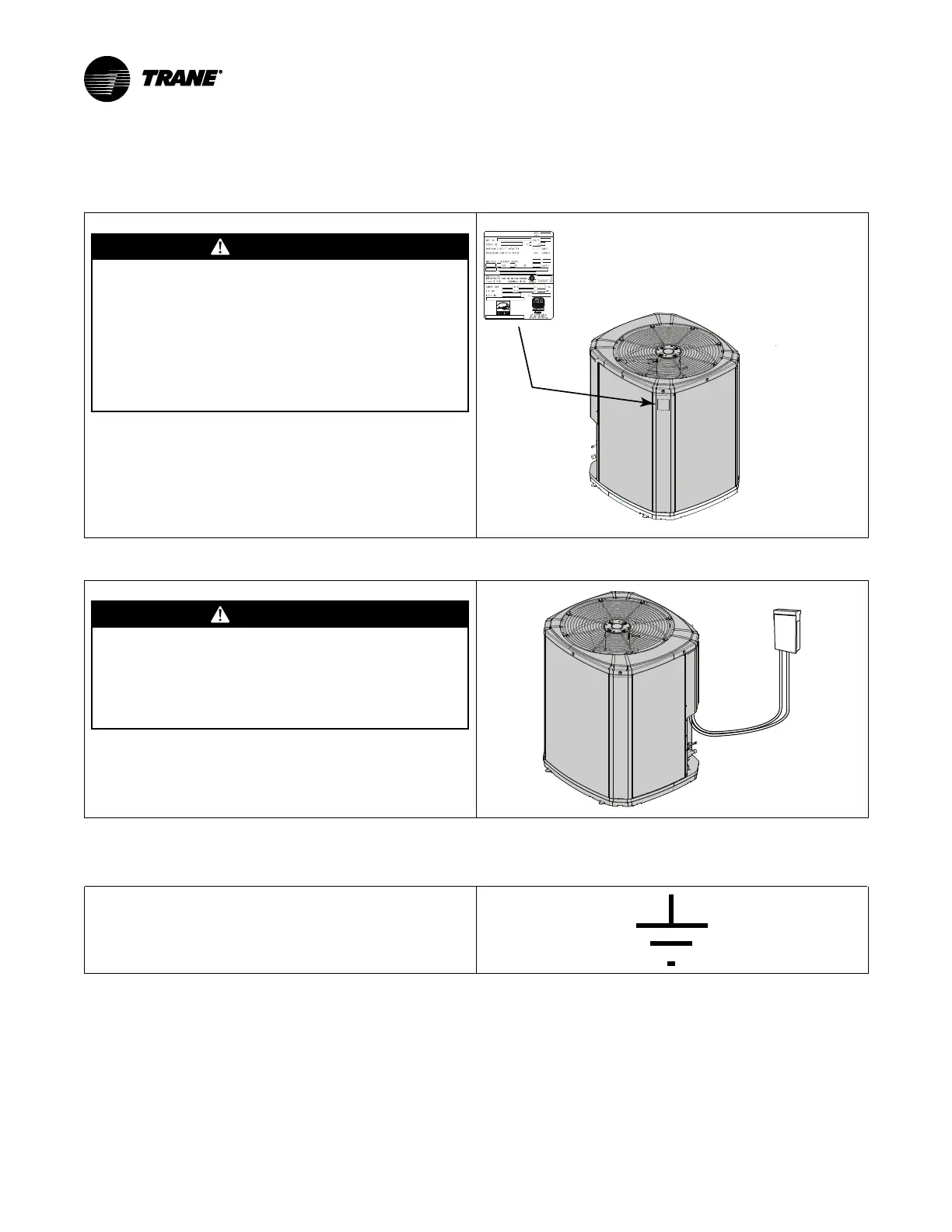

Table 24. High Voltage Power Supply
WWAARRNNIINNGG
LLIIVVEE EELLEECCTTRRIICCAALL CCOOMMPPOONNEENNTTSS!!
FFaaiilluurree ttoo ffoollllooww tthhiiss WWaarrnniinngg ccoouulldd rreessuulltt iinn
pprrooppeerrttyy ddaammaaggee,, sseevveerree ppeerrssoonnaall iinnjjuurryy,, oorr ddeeaatthh..
FFoollllooww aallll eelleeccttrriiccaall ssaaffeettyy pprreeccaauuttiioonnss wwhheenn
eexxppoosseedd ttoo lliivvee eelleeccttrriiccaall ccoommppoonneennttss.. IItt mmaayy bbee
nneecceessssaarryy ttoo wwoorrkk wwiitthh lliivvee eelleeccttrriiccaall ccoommppoonneennttss
dduurriinngg iinnssttaallllaattiioonn,, tteessttiinngg,, sseerrvviicciinngg,, aanndd
ttrroouubblleesshhoooottiinngg ooff tthhiiss pprroodduucctt..
The high voltage power supply must agree with the equipment
nameplate.
Power wiring must comply with national, state, and local codes.
Follow instructions on unit wiring diagram located on the inside of the
control box cover and in the Service Facts document included with the
unit.
Table 25. High Voltage Disconnect Switch
WWAARRNNIINNGG
HHIIGGHH LLEEAAKKAAGGEE CCUURRRREENNTT!!
FFaaiilluurree ttoo ffoollllooww tthhiiss WWaarrnniinngg ccoouulldd rreessuulltt iinn
pprrooppeerrttyy ddaammaaggee,, sseevveerree ppeerrssoonnaall iinnjjuurryy,, oorr ddeeaatthh..
EEaarrtthh ccoonnnneeccttiioonn eesssseennttiiaall bbeeffoorree ccoonnnneeccttiinngg
eelleeccttrriiccaall ssuuppppllyy..
Install a separate disconnect switch at the outdoor unit.
For high voltage connections, flexible electrical conduit is
recommended whenever vibration transmission may create a noise
problem within the structure.
Table 26. High Voltage Disconnect Switch
Do NOT connect the Variable Speed Outdoor units line voltage to a GFCI protected circuit.
Ground the outdoor unit per national, state, and local code
requirements.
