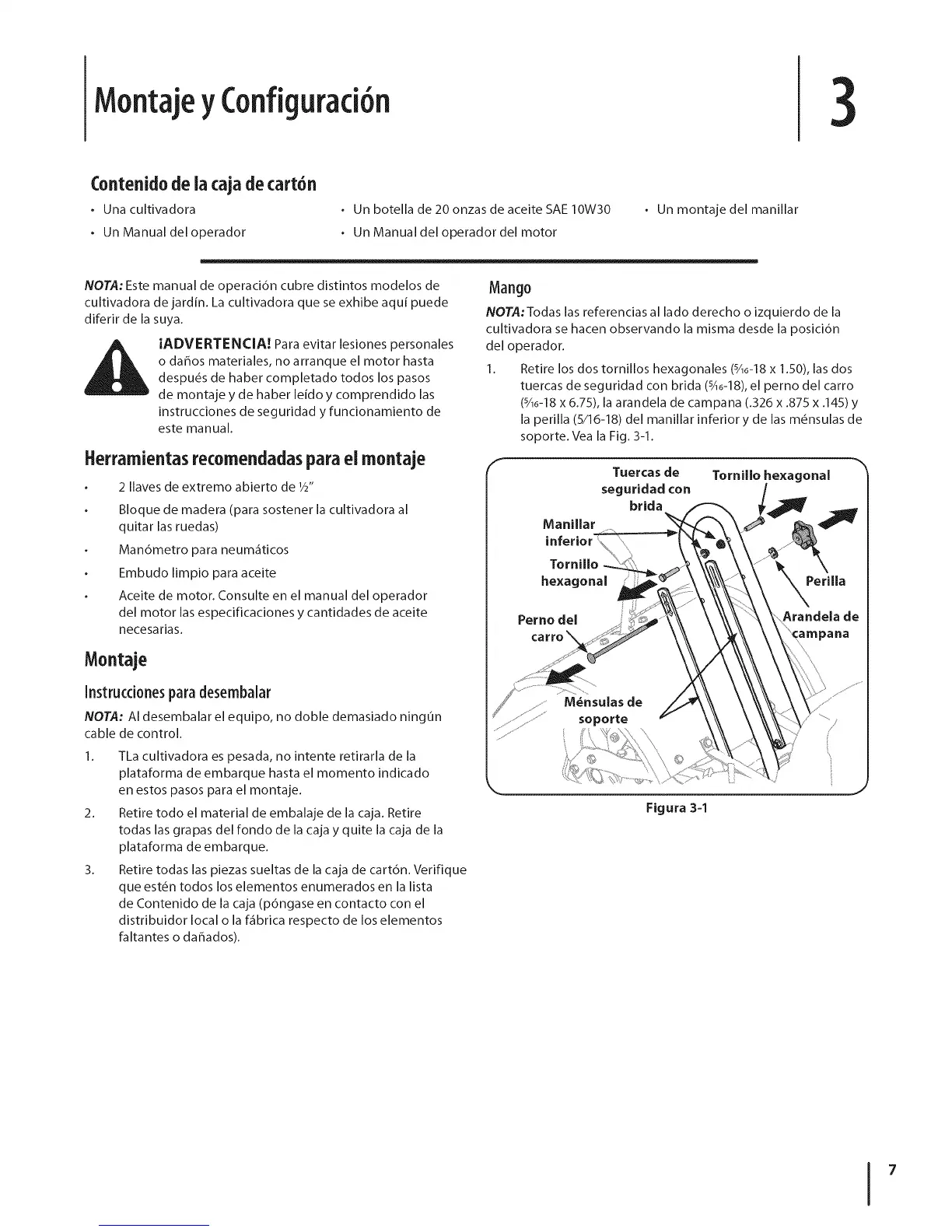

MontajeyConfiguraci6n
3
Contenidode iacajadecart6n
. Una cultivadora
, Un Manual deloperador
, Un botella de 20 onzas de aceite SAE 10W30
. Un Manual del operador del motor
. Un montajedel manillar
NOTA: Este manual de operaci6n cubre distintos modelos de
cultivadora de jardin. La cultivadora que se exhibe aqui puede
diferir de la suya.
IADVERTENCIA! Para evitar lesiones personales
o dahos materiales, no arranque el motor hasta
despu_s de haber completado todos los pasos
de montaje y de haber leido y comprendido las
instrucciones de seguridad y funcionamiento de
este manual.
Herramientas recomendadasparael montaje
2 Ilaves de extremo abierto de 1/2"
Bloque de madera (para sostener la cultivadora al
quitar las ruedas)
Mandmetro para neum_ticos
Embudo limpio para aceite
Aceite de motor. Consulte en el manual del operador
del motor las espedficadones y cantidades de aceite
necesarias.
Montaje
Instrucd0nes para desembalar
NOTA: AI desembalar el equipo, no doble demasiado ningOn
cable de control.
1. TLa cultivadora es pesada, no intente retirarla de la
plataforma de embarque hasta el momento indicado
en estos pasos para el montaje.
2. Retire todo el material de embalaje de la caja. Retire
todas las grapas del rondo de la caja y quite la caja de la
plataforma de embarque.
3. Retire todas las piezas sueltas de la caja de cartdn. Verifique
que est_n todos los elementos enumerados en la lista
de Contenido de la caja (pdngase en contacto con el
distribuidor local o la f_fibrica respecto de los elementos
faltantes o dahados).
Mango
NOTA:Todas las referencias al lado derecho o izquierdo de la
cultivadora se hacen observando la misma desde la posici6n
del operador.
I. Retire los dos tornillos hexagonales (%o-18 x 1.50), las dos
tuercas de secjuridad con brida (%o-18), el perno del carro
(%o-18 x 6.75), la arandela de campana (.326 x .875 x .145) y
la perilla (5/16-18) del manillar inferior y de las m_nsulas de
soporte. Vea la Fig. 3-I.
t
Tuercas de
seguridad con
brida
Tornillo hexagonal
Tornillo
hexagonal
Perno del
Pedlla
Arandela de
/
\
Figura 3-1
