Carter de

protection

de la tête

de coupe

Bouchon du

réservoir de

carburant

Poignée

Tête de coupe

Poignée

d’arbre

Poignée du câble

de démarreur

Manette des gaz

Bougie

Pot d’échappement

Interrupteur

Marche / Arrêt

Lame du coupe-fil

Couvercle du

filtre à air

Coupleur

Verrouillage de la

manette des gaz

Tube de l’arbre

supérieur

Anneau de

suspension

Tube de l’arbre

inférieur

Boucle d'harnais /

de sangle d'épaule

Poire

d’amorçage

Bouchon de remplissage de l'huile

Levier

d’étrangleur

Port de démarrage électrique

CARACTÉRISTIQUES*

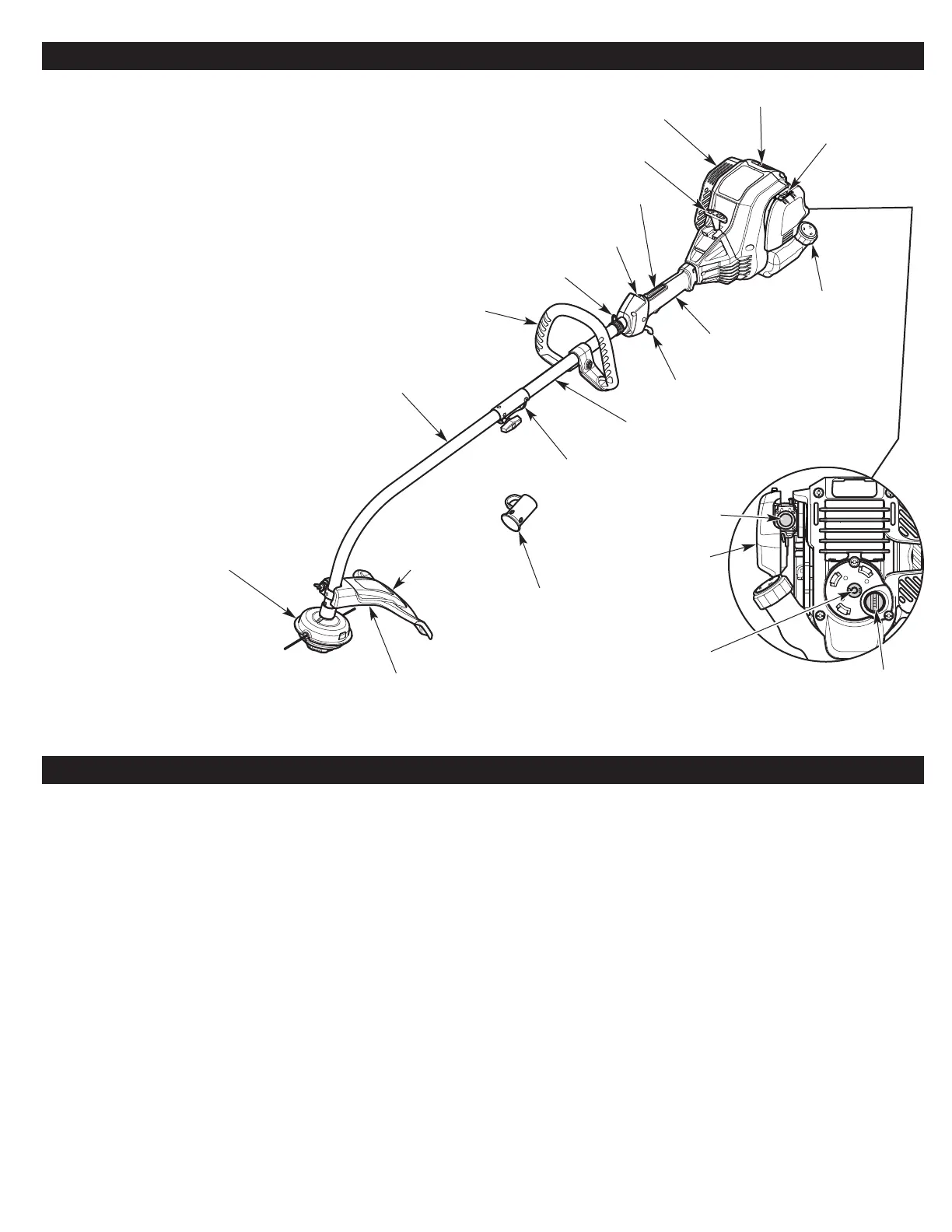

APPRENEZ À CONNAÎTRE VOTRE APPAREIL

OUTILS REQUIS POUR L’ASSEMBLAGE

• Tournevis à tête plate

* Toutes les caractéristiques reposent sur les dernières informations disponibles sur le produit au moment de l’impression de ce manuel.

Nous nous réservons le droit d’apporter à tout instant des modifications, sans préavis.

Type de moteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Refroidi par air, 4 temps

Cylindrée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 cc (1,83 po. cube)

Écartement des électrodes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,635 mm (0,025 po.)

Bougie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Champion® QDZ4H ou équivalent

Lubrification . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Huile SAE 30

Capacité d'huile du carter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90 ml (3,04 onces liquides)

Capacité du réservoir de carburant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 444 ml (15 onces liquides)

Poids approximatif de l’appareil (sans carburant) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6,4 - 6,8 kg (14 - 15 livres)

Mécanisme de coupe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tête de butée

Diamètre du fil de coupe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,41 mm (0,095 po.)

Diamètre de la trajectoire de coupe. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43,2 cm (17 po.)

APPLICATIONS

Utilisation comme taille-bordure :

• Coupe d’herbe et de mauvaises herbes

• Coupe de bordures

• Aille décorative autour des arbres, des clôtures, etc.

D'autres accessoires optionnels peuvent être utilisés avec cet

appareil.

Ce système d'allumage par étincelle de véhicule est conforme à la norme NMB-002 du Canada.
