Troy-Bilt TB304C EC User Manual

29

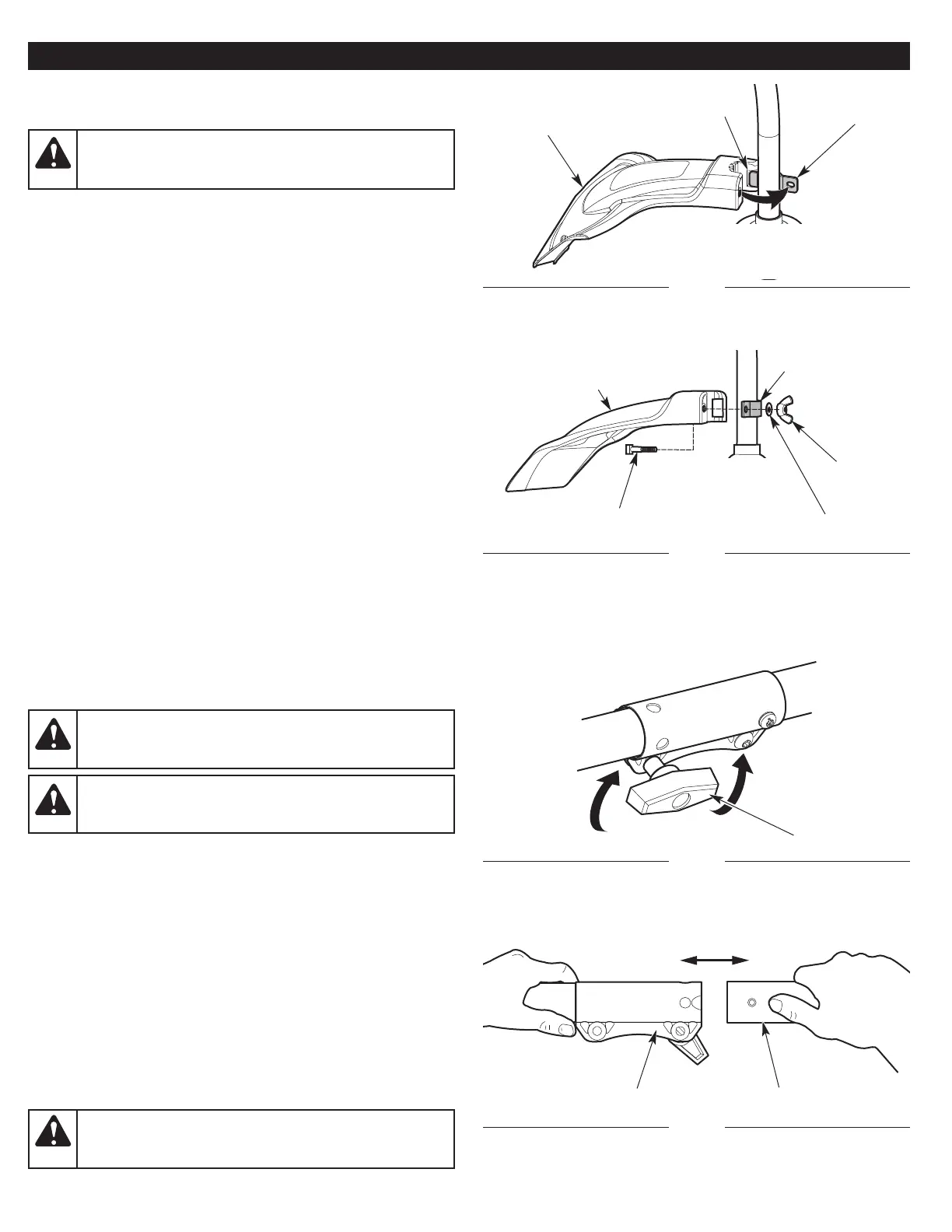

ASSEMBLAGE
INSTALLATION DU CARTER DE PROTECTION DE LA
TÊTE DE COUPE
1. Retirez l’écrou à oreilles et la rondelle du carter de protection.
2. Insérez la patte courte (celle sans orifice) du support de fixation
dans l’encoche du carter de protection (Fig. 1).
3. Faites tourner le carter de protection dans le sens horaire
inverse afin d’aligner le trou du carter de protection avec le trou
du support de fixation (Fig. 1).
4. Insérez le boulon à tête carrée dans le trou situé en-dessous du
carter de protection (Fig. 2). Poussez le boulon à travers le carter
de protection et le support de fixation.
5. Placez la rondelle sur le boulon carré (Fig. 2).
6. Vissez l’écrou à oreilles sur le boulon à tête carrée jusqu’à ce que
le carter de protection soit correctement fixé en position (Fig. 2).
Fig. 1
Support de fixation
Carter de protection
de la tête de coupe
AVERTISSEMENT :
pour éviter toute blessure grave,
n’utilisez jamais cet appareil quand le carter de protection
de la tête de coupe n’est pas en place.
Fig. 2
Rondelle
Boulon à tête carrée
Fente
Écrou à
oreilles
Carter de protection
de la tête de coupe
Support de fixation
INSTALLATION ET RETRAIT DE L'ACCESSOIRE
Le coupleur permet l'utilisation de différents accessoires en option.
Installation de l’accessoire
1. Enlevez l'anneau de suspension de l'accessoire. Conservez
l'anneau de suspension pour une utilisation lors du rangement de
l'accessoire. Le cas échéant, enlevez l'entretoise grise du coupleur.
2. Réglez l'appareil sur une surface plane.
3. Tournez le bouton dans le sens contraire des aiguilles d'une
montre pour desserrer le coupleur (Fig. 3).
4. Alignez le bouton de déclenchement avec la rainure de guidage
(Fig. 5).
5. Poussez l'accessoire directement dans le coupleur (Fig. 4)
jusqu'à ce que le bouton de déverrouillage s'enclenche
fermement dans l'orifice principal (Fig. 5).
6. Tournez le bouton dans le sens contraire des aiguilles d'une
montre pour serrer le coupleur (Fig. 3).
AVERTISSEMENT :
avant d'utiliser un accessoire, lire
et comprendre le manuel livré avec l'accessoire.
Respectez toutes les consignes de sécurité qu’il contient.
AVERTISSEMENT :
pour éviter toute blesse grave ou
dommage, arrêtez l’appareil avant de démonter ou
d’installer un accessoire.
Fig. 3
Fig. 4
Bouton
Serrer
Desserrer
Coupleur
Accessoire
AVERTISSEMENT :
avant d'utiliser l'appareil, s'assurer
que le bouton de déverrouillage est entièrement enclenché
dans l'orifice principal et que la poignée est bien serrée.
