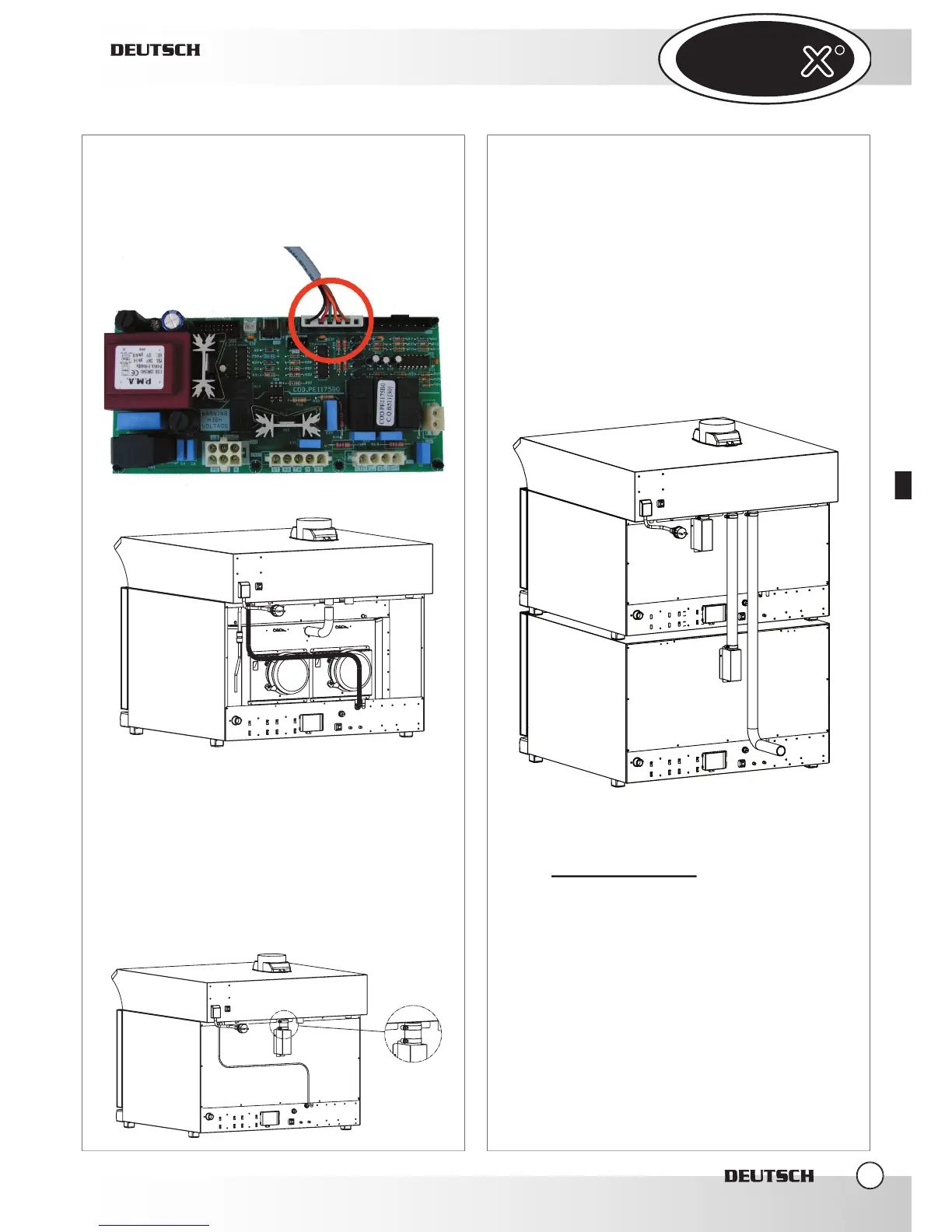

Befestigen Sie den Kabelhalter welcher
am Kabel der Abzugshaube zu finden
ist im dafür vorgesehenen Schlitz im
Montieren Sie die Geräterückwand;
Der Ofenskamin muss mit dem Ofenseintritt
in der Hinterseite der Abzugshaube durch einen
Silikon Rohr, damit die Haube ausgerüstet wird,
verbindet werden. Der Silikon Rohr muss am
Ofenskamin durch einen Rohr, damit die Haube
ausgerüstet wird, angezogen werden.
In diesem Fall ist die Abzugshaube mit nur einem
Ofen verbunden. Das freibleibende Anschlussrohr
wird mit dem Dampfkondensator verbunden.
Die Abzugshaube ist mit einem zweiten
Anschlusskabel Ofen – Abzugshaube ausgerüstet:
durch dieses Kabel können zwei Ofen mit dem
selber Haube verbindet werden (überlappten
Ofens). Die Abzugshaube wird von beiden Ofen
ohne Unterschied gefahren. Eine Kabelende wird
am Kontrollpanel der Abzugshaube angeschlossen
(Verbinder HAUBE/SC2 CN5) und die andere
Ende wird am zweiten Ofen angeschlossen.
Der Kamin des zweiten Ofens muss mit dem
Ofenseintritt in der Hinterseite der Haube verbindet
werden. Der Kit XR610 ist mit dem Silikon Rohr
WASSER- UND ABWASSERINSTALLATION
Schließen Sie das Wasser hinten an den
Wasseranschluss an, das Wasser soll gefiltert und
Wasserleitung soll mit einem Schnellschlussventil
Vor dem Anschluss des Filters lassen Sie eine gewisse
Menge aus der Leitung fließen um die Leitung von
Metallrückständen und sonstigen Verschmutzungen
Das Wasser soll einen Härte von min 0,5° - max. 5°
haben (damit wird die Kalkbildung in dem
Magnetventil und der Backkammer vermindert)
und einen Wasserdruck von min 0,5 - max 2 bar
