urmet domus 2 VOICE 1706/5 User Manual

2
DS1706-011
3
DS1706-011
I videocitofoni Folio Sch. 1706/5 e Sch. 1706/6 sono dedicati all’utilizzo sui sistemi 2Voice.

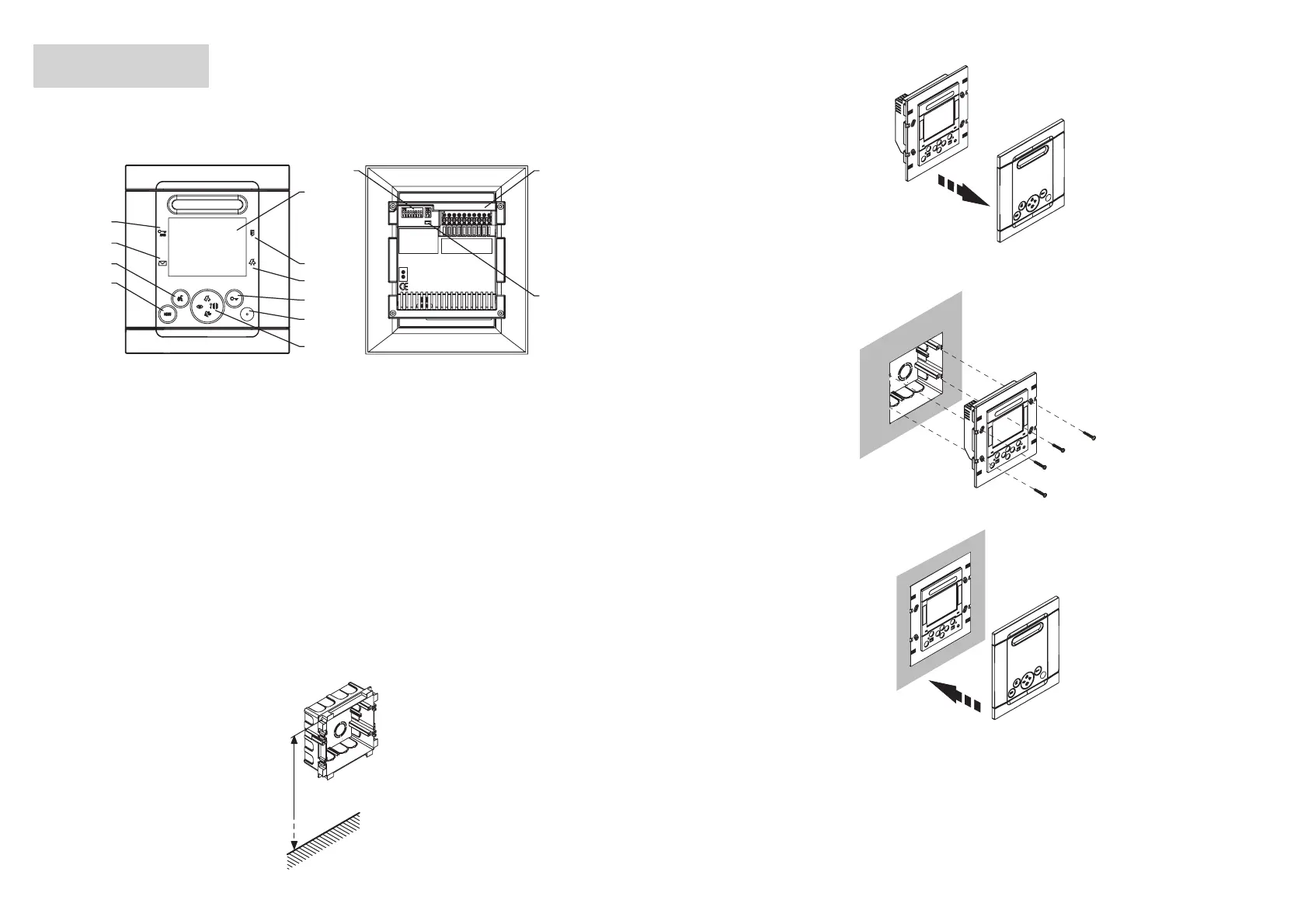

DESCRIZIONE DEI COMPONENTI E CARATTERISTICHE
12
13
11
1
6
3
8
2
9
4
5
7
10
1 - Display
2 - Microfono
3 - Indicazione mute chiamata inserito (led verde)
4 - Indicazione apriporta automatico attivo (led verde)
5 - Indicazione messaggi presenti (led verde)
6 - Indicazione porta aperta o segnalazione di assenza inserita (led rosso)
7 - Pulsante attivazione/disattivazione fonia
8 - Pulsante apriporta
9 - Pulsanti di navigazione, autoinserzione, chiamata a centralino, apertura cancello, mute suoneria
10 - Pulsante di Menu
11 - Dip switch di confi gurazione:
- 2 per defi nire il numero del posto interno all’interno dell’appartamento
- 8 per defi nire il numero dell’appartamento nella colonna
12 - Morsetti per il collegamento al sistema
13 - Terminazione di linea
Il videocitofono Folio Touch è dotato di dispositivo per audiolesi integrato.
INSTALLAZIONE
Murare la scatola incasso all’altezza indicata nel disegno seguente
1,55÷1,60m
§
Rimuovere la cornice montata a scatto sul supporto
Eseguire i collegamenti e le impostazioni dei dip-switch.
Al termine della programmazione fi ssare il videocitofono alla scatola incasso tramite le 4 viti in dotazione.
Montare il frontale a scatto sul supporto.
Rimuovere la pellicola protettiva.
DESCRIZIONE DEI MORSETTI
LINE IN Connessione al BUS di sistema
LINE OUT Connessione al successivo dispositivo per connessione entra e esci
S+ Ripetizione di chiamata
S- Ripetizione di chiamata
CP Chiamata al piano
ITALIANO
