Los vidéointerfonos Folio Sch. 1706/5 y Sch. 1706/6 son dedicados para el uso en los sistemas 2Voice.

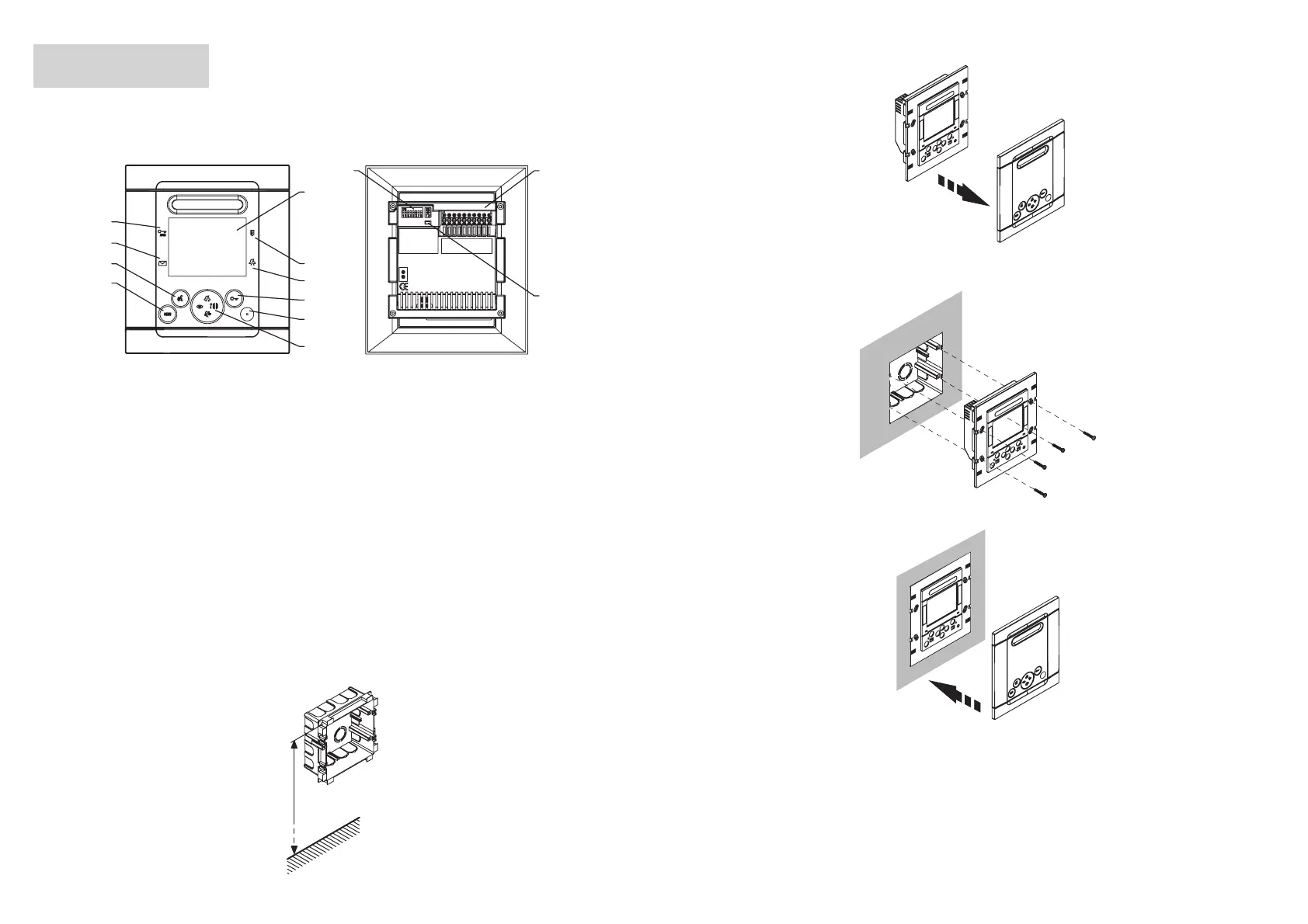

DESCRIPCIÓN DE LOS COMPONENTES Y CARACTERÍSTICAS
12
13
11
1
6
3
8
2
9
4
5
7
10
1 - Pantalla
2 - Micrófono
3 - Indicación llamada muda activa (led verde)
4 - Indicación apertura de la puerta automatica activa (led verde)
5 - Indicación mensajes presentes (led verde)
6 - Indicación puerta abierta o señalación de ausencia activa (led rosso)
7 - Tecla activación/desactivación voz
8 - Tecla apertura puerta
9 - Tecla de navigación, autoactivación, llamada hacia centralita, apertura portón, timbre mudo
10 - Tecla del Menú
11 - Interruptor Dip de confi guración:
- 2 para defi nir el número del interfóno adentro de la habitación
- 8 para defi nir el número de la habitación en la columna
12 - Bornes para la conexión con el sistema
13 - Terminación de línea
El videointerfono Folio Touch es dotato de un dispositivo para personas con problemas de oido.
INSTALACIÓN
Tapiar la caja de encaje en la altura indicada en el diseño siguiente
1,55÷1,60m
§
Quitar el marco montado sobre el soporte
Efectuar las conexiones y las impostaciones de los interruptores dip.
Al fi nal de la programación fi jar el videointerfóno con la caja de encaje usando los 4 tornillos anexos
Montar el frontal sobre el soporte.
Quitar la película de protección.
DESCRIPCIÓN DE LOS BORNES
LINE IN Conexión al BUS del sistema
LINE OUT Conexión al siguiente dispositivo para conexión de entrada y salida
S+ Repetición de llamada
S- Repetición de llamada
CP Llamada al piso
ESPAÑOL
