> 67 mm

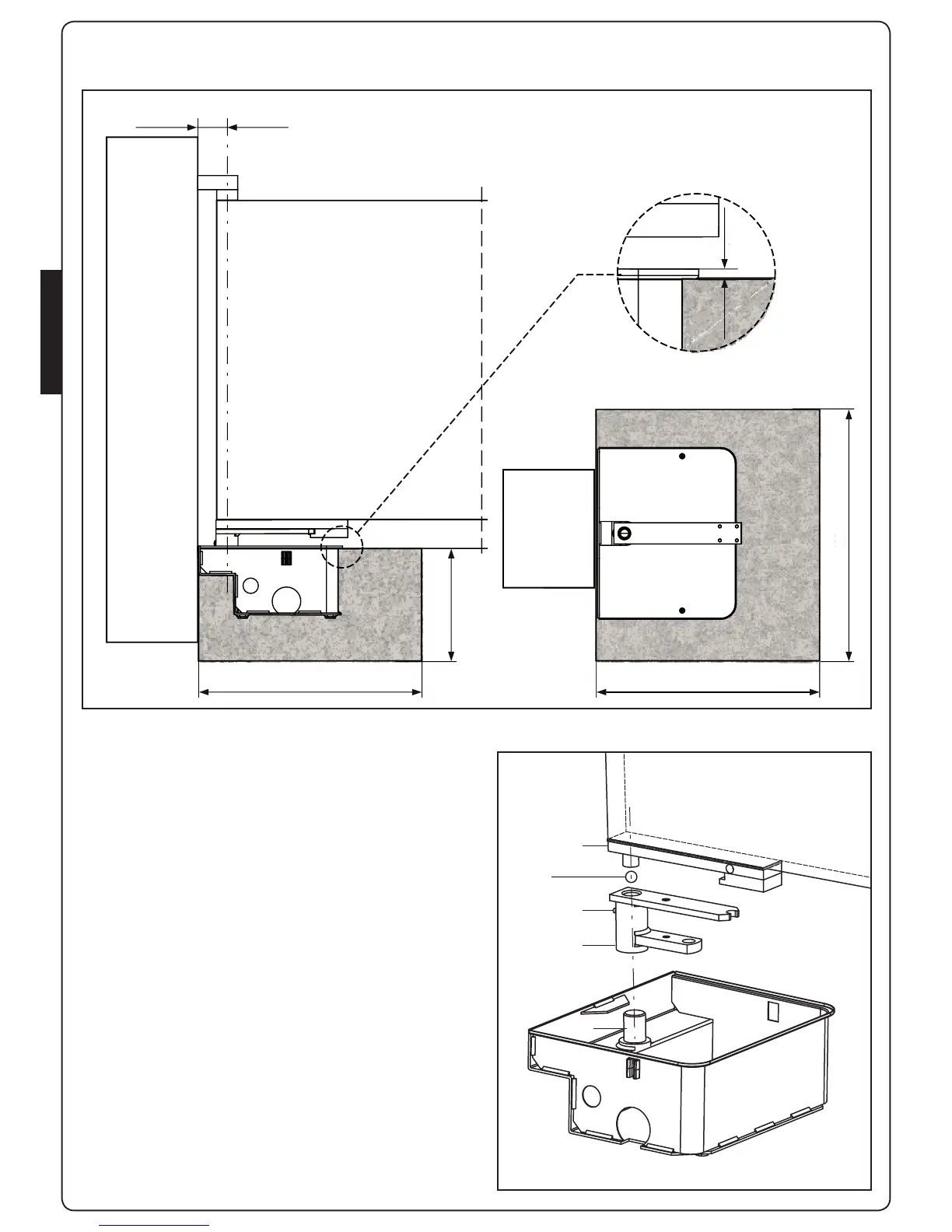

1. Effectuer, suivant les mesures d’encombrement, un trou de
fondation en ayant soin de prévoir un drainage efficace de
manière à éviter la stagnation d’eau.
2. Placer la caisse à l’intérieur du trou, avec le pivot dans l’axe de
la charnière du portail.
3. Prévoir un conduit pour les câbles électriques et un pour le
drainage.
4. Couler le ciment sur la caisse de fondation en veillant à la
correcte mise à niveau.
m ATTENTION: avant de procéder avec les points suivants
respecter les temps de prise du béton utilisé
5. Insérer sur le pivot de la caisse B la bride de commande A
6. Insérer la bille E dans le spécial trou après l’avoir graissée
7. Fixer avec une soudure forte le vantail du portail sur le levier
de déverrouillage C, ensuite positionner tout sur l’étrier de
commande A en correspondance du trou
8. Graisser au moyen d’un bec graisseur D prévu à cet effet
