V2 Vulcan User Manual

PORTUGUÊS
- 27 -
OPERAÇÕES PRELIMINARES
A nova série de actuadores VULCAN foi estudada para
automatizar portões a batente com peso de até 800 Kg, com
folhas de até 3 m de comprimento, consoante os modelos (ver
tabela características técnicas). Antes de iniciar a instalação é
fundamental apurar que o portão se abre e fecha livremente e
verificar escrupulosamente os seguintes pontos:
• Dobradiças e pinos em óptimo estado e bem lubrificados.
• Não deve existir nenhum empecilho a impedir o movimento.
• Não deve haver nenhum atrito com o solo e entre as folhas.
• Devem ser instalados os batentes de fim de curso dentro da
caixa de fundação (ver parágrafo INSTALAÇÃO DOS BATENTES
DE FIM DE CURSO)

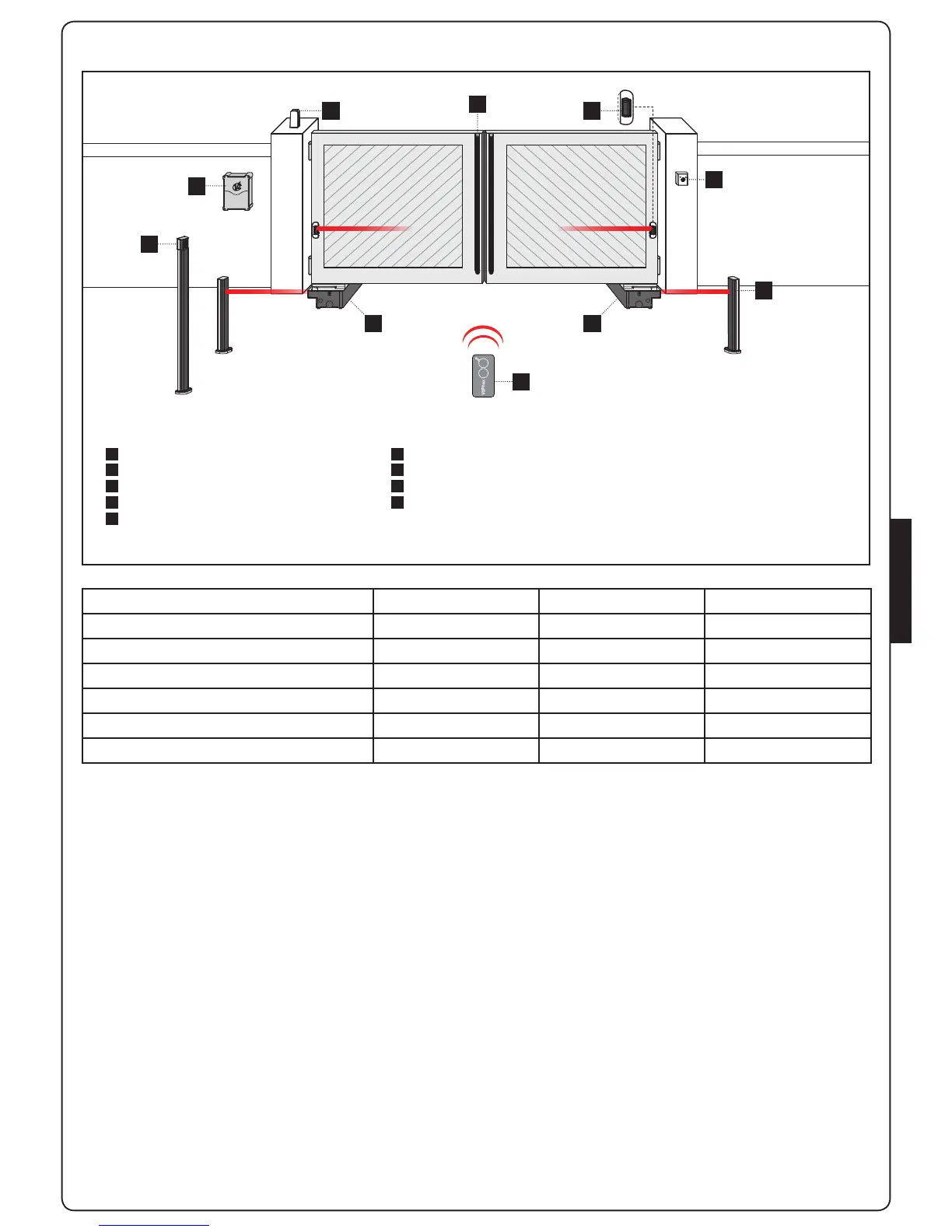

ESQUEMA DE INSTALACIÓN
1 1
2
4
3
C
5
D
A
B
COMPRIMENTO DO CABO < 10 metros de 10 a 20 metros de 20 a 30 metros
Alimentação elétrica 230V 3G x 1,5 mm
2
3G x 1,5 mm
2
3G x 2,5 mm
2
Fotocélulas (TX) 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Selector de chave 4 x 0,5 mm
2
4 x 0,5 mm
2
4 x 0,5 mm
2
Fotocélulas (RX) 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Pirilampo 2 x 1,5 mm
2
2 x 1,5 mm
2
2 x 1,5 mm
2
Antena (integrada no pirilampo) RG174 RG174 RG174
A
B
C
D
1
2
3
4
5
Selector de chave
Fotocélulas para colunas
Selector digital via rádio em coluna
Barras de segurança
Motorredutor
Emissor
Quadro elétrico
Fotocélulas
Pirilampo
