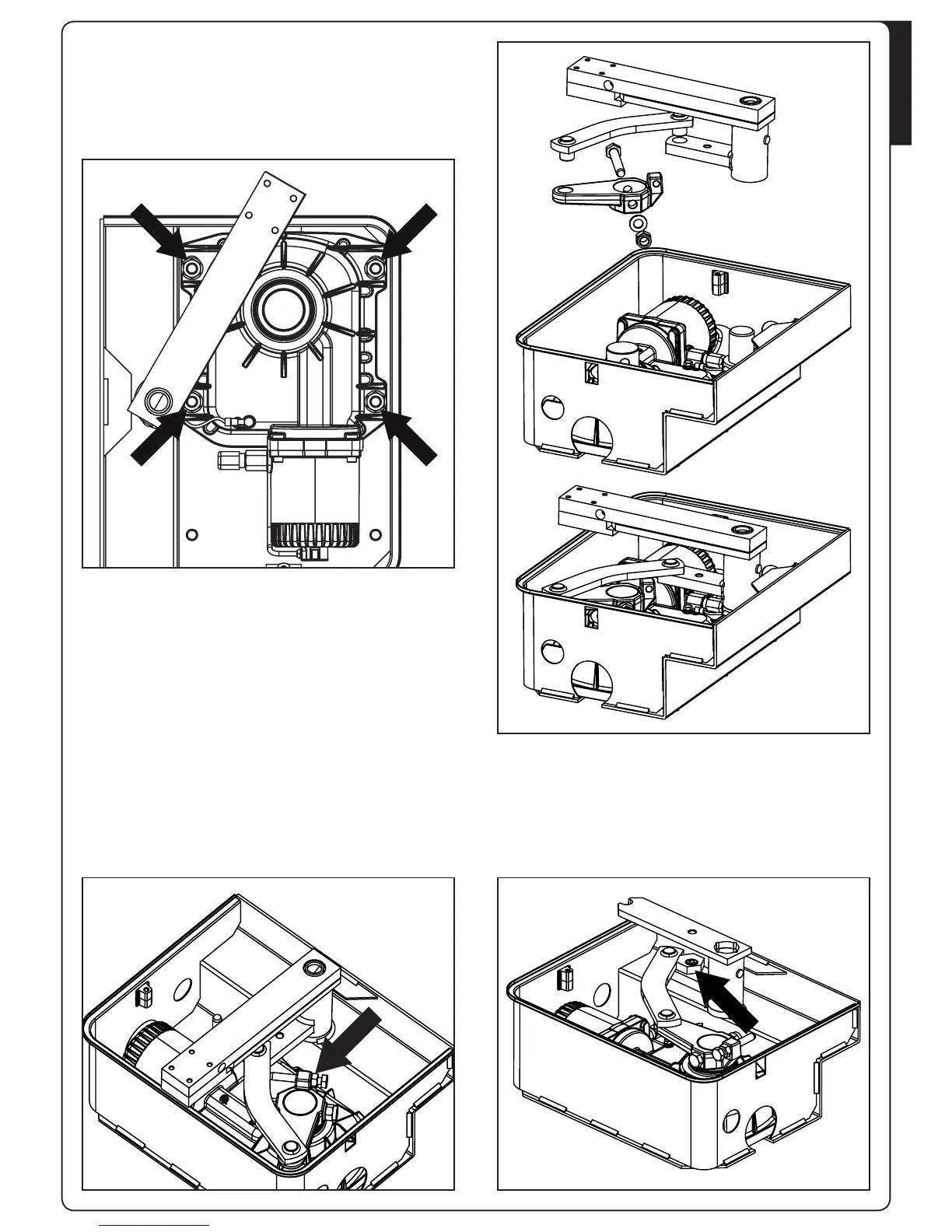

INSTALLAZIONE DEL MOTORIDUTTORE
1. Collocare il motoriduttore all’interno della cassa di fondazione.
2. Fissare il motoriduttore alla cassa di fondazione serrando i 4
dadi.
INSTALLAZIONE DEI FERMI FINECORSA
1. Portare il cancello in posizione di massima chiusura, quindi
montare la vite finecorsa come riportato in figura.
2. Portare il cancello in posizione di massima apertura, quindi
montare il dado finecorsa come riportato in figura e serrare la
vite.
3. Montare la biella motore sull’albero motore e fissare la vite con
il relativo dado autobloccante.
4. Collegare la biella motore alla staffa di comando tramite la leva
piegata.
5. Collegare il motore alla centrale di comando seguendo le
indicazioni riportate nel seguente paragrafo.
