TFT751 - TFT752 - TFT753 TFT762
13

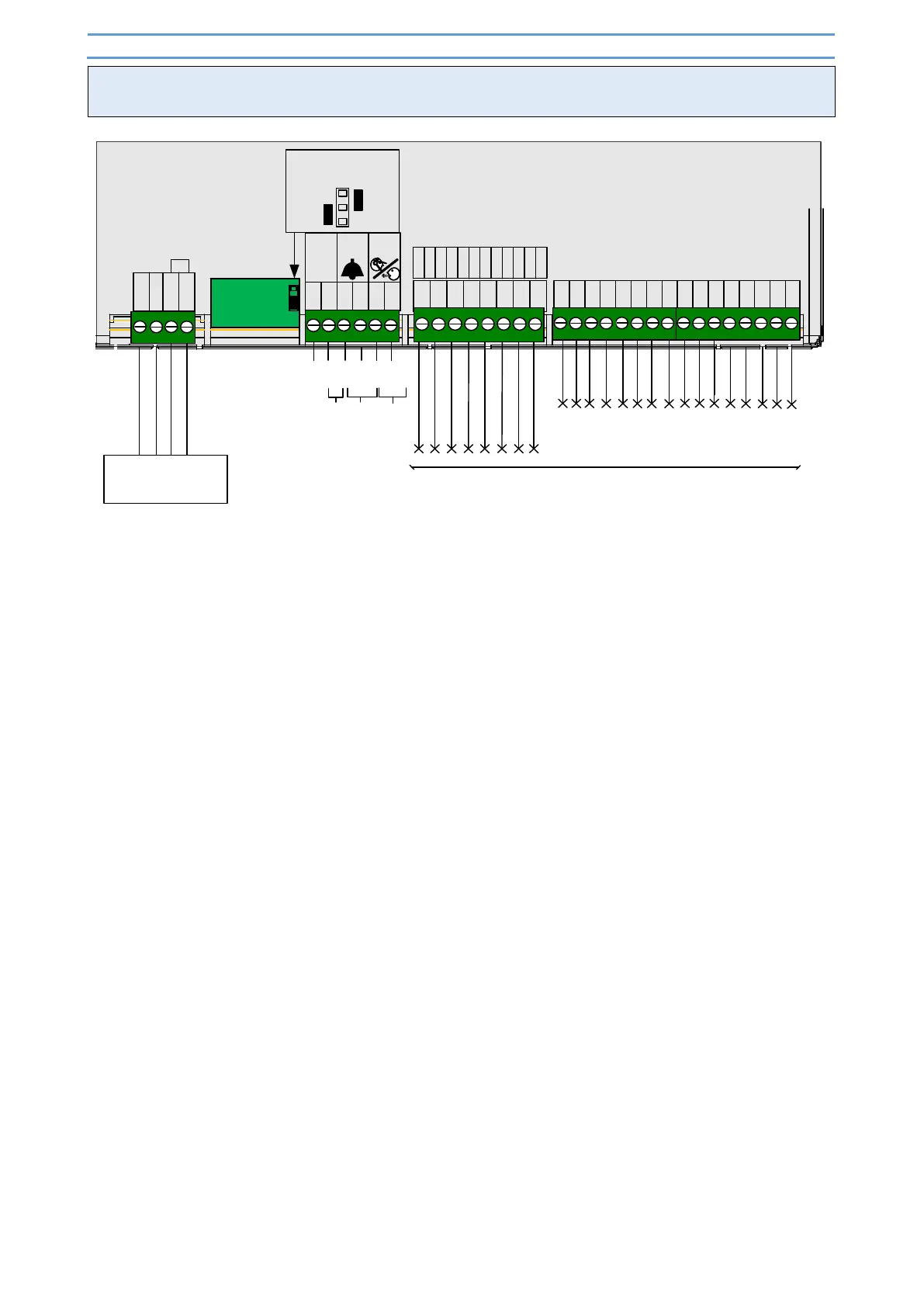

2.5 10B[IT] TFT752, Protocolli CAN / [EN] TFT752, CAN Protocols /
[ESP] TFT752, Protocolos CAN [FR] TFT752, Protocoles CAN
0V
EMERGENCY
0V
ALARM
ACTIVE
ALARM
RECEIVED
Vcom
B/L
A/H
POWER
SERIAL
RS485
PREWIRED
LE+
LE-
EMERGENCY
AA-
AA+
ALLARM
RECI VED
ALLARM
ACTIVE
AR+
AR-
V
MAINTENANCE
FIREFIGHTERS
RESERVED
OUT OF SERVICE
OVERLOAD
GONG
I1
I2
DOWN
UP
I3
I4
I5
I6
I7
I8
I9
I10
I11
I12
I13
I15
I14
I16
JST 12P- CONNECTOR
+V
GND
G1
G2
G3
G4
OVL
OS
9
10
11
12
13
14
15
16
1
2
3
4
5
6
7
8
DW
UP
S1
S2
S3
S4
S5
GN
COM1
UP
DW
COM2
+12/24V
+12/24V
+12/24V
0V
CAN master
device
GND
+Vdc
CAN LOW
CAN HIGH
[IT] Ingressi paralleli / [EN] Parallel Inputs /
[FR] Entradas paralleles
RS485/CAN
Jumper R120Ω
ON
OFF
[IT] Gli ingressi paralleli possono essere utilizzati per attivare gli allarmi a seconda di
quanto previsto dal protocollo di comunicazione /
[EN] Parallel inputs can activate alarms, depending on the protocol rules /
[ESP] Las entradas paralelas se pueden utilizar para activar las alarmas de acuerdo con
las disposiciones del protocolo de comunicación.
[FR] Les entrées parallèles peuvent être utilisées pour activer les alarmes, en fonction des
règles du protocole.
[IT] IMPORTANTE : In caso di installazione di più dispositivi sullo stesso bus seriale, per il
corretto funzionamento della comunicazione è necessario abilitare la resistenza di
terminazione sul dispositivo master e SOLO sull’ultimo dispositivo slave. Per abilitare la
resistenza di terminazione sul TFT752 basta spostare il jumper R120Ω su ON /
[EN] IMPORTANT: If multiple devices are installed on the same serial bus, the terminating
resistor on the master device and ONLY on the last slave device must be enabled for
proper communication. To enable terminating resistor on the TFT752 just move the R120Ω
jumper to ON.
[ESP] IMPORTANTE: Si se instalan varios dispositivos en el mismo bus serie, para el
correcto funcionamiento de la comunicación es necesario habilitar la resistencia de
terminación en el dispositivo master y SOLO en el último dispositivo slave. Para habilitar
la resistencia de terminación en el TFT752 simplemente mueva el jumper R120Ω a ON.
[FR] IMPORTANT: Si plusieurs périphériques sont installés sur le même bus série, la
résistance de terminaison sur le périphérique maître et UNIQUEMENT sur le dernier
périphérique esclave doit être activée pour une communication correcte. Pour activer la
résistance de terminaison sur le TFT703, il suffit de déplacer le cavalier R120Ω sur ON.
