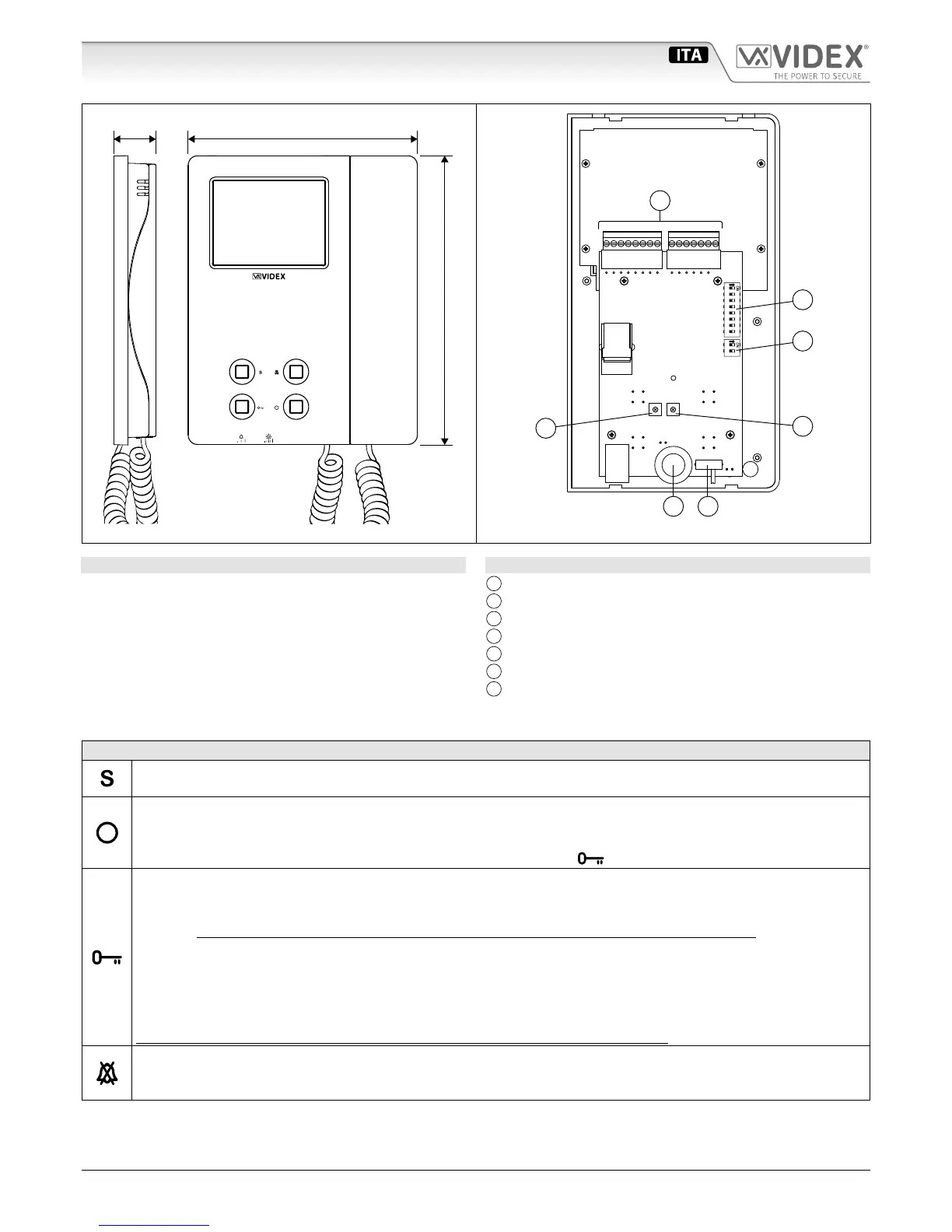

Art.6256 videocitofono 3,5" a colori
27 mm 144 mm
182 mm
Fig. 1
+V
-
1
2
V1
V2
24Vac
0Vac
SW1
SW2
PT3 PT2
PT1
SW1
LB
SB
LD
2A
3A
4A
5A
A
D
B
C
E
GF
Fig. 2
DESCRIZIONE
Videocitofono montaggio da supercie con monitor a colori alta
risoluzione LCD TFT da 3,5” specico per Videokit “6 li” (gamme
VK4K, VRVK e VK8K). Sono presenti 4 pulsanti: “auto-accensione”,
“apri-porta”, “servizio” e “privacy”.
2 LED* segnalano la privacy attiva e la porta aperta. Durata pri-
vacy e numero di squilli programmabili. Chiamata intercomu-
nicante e chiamata al piano. Regolazioni: volume suoneria (3
livelli), saturazione, luminosità e contrasto.
* Alcuni LED possono richiedere cablaggi aggiuntivi per funzionare correttamente
LEGENDA
A
Morsettiera di connessione
B
Dip-switch ad 8 vie
C
Dip-switch a 2 vie
D
Trimmer di regolazione del contrasto
E
Trimmer di regolazione saturazione colore
F
Regolazione luminosità
G
Switch volume tono di chiamata (3 livelli)
PULSANTI
Pulsante di servizio
Chiude il morsetto “SB” (open collector 24Vdc 100mA max) verso massa per tutto il tempo che resta premuto.
Pulsante di auto-accensione
Sollevare la cornetta e premere il pulsante (una volta per il posto esterno 1, due volte per il posto esterno 2 e così via no
a 4 ingressi): il relativo LED si accende insieme al monitor che mostra il video proveniente dall’esterno. La fonia verso l’e-
sterno è attiva ed è possibile aprire la porta premendo il pulsante chiave .
Pulsante apri-porta/chiamata intercomunicante
Con la cornetta sollevata a seguito di una risposta o di una auto-accensione, premere questo pulsante per aprire la porta. Il
relativo LED segnala lo stato di apertura della porta se il morsetto “LD“ sulla scheda di connessione è stato opportunamente
collegato. Come pulsante di chiamata intercomunicante è operativo solo quando il sistema è in stand-by.
La modalità intercomunicante dipende dalla posizione dello switch 4 dell’SW1:
OFF Intercomunicazione solo tra appartamenti - sollevare la cornetta e premere il pulsante chiave per chiamare il videocitofono
nell’altro appartamento. Un eventuale tono di occupato segnala che l’altro appartamento è in conversazione con l’esterno.
ON Intercomunicazione solo tra videocitofoni dello stesso appartamento - sollevare la cornetta e premere il pulsante chiave 1,
2, 3 o 4 volte per chiamare il videocitofono con indirizzo d’interno 1, 2, 3 o 4.
Qualsiasi conversazione intercomunicante è sempre interrotta da una chiamata esterna.
Pulsante “privacy” ON-OFF
In stand-by, questo pulsante attiva (LED acceso)/disattiva (LED spento) la funzione “privacy”, in ogni caso la funzione si disattiva
automaticamente allo scadere del tempo programmato. Con il servizio attivo il videocitofono non riceve le chiamate.
