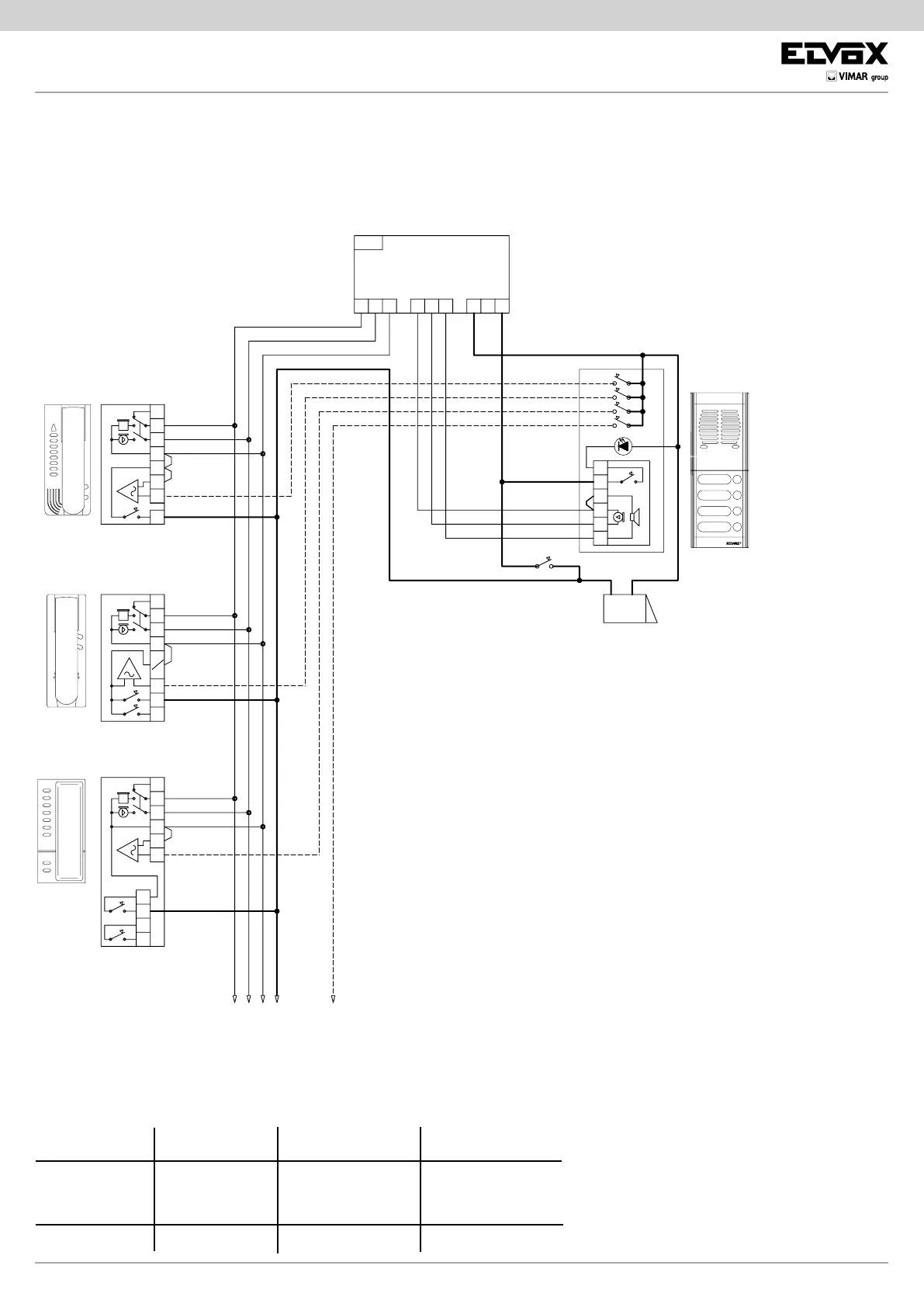

SCHEMA DI COLLEGAMENTO PORTIERE ELETTRICO.
WIRING DIAGRAM FOR ELECTRIC DOOR-OPENER SYSTEM.
SCHÉMA DES CONNEXIONS POUR PORTIER ÉLECTRIQUE.
SHALTPLAN FÜR TÜRSPRECHANLAGE.
ESQUEMA DE CONEXIONADO PARA PORTERO ELÉCTRICO.
ESQUEMA DE LIGAÇÃO PARA PORTERO ELÉCTRICO.
N° C1988
ALIMENTATORE
POWER SUPPLY
ALIMENTATION
NETZGERÄT
ALIMENTADOR
CITOFONO - PHONE
POSTE - HAUSTELEFON
TELÉFONO - TELEFONE
Art. 710R
A- Targa con posto esterno
Entrance panel
Plaque de rue avec poste externe
Klingeltableau mit Außenstelle
Placa con aparato externo
Botoneira com posto externo
serie-série 1200, 1300, 3300
8000, 8100, PATAVIUM
B- Pulsante supplementare ser ra tu ra
Additional push-button for lock
Poussoir supplémentaire gâche
zusätzliche Türöffnertaste
Pulsador suplementario cerradura
Botão suplementar de trinco
C- Serratura elettrica
Electric lock
Gâche électrique
Elektrischer Türöffner
Cerradura eléctrica
Trinco eléctrico 12V~
D- Posto esterno
Outdoor unit
Poste externe
Außenstelle
Aparato externo
Posto esterno
Art.0930/000.04 - 930A
L1- Modulo LED targa
Led module for entrance panel.
Module LED pour plaque de rue
LED-Modul für Klingeltableau.
Módulo Led para placa.
Módulo LED para botoneira.
(10 moduli LED max.)
30 moduli LED con Art. M832
40 moduli LED con Art. 0832/030
CITOFONO - PHONE
POSTE - HAUSTELEFON
TELÉFONO - TELEFONE
Art. 8870 - 8871
Art. 0831
CITOFONO - PHONE
POSTE - HAUSTELEFON
TELÉFONO - TELEFONE
Art. 620R
Sezione conduttori - Conductor section
Sections des conducteurs-Leiterqueschnitt
Secciones conductores-Secção condutores
Conduttori-Conductors Ø fino a 50m-Ø up to 50m Ø fino a 100m-Ø up to 100m Ø fino a 200m-Ø up to 200m
Conductors-Leitungslänge Ø jusqu’à 50m-Ø bis 50m Ø jusqu’à 100m.-Ø bis 100m Ø jusqu’à 200m.-Ø bis 200m
Conductores-Condutores Øhasta 50m - até 50m Ø hasta 100m - até 100m Ø hasta 200m - Ø até 200m
Comune e serratura
Common and lock
Commun et gâche
Gemeinsame und Türöffner 0,5 mm
2
0,75 mm
2
1,5 mm
2
Común y cerradura
Commun e trinco
Altri-Others-Autres
Andere-Otros-Outros 0,25 mm
2
0,5 mm
2
1 mm
2
