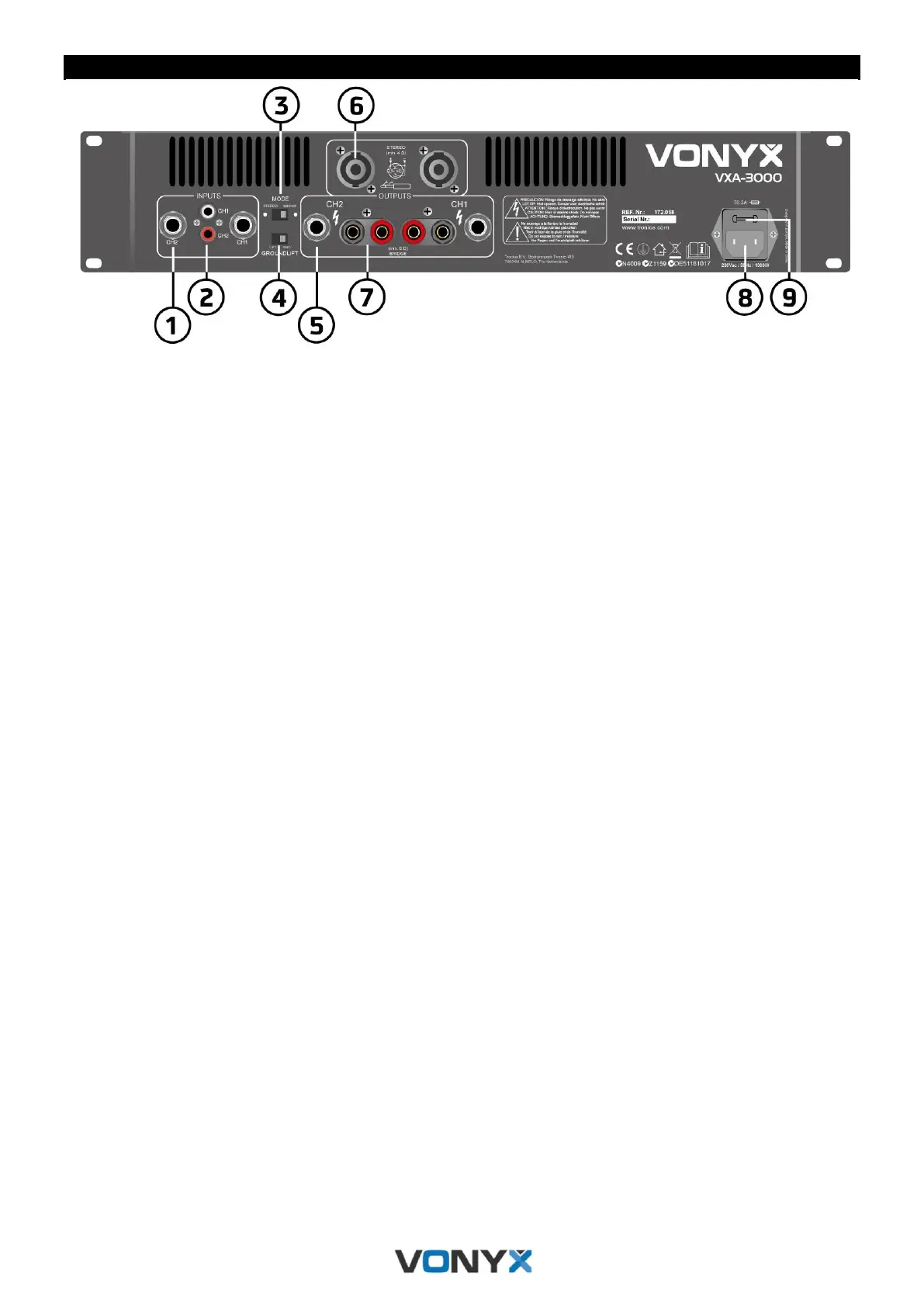

PANEL TRASERO
1. Entradas RCA.
Dos entradas con conector hembra RCA una fuente de señal (mezclador etc.).
2. Entradas por Jack 6.3mm.
Dos entradas con conector hembra jack de 6.3mm para conectar una fuente de señal (mezclador etc.).
3. Conmutador de modo.
El amplificador puede trabajar en 2 modos diferentes: estéreo & puente.
Escoja una de estas funciones:
Modo estéreo: Modo estéreo estándar izquierdo/derecho.
Modo puente: Este modo combina ambos amplificadores en un solo canal lo que proporciona el doble de
potencia en este canal. Conecta la señal del canal de entrada izquierdo y el nivel de salida ya se puede ajustar
con el control de volumen izquierdo.
4. Conmutador de masa.
Permite separar la masa de los circuitos y del chasis en caso de problemas zumbidos típicos de masa..
5. Salidas de altavoz 6.3mm Jack.
Máxima carga en modo estéreo 4 Ohm por canal.
6. Salidas de altavoz NL4.
Máxima carga en modo estéreo 4 Ohm por canal.
Pin +1 & +2 = + salida, Pin -1 & -2 = - salida
7. Salidas de altavoz por bananas.
Máxima carga en modo estéreo/mono 4 Ohm por canal. Máxima carga en modo puente 8 Ohm.
8. Base de alimentación
9. Fusible.
Este fusible principal protege al amplificador y las conexiones de defectos. Reemplácelo solo por un fusible del
mismo tipo y valor.
