CDX-596
CDX-596
■

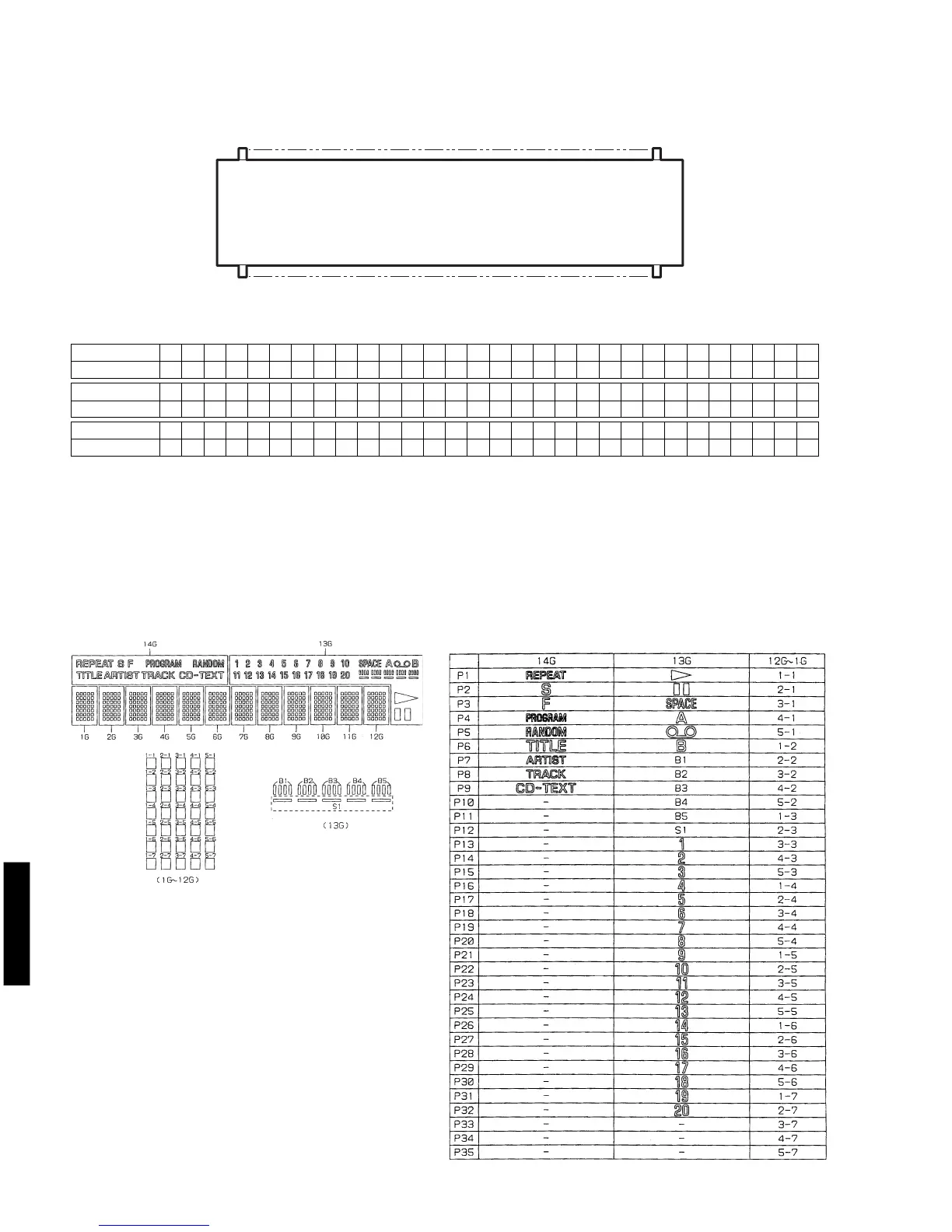

DISPLAY DATA
11
V300 : 14-BT-56GN
● GRID ASSIGNMENT ● ANODE CONNECTION
&0
#6
PATTERN AREA
q
#5
Note 1) F1, F2 ......... Filament
2) NP .............. No Pin
3) NX .............. No Extend pin
4) P1~P35 ....... Datum Line
5) 1G~14G ...... Grid
6) IC ................ Internal Connection
● PIN CONNECTION
Pin No. 1 2 3456789101112131415161718192021222324252627282930
Connection F1 F1 NP 14G 13G 12G 11G 10G 9G 8G 7G 6G 5G 4G 3G 2G NX NX NX NX 1G IC P35 P34 P33 P32 P31 P30 P29 P28
Pin No. 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60
Connection P27 P26 NP F2 F2 F2 F2 NP P25 P24 P23 P22 P21 P20 P19 P18 P17 P16 P15 P14 P13 NX NX NX NX P12 P11 P10 P9 P8
Pin No. 61 62 63 64 65 66 67 68 69 70
Connection P7 P6 P5 P4 P3 P2 P1 NP F1 F1
To Next Page
