Yamaha QL1 User Manual

QL5/QL1
158
タッチスクリーンのキャリブレーション
1） B［SEL］キーを押しながら電源を立ちげると INITIALIZE,TRIM,CALIBRATION などを行う「特殊モード画面」が
表示されます。

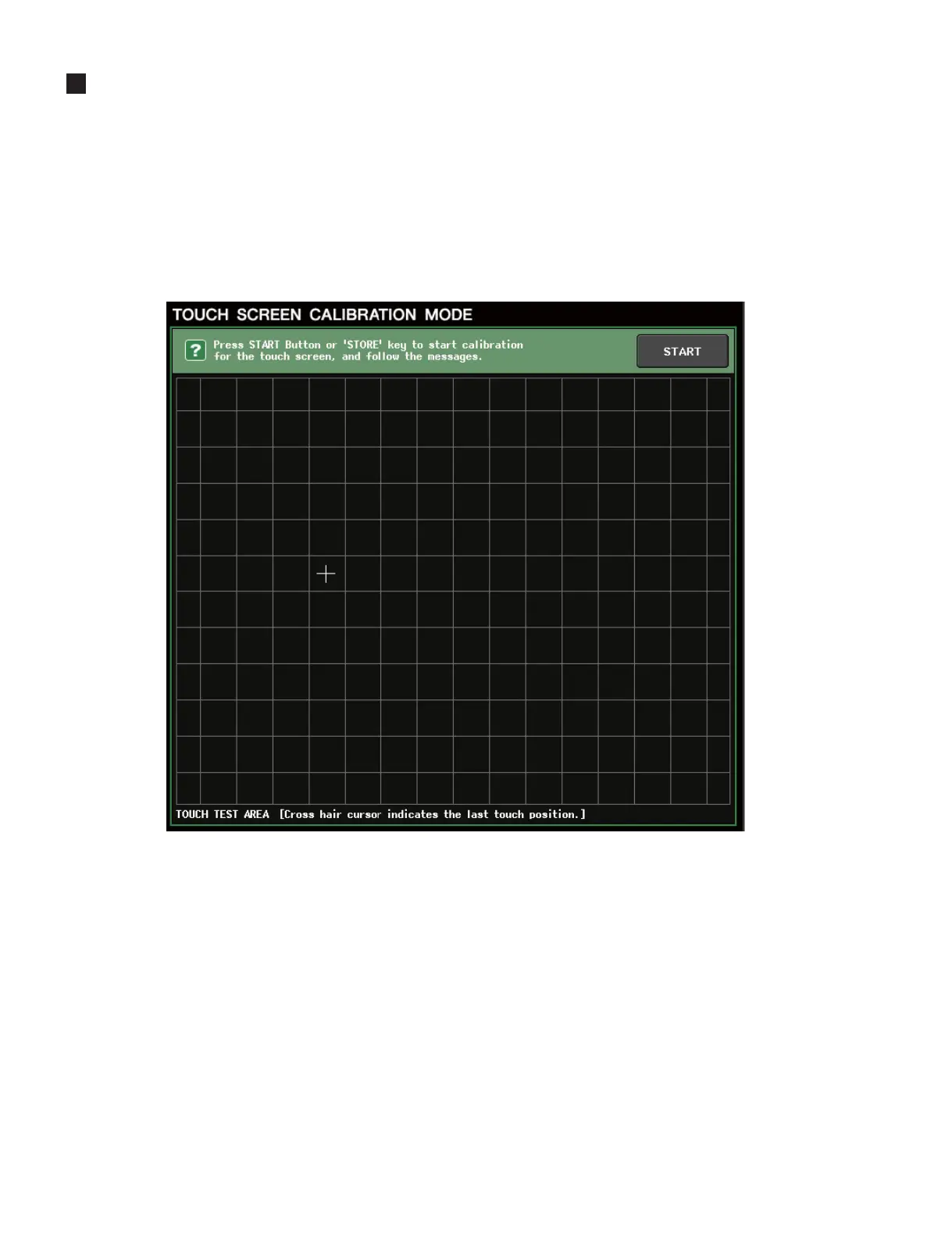

2） MODESELECT ボタンのなかから、[TOUCHSCREENCALIBRATION] をタッチすると、タッチスクリーンのウィン
ドウが表示されますので、[START] ボタンをタッチします。
※ 表示されないときは、FADERBANK[B1]/[B2]キーを押して[TOUCHSCREENCALIBRATION]を選択し、[B4]キー
を押してスタートします。
3） 確認のダイアログが表示されるので、[OK] ボタンをタッチする。
4） 画面内に十字カーソルが計 3 回表示されるので、その位置に合わせてタッチする。
※ 正確に調整するには、通常操作する位置および姿勢で十字カーソルをタッチすること。

Yamaha QL1 Specifications

General

Channels quantity	40 channels
Digital sound processing	- bit
AC input voltage	100-240 V
AC input frequency	50 - 60 Hz
Power consumption (typical)	135 W
Product color	Black
Rack mounting	Yes
Video capability	-
Total Harmonic Distortion (THD)	0.05 %

Weight and Dimensions

Depth	562 mm
Width	468 mm
Height	272 mm
Weight	14700 g
