Yamaha RX-V3800 Service Manual

2
ABCDEFGH I J
1
3
4
5
7

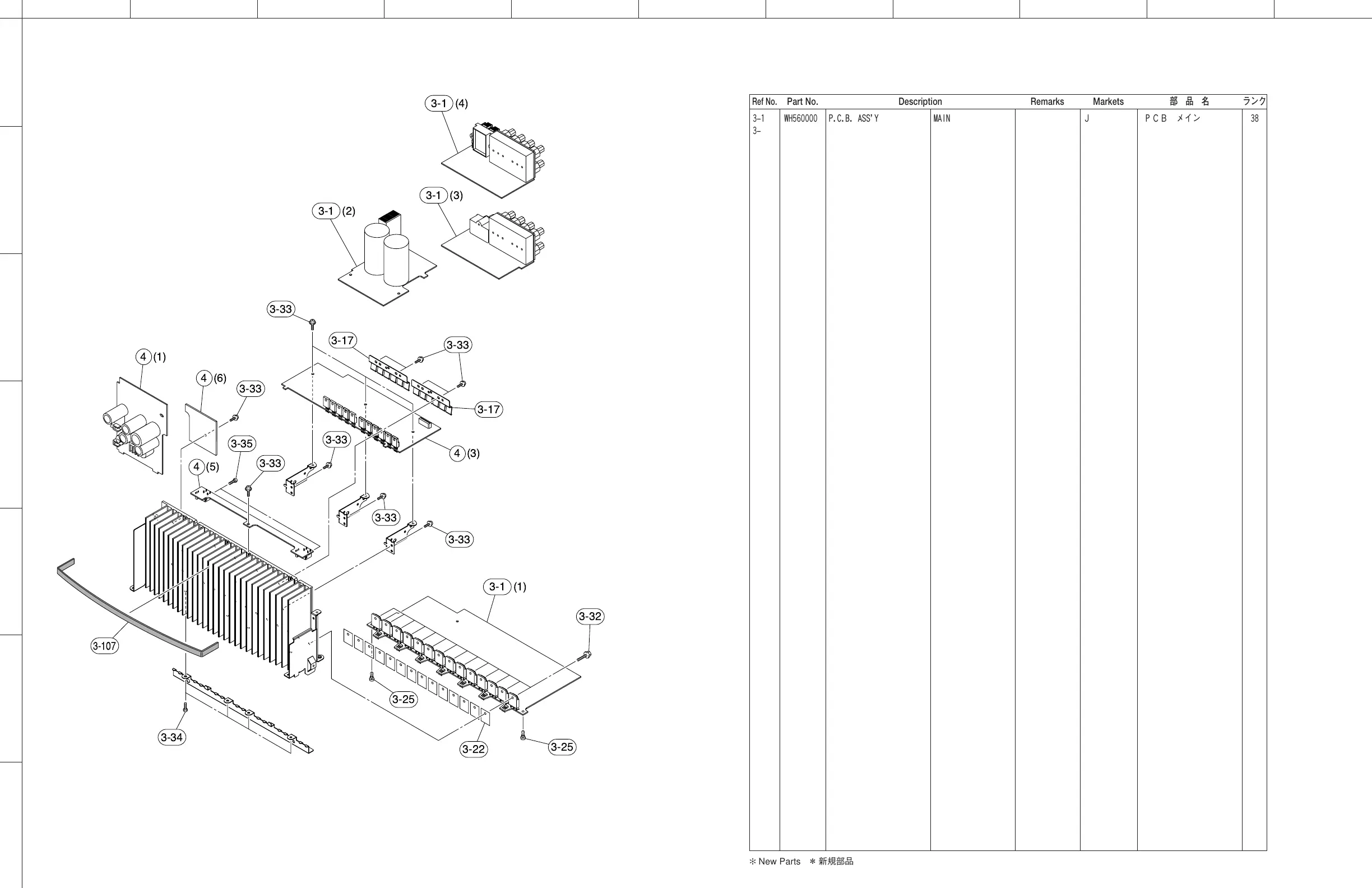

RX-V3800/DSP-AX3800
6
182
3-32
3-1 (1)
3-1 (2)
3-1 (4)
3-1 (3)
3-25
3-25
3-34
3-35
3-33
3-33
3-33
3-33
3-17
3-17
3-33
3-33
3-33
3-107
3-22
(3)4
(5)4
(6)4
(1)4
✻ New Parts ＊新規部品
RefNo. PartNo. Description Remarks Markets 部 品 名 ランク
3‑1 WH560000 P.C.B.ASS'Y MAIN J ＰＣＢ メイン 38
3‑1 WH560100 P.C.B.ASS'Y MAIN UC ＰＣＢ メイン
3‑1 WH560200 P.C.B.ASS'Y MAIN RTA ＰＣＢ メイン
3‑1 WH560300 P.C.B.ASS'Y MAIN KBGEL ＰＣＢ メイン
3‑17 WG432400 SUPPORTTR‑6 サポート／ＴＲ−６ 03
3‑22 WE807300 RADIATIONSHEET 19x24 放熱シート 01
3‑25 VQ368600 PUSHRIVET P3555‑B プッシュリベット 01
3‑32 VK173200 SCREWTRANSISTOR 3x15SPMFC2 スクリューＴＲ 01
3‑33 WF002600 PWHEADB‑TIGHTSCREW 3x8MFZN2W3 ＰＷヘッドＢタイトネジ 01
3‑34 WE774100
BINDHEADBONDINGB‑T.SCREW 3x8MFZN2B3 ボンディングＢタイトネジ 01
3‑35 WE936300 BINDHEADB‑TIGHTSCREW 3x6MFZN2W3 バインドＢタイトネジ 01
3‑107 WC879400 DAMPER 1x10x360 ダンパー
* 4 WK649500 P.C.B.ASS'Y POWER J ＰＣＢ パワー
* 4 WK649600 P.C.B.ASS'Y POWER UC ＰＣＢ パワー
* 4 WK649700 P.C.B.ASS'Y POWER R ＰＣＢ パワー
* 4 WK649800 P.C.B.ASS'Y POWER T ＰＣＢ パワー
* 4 WK649900 P.C.B.ASS'Y POWER K ＰＣＢ パワー
* 4 WK650000 P.C.B.ASS'Y POWER A ＰＣＢ パワー
* 4 WK650100 P.C.B.ASS'Y POWER B ＰＣＢ パワー
* 4 WK650200 P.C.B.ASS'Y POWER GE ＰＣＢ パワー
* 4 WK650300 P.C.B.ASS'Y POWER L ＰＣＢ パワー
• AMP UNIT
