Yokomo Super Drift SD 1.0 User Manual

6

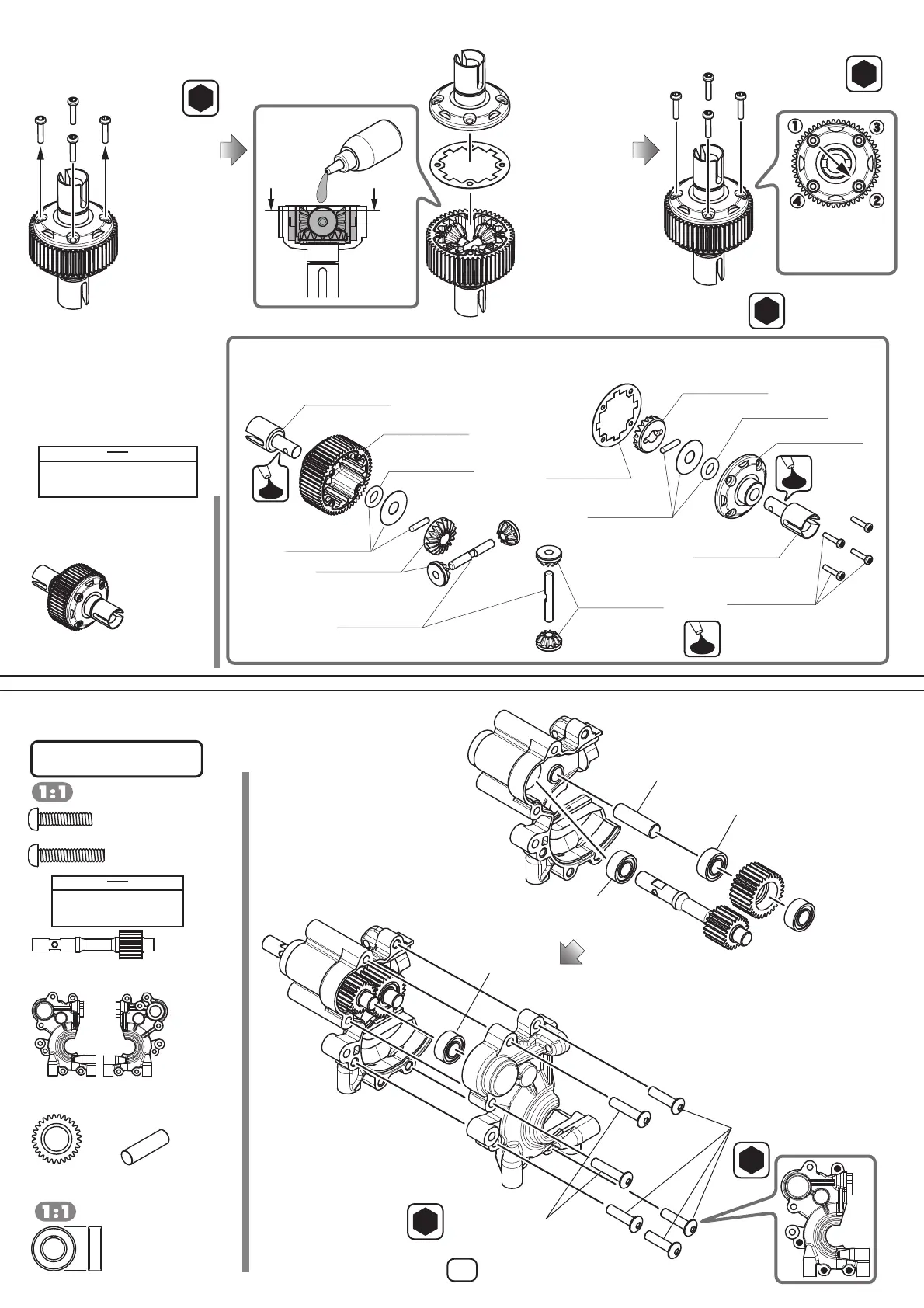

4. ギヤボックスの組み立て
GearBoxAssembly
Y2-500GSA
ギヤデフ(組立済 )×1
GearDiff(Assembly)
シリコンオイル #7,500×1
Siliconoil
ZC-BH28TPA
M2x8タッピングビス
BHTappingScrew
1.5
①→②、③→④と対角線
に均等に締め込みます。
Tightenequallyinthe
orderof①→②then
③→④.
袋 #3 の内容
Bag#3Contents
3. ギヤデフの組み立て
GearDiffAssembly
Y2-501GGA
ガスケット
Gasket
シリコンオイル#7,500
SiliconOil
ガスケットやOリングには
ブラックグリス等を塗布する
とシール性が向上します。
Coatingthegasketwith
blackgreasewillhelp
provideabetterseal.
★推奨アイテム
CS-SLG
シールグリス●860
ZC-BH28TPA
M2x8タッピングビス
BHTappingScrew
1.5
Y2-500GSA
ギヤデフ(組立済 )
GearDiff(Assembly)
このページで使用するパーツ
Partsusedonthispage
ブラックグリス×1
BlackGrease
1.5
六角レンチ（1.5mm）
AllenKey(1.5mm)
分解、組立ての際に参照下さい。
Pleaseseebelowfordisassembly/assemblyinstructions.
Y2-501GS2A
Y2-500GM3A
Y2-503GPA
Y2-503GPA
Y2-500GM3A
Y2-503GHA
Y2-500GM3A
ZC-BH28TPA
Y2-501GS2A
Y2-501GGA
Y2-503GHA
Y2-503GPA
BD-500GOA
BD-500GOA
ブラックグリス（黒）を塗布します。
Applyablackgrease.
Y2-631A
トップシャフト
TopShaft
Y2-303IA
アイドラーシャフト
IdlerShaft
Y2-503IA
アイドラーギヤ
IdlerGear
BB-105-2A
5x10ベアリング
Bearing
BB-105-2A
5x10ベアリング
Bearing
Y2-302ZA
ギヤボックス R
GearBox
R
BB-105-2A
5x10ベアリング
Bearing
BB-105-2A
5x10ベアリング
Bearing
ZC-BH312A
M3x12ボタンヘッド
BHSScrew
2.0
Y2-302ZA
ギヤボックス L
GearBox
L
ZC-BH315A
M3x15 ボタンヘッド
BHSScrew
2.0
ZC-BH312A
M3x12ボタンヘッド×4
BHSScrew
ZC-BH315A
M3x15ボタンヘッド×2
BHSScrew
Ｙ2-631A
トップシャフト×1
TopShaft
Y2-303I
アイドラーシャフト×1
IdlerShaft
Ｙ2-503IA
アイドラーギヤ×1
IdlerGear
Y2-302ZA
ギヤボックス L/R各 1
GearBoxL/
R1Ea
袋 #4 の内容
Bag#4Contents
BB-105-2A
5x10ベアリング×4
Bearing
