Yokomo Super Drift SD 1.0 User Manual

8
2.0
六角レンチ（2.0mm）
AllenKey(2.0mm)

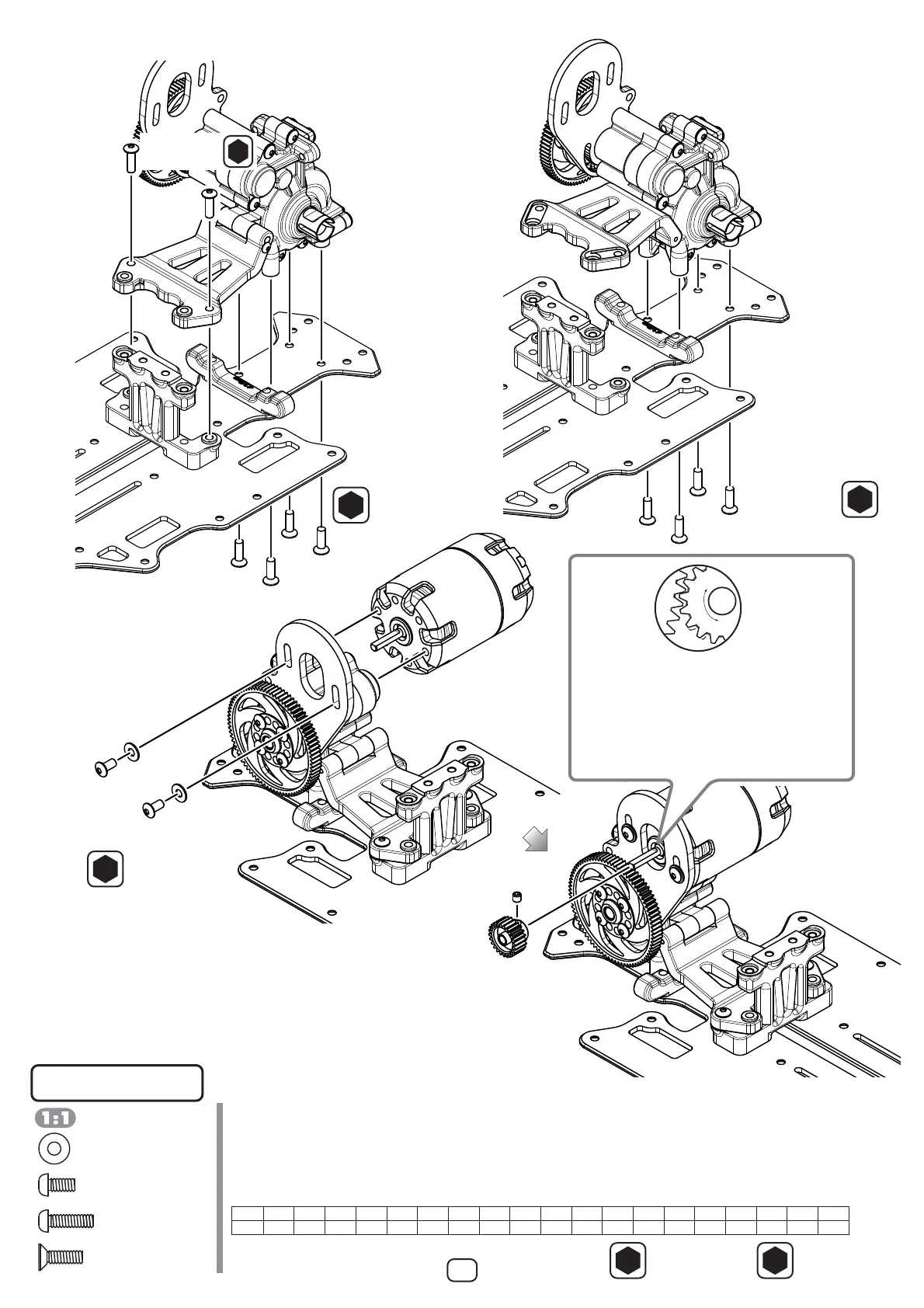

ピニオンギヤをスパーギヤの歯幅に合わせて固定します。
Positionthepiniongearsothattheteethlineup
withthespurgear,thensecureittightly.
☆ピニオンギヤの選び方☆
キット標準 24Tピニオンギヤ・おすすめモーターターン数▶10.5/13.5Ｔ
Piniongear24Tforkitstandard・Recommendedmotor▶10.5T/13.5T
グリップの高い路面 / 大きなコース▲21〜22T
Hightractionsurface/Largetrack
グリップの低い路面 / 小さいコース▼20〜19T
Lowtractionsurface/Smalltrack
20T 21T 22T 23T 24T 25T 26T 27T 28T 28T 30T
10.92 10.40 9.93 9.50 9.10 8.74 8.40 8.09 7.80 7.53 6.2884T
19T
11.50
31T 32T 33T 34T 35T 36T 37T
7.05 6.83 6.62 6.43 6.24 6 .07 5.90
1.5
六角レンチ（1.5mm）
AllenKey(1.5mm)
ZC-BH36-A
M3x6ボタンヘッド
BHSScrew
2.0
ZC-S37A
ワッシャー
Washer
ギヤの噛み合わせは 0.3mm 程度ガタつくように合わせます。
ガタが多すぎるとギヤが破損しやすくなるためご注意下さい。
また、この間隔が狭すぎると異音が生じたり、駆動が重くなる
ため調整は慎重に行ってください。
Adjustthemeshingofthegearssothatthereis
approximately0.3mmofplayinbetweentheteeth.Be
careful,astoomuchplaywillcausethegearstostrip.
Pleaseadjustthegearmeshcarefully,asinsufficient
clearancebetweentheteethwillcauseexcessivegear
noise,aswellascausingadraginthedrivetrain.
0.3ｍｍ
2.0
ZC-F310A
M3x10サラキャップ
FHSScrew
このページで使用するパーツ
Partsusedonthispage
ZC-BH36A
M3x6ボタンヘッド×2
BHSScrew
ZC-S37A
3×7 ワッシャー×2
Washer
ZC-F310A
M3x10サラキャップ×4
FHSScrew
ZC-BH310A
M3x10ボタンヘッド×2
BHSScrew
ピニオンギヤ（別途ご用意下さい。
PinionGear(Soldseparately.)
ZC-BH310A
M3x10ボタンヘッド
BHSScrew
2.0
▼リヤブレース・ローマウント
Rearbrace・Lowmount
▲リヤブレース・ハイマウント
2.0
ZC-F310A
M3x10サラキャップ
FHSScrew
6. ギヤボックスの組み立て
GearBoxAssembly

Yokomo Super Drift SD 1.0 Specifications

General

Brand	Yokomo
Model	Super Drift SD 1.0
Category	Motorized Toy Car
Language	English
