D
4

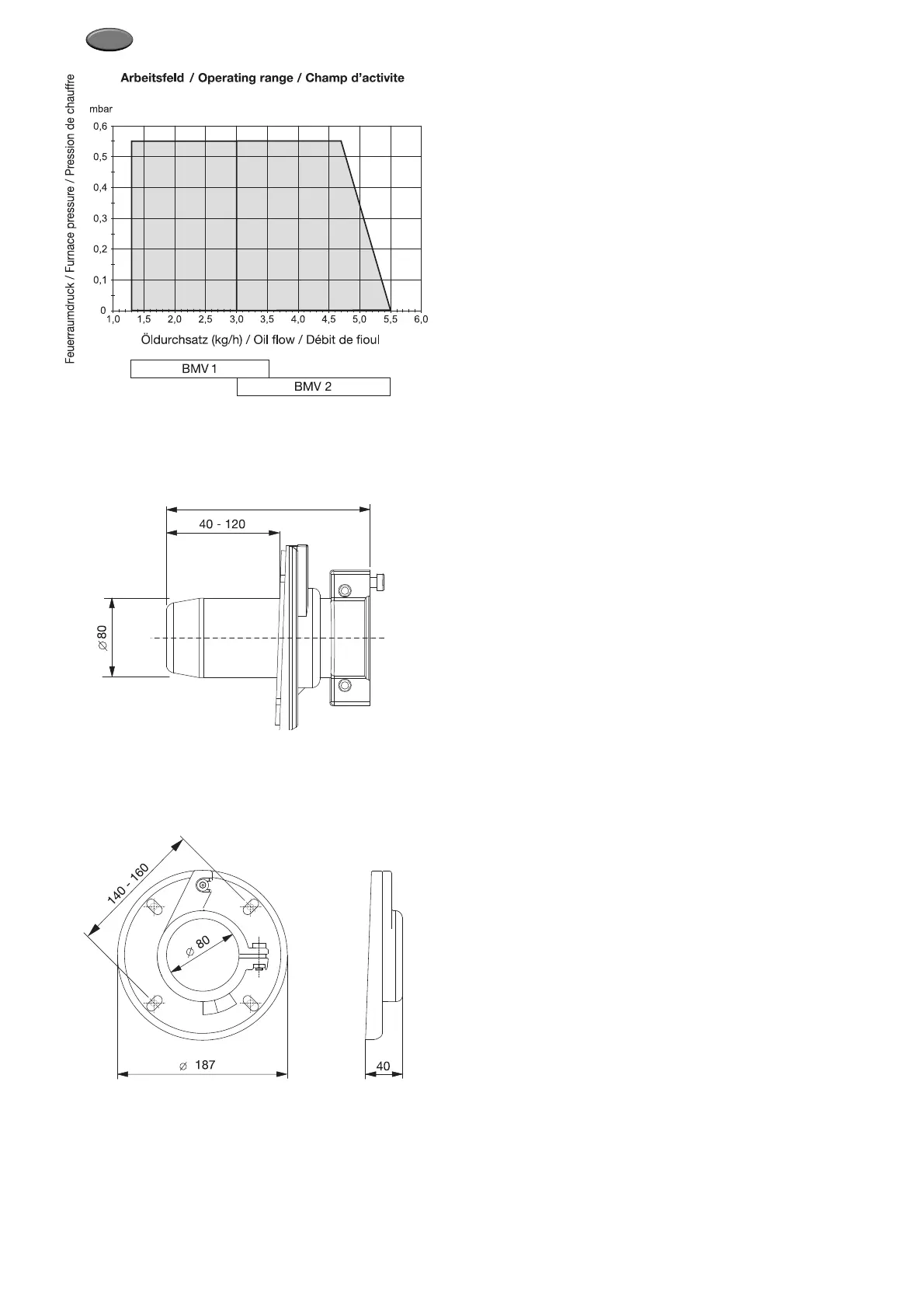

Abbildung 4 / Figure 4
205
Abbildung 5 / Figure 5
Abbildung 6 / Figure 6
1. Technische Daten
1.1 Brennerleistung
Type Öldurchsatz Brenner-
leistung
BMV1 1,3 - 3,8 kg/h 16 - 45 kW
BMV2 3,0 - 5,5 kg/h 36 - 65 kW
* Angaben für Geräte mit einem Feuerraumdruck von ±0 mbar
und einem Abgasverlust von ca. 8 %.
1.2 Zulassung
DIN EN 267 und RAL-UZ 9 (Blauer Engel)
1.3 Arbeitsfeld
Aus der Grafik ist der Öldurchsatz des Brenners in Abhängigkeit
vom Feuerraumdruck ersichtlich (siehe Abb. 4). Die Arbeitsfelder
sind auf dem Prüfstand ermittelt worden und beziehen sich auf
eine Höhe von ca. 100 m über NN und eine Raumtemperatur von
ca. 20 °C. Der in der Praxis erreichbare Öldurchsatz ist abhängig
vom Anfahr widerstand des Wärmeerzeugers.
Der Anfahrwiderstand wird durch den Feuerraum, die Rauchgas -
führung und durch die Anfahrlast beeinflußt. Genaue Werte können
daher nur an der jeweiligen Anlage ermittelt werden.
1.4 Brennstoff
Heizöl EL nach DlN 51603-1
Viskosität max. 6,0 mm
2
/s bei 20°C
1.5 Elektrische Daten
Nennspannung 230 V~ 50 Hz (+10 % - 15 %)
Anfahrleistung ca. 435 Watt
Betriebsleistung ca. 135 - 235 Watt
Kontaktbelastung der Thermostate und Schalter min. 6A~
1.6 Brennermaße
Maßangabe in mm (siehe Abb. 5 + 6)
Verpackung B 365 / L 350 / H 454 mm
Transportgewicht 13,5 kg
