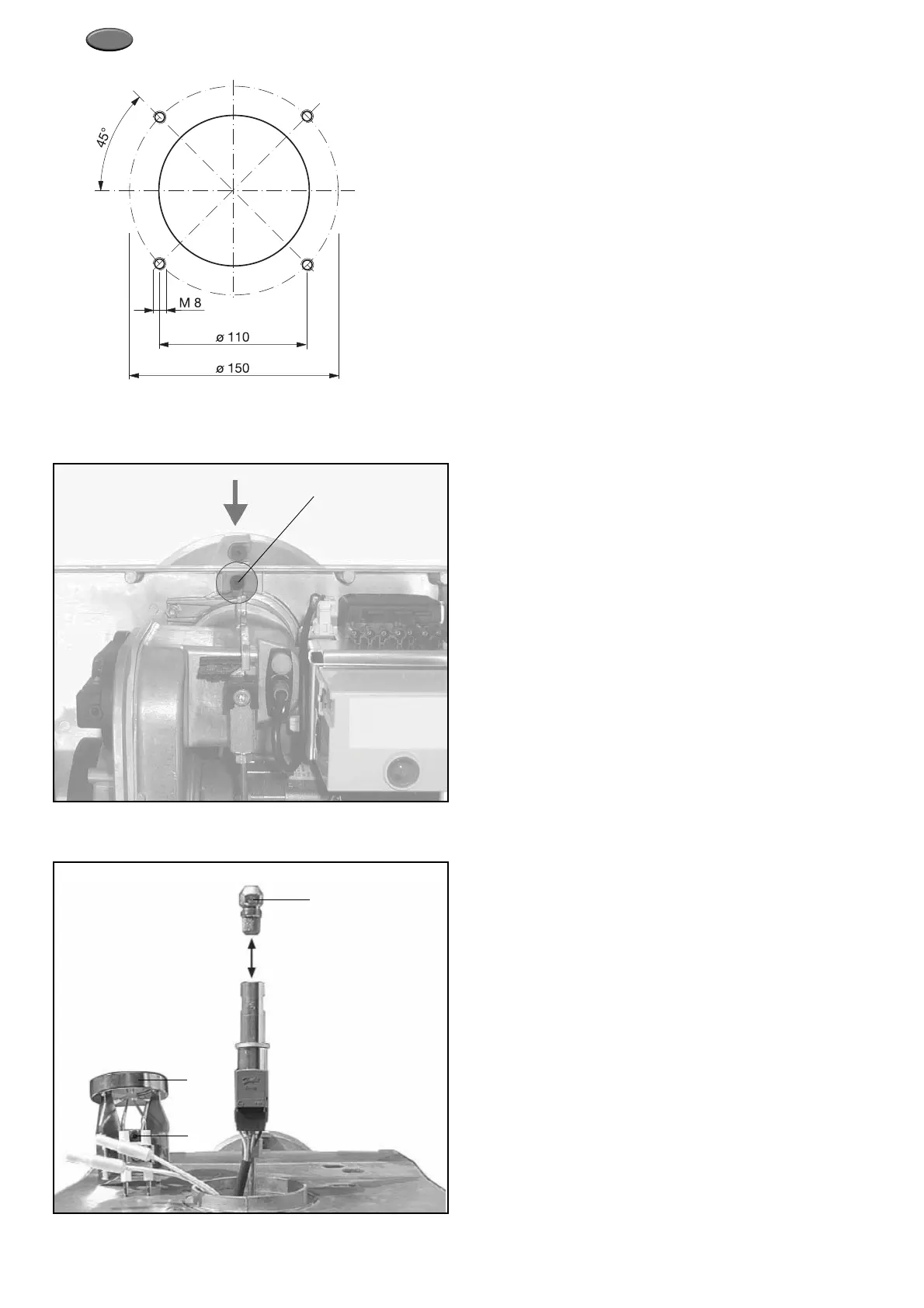

Abbildung 7 / Figure 7
1.7 Brennerkomponenten
Motor ACC EB 95 C 28/2
Kondensator Arcotronics 3μF 400 V DB
Ölpumpe Danfoss BFP 21 L3
Magnetspule Danfoss 071G0051
Ölvorwärmer Danfoss FPHB 5
Zündeinheit Cofi TRK2-40SHK
Fotowiderstand Danfoss LDS 057H
Ölfeuerungsautomat Siemens
Technische Daten Ölfeuerungsautomat
Betriebsspannung 195 - 253 V AC
Netzfrequenz 50-60 Hz +/- 6%
Aufheizzeit Ölvorwärmer t
h
= 0 bis 80 s (je nach Ausgangs-
temperatur des Ölvorwärmers)
Vorbelüftung t
prp
=13s
Vorzündung t
pri
=13s
Nachzündung t
poi
=20s
Sicherheitszeit t
s
=10s (max.)
Nachbelüftung t
pop
=0s
Schutzart IP 40
geprüft nach ISO3544 und EN 230
Netzsicherung Max. 10 A flink
Achtung: Das Öffnen des Ölfeuerungsautomaten ist nicht er-
laubt, es kann zu unabsehbaren Folgen führen.
2. Montage
2.1 Anschlußmaße
Anschlußmaße zwischen Brenner und Kessel nach DIN EN 226
(Maße in mm) siehe Abbildung 7.
2.2 Montage des Brenners
- Serviceschraube lösen (siehe Abb. 8) und den Flansch mit
Brennerrohr abnehmen.
- Den Flansch inklusive dem Brennerrohr mit 4 M8 Schrauben am
Heizkessel befestigen (Serviceschraube oben positionieren).
- Düsenstock in das Brennerrohr einschieben und den Brenner mit
der Serviceschraube wieder am Flansch befestigen.
2.3 Serviceposition
Die Service-Schraube mit Innensechskant-Schlüssel 4 mm mit
einer 1/2 Umdrehung lösen (siehe Abb. 8), den Brenner nach links
verdrehen und aus dem Brennerrohr heraus ziehen. Anschließend in
Serviceposition einhängen.
2.4 Wechsel der Düse
- Schraube 2 mit Innensechskant-Schlüssel 4 mm lösen und
Stauscheibe 1 abnehmen (siehe Abb. 9).
- Düse 3 nach erforderlichem Leistungsbereich auswählen
(siehe Abb. 20).
- Vorhandene Düse 3 entfernen und gewählte Düse einschrauben
(siehe Abb. 9).
- Abstand zwischen Stauscheibe und Düse (siehe Abb. 10).
- Stauscheibe 1 aufsetzen und die Schraube 2 anziehen.
Achtung: Stauscheibe und Düse können heiß sein!
Abbildung 8 / Figure 8
Abbildung 9 / Figure 9
2
1
3
Serviceschraube
Service screw
Vis de service
LOA24
LOA24
