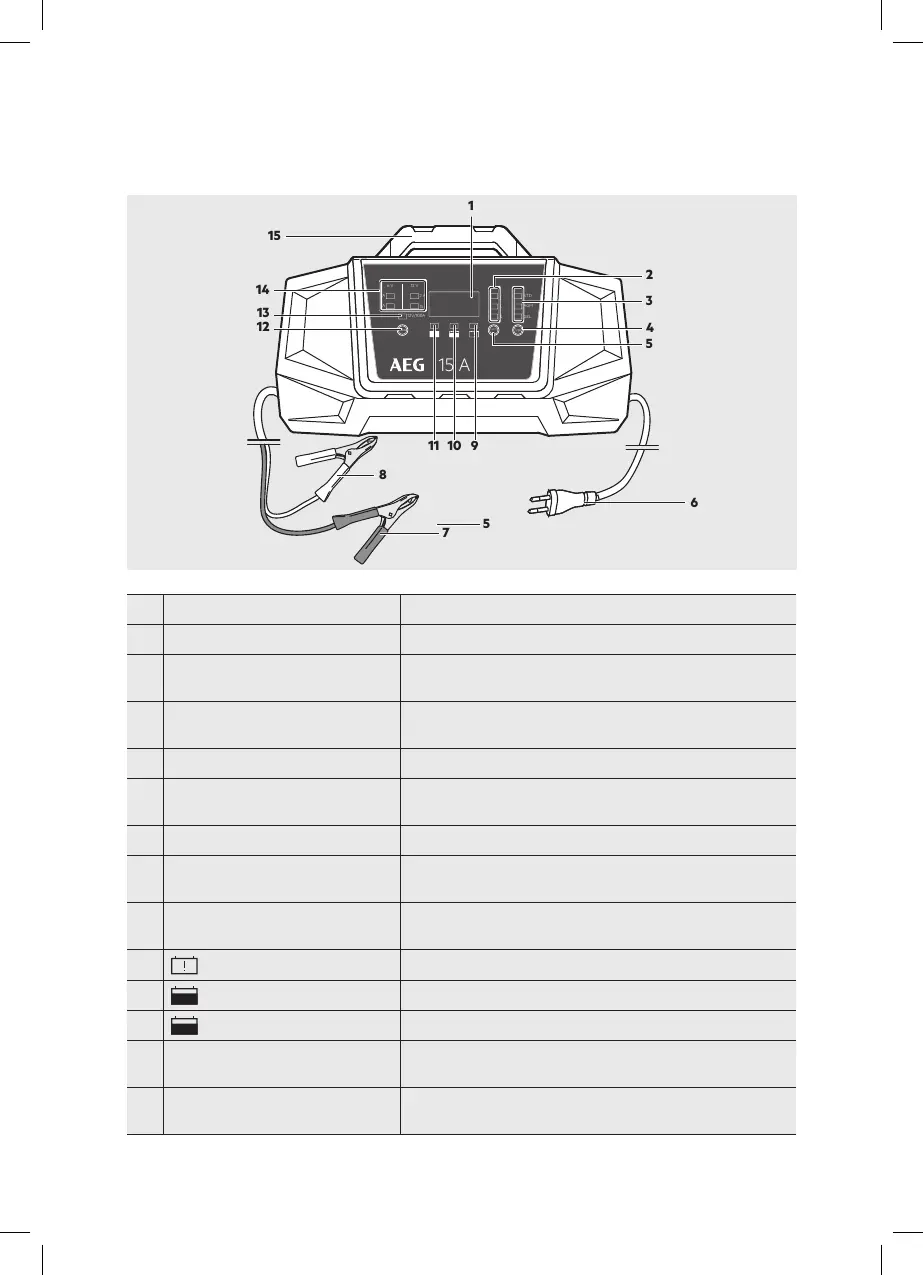

Nr. Denominazione Funzione
1 Per la visualizzazione dei parametri.
2 LED V / A / %
Visualizzazione del parametro di carica selezionato (solo in modalità di
carica). Commutabile attraverso il tasto (3).
3 LED “STD / EFB / AGM / GEL“
Visualizzazione del tipo di batteria selezionata (solo in modalità di
carica).
4 Tasto TYPE per commutare il tipo di batteria (solo in modalità di carica).
5 Tasto „V / A / %“
(solo in modalità di carica).
6 Cavo di rete con spina Per la tensione di alimentazione.
7
Cavo collegamento polo (-)
con morsetto (nero)
Per collegare il caricabatterie alla batteria (polo -)
8
Cavo collegamento polo (+)
con morsetto (rosso)
Per collegare il caricabatterie alla batteria (polo +)
9
LED Error Si illumina in caso di collegamento errato.
10
LED Charge
Si illumina durante il processo di ricarica.
11
LED Full
Si illumina quando la batteria è completamente carica.
12
per la selezione della corrente di carica e della tensione di carica. Visua-
lizzazione tramite il LED corrispondente (vedi pos. 14).
13
LED modalità ausilio all’avviamento
12V/100A
come ausilio all’avviamento per veicoli con batteria poco carica. Si
illumina quando la funzione di ausilio all’avviamento è attivata.
5
15 A
8 A
2 A STD
AGM
GEL
2 A
15 A
V
A
%
12V/100A
6 V 12 V
V/A/%
Type
Mode
1
11 10 9
3
4
5
6
7
8
12
13
2
14
15
5
