ATTENZIONE: NON INSTALLARE IL QUADRO DI COMANDO SENZA AVER PRIMA LETTO LE ISTRUZIONI !!!
II quadro di comando B1EE ERMES2 é un’apparecchiatura universale adatta a gestire l’azionamento ed il controllo di porte e portoni scorrevoli o
basculanti in modo semplice e completo, progettato per soddisfare qualsiasi esigenza. Questo prodotto comanda motori a 230V in corrente alternata
fino a 600W di potenza con o senza encoder. Tramite l’apposito switch di selezione della ricezione, questa centralina è in grado di decodificare sia il
tradizionale sistema di codifica a codice fisso, sia il più sicuro ed innovativo sistema a codice variabile.
In ogni centralina è installato un modulo memoria che permette di memorizzare fino a 1000 diversi trasmettitori, sia del tipo a codice fisso che a
codice variabile.
1. Introduzione
2. Configurazione

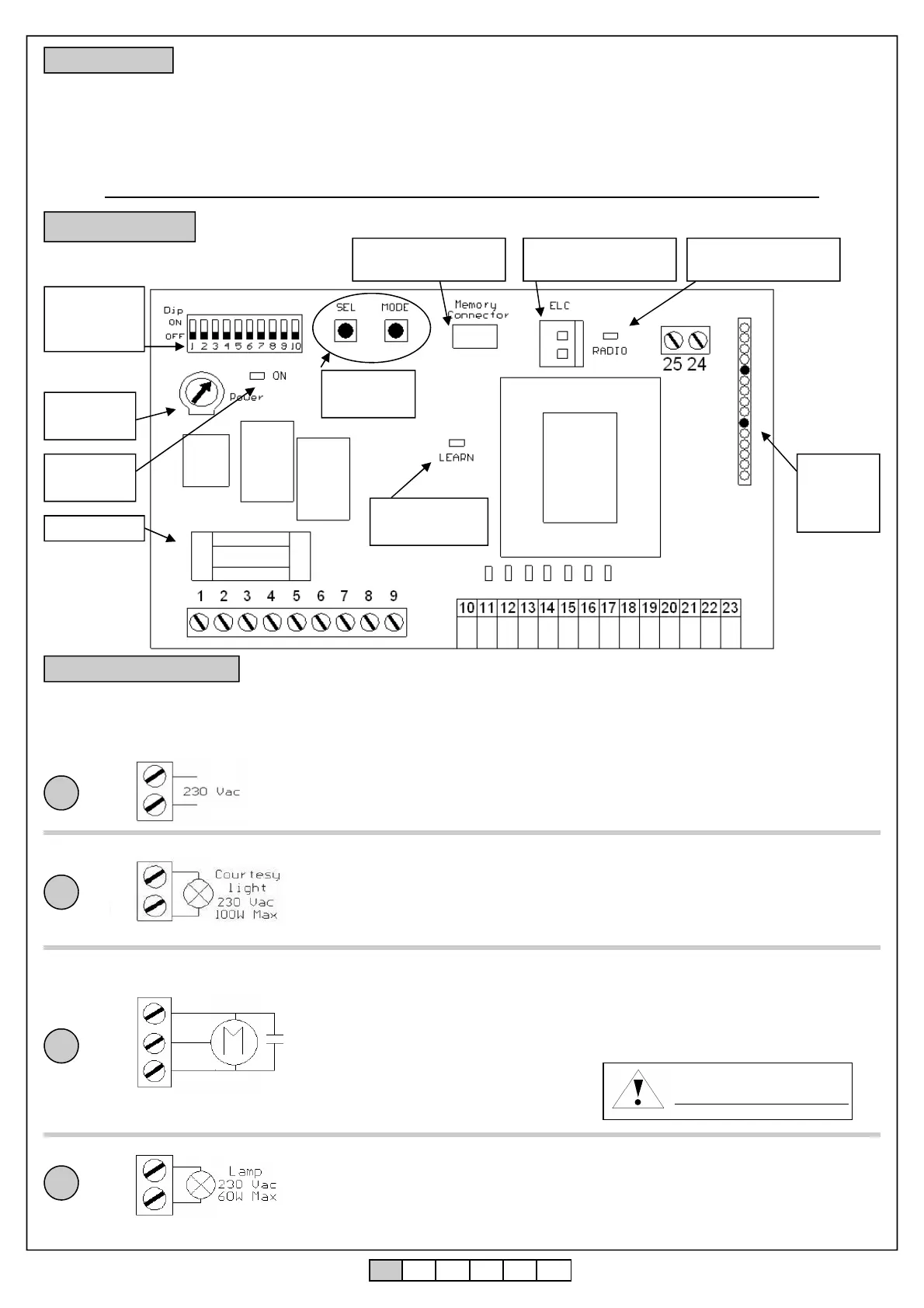

Led
apprendimento
Led
accensione
Fusibile 6.3A
Dip-Switch
Selezione
Funzione
Tasti SEL e
MODE
Connettore
per
modulo
radio
Regolatore
di coppia
3. Collegamenti Elettrici
2
3
4
Condensatore motore 230Vac
!!! Rischio scarica elettrica !!!
Collegare il condensatore del motore tra i
morsetti 5 e 7 della centralina.
La centralina viene fornita con tutti gli ingressi normalmente chiusi delle sicurezze ponticellati al comune.
Prima di collegare una sicurezza alla centralina, rimuovere il ponticello della sicurezza che si vuole cablare
lasciando inalterato quello delle altre sicurezze.
Connettore scheda
elettroserratura R1
Connettore memoria
estraibile
Led diagnostica
interferenze radio
Alimentazione 230 Vac 50Hz
Non collegare la scheda direttamente alla rete
elettrica ma prevedere un dispositivo che possa
assicurare la disconnessione onnipolare
dall’alimentazione della centralina.
1
Collegare il cavo di alimentazione tra i
morsetti 1 e 2 della centralina.
Collegare una eventuale luce di cortesia tra i
morsetti 3 e 4 della centralina.
Collegando un carico 230Vac 100W MAX si può
illuminare la zona di azione dell’automatismo
durante ogni suo movimento. Lo spegnimento è
temporizzato con un tempo pari a 1 minuto dopo
l’arresto dell’automazione.
Durante il test fotocellule (se abilitato) la luce di
cortesia esegue un breve lampeggio.
1
2
3
4
•
Collegare il neutro del motore al morsetto 6
della centralina.
•
Collegare la fase “1” del motore al morsetto
5 della centralina.
•
Collegare la fase “2” del motore al morsetto
7 della centralina.
Prima di effettuare la programmazione delle corse,
controllare che il cablaggio del motore e dei
finecorsa siano coerenti con l’istallazione. Per fare
questo, seguire la procedure dei controlli
preliminari.
6
5
7
COM
F1
F2
Collegare il lampeggiante tra il morsetto 8 e 9
della centralina. Il lampeggiante collegato
deve avere una potenza massima di 60W a
230Vac.
ATTENZIONE: Collegare un lampeggiante di tipo
B.RO LIGHT FIX (Senza scheda di auto lampeggio)
8
9
COM S.S. Photo Stop Edge L.s.cl L.s.op. Ped.
