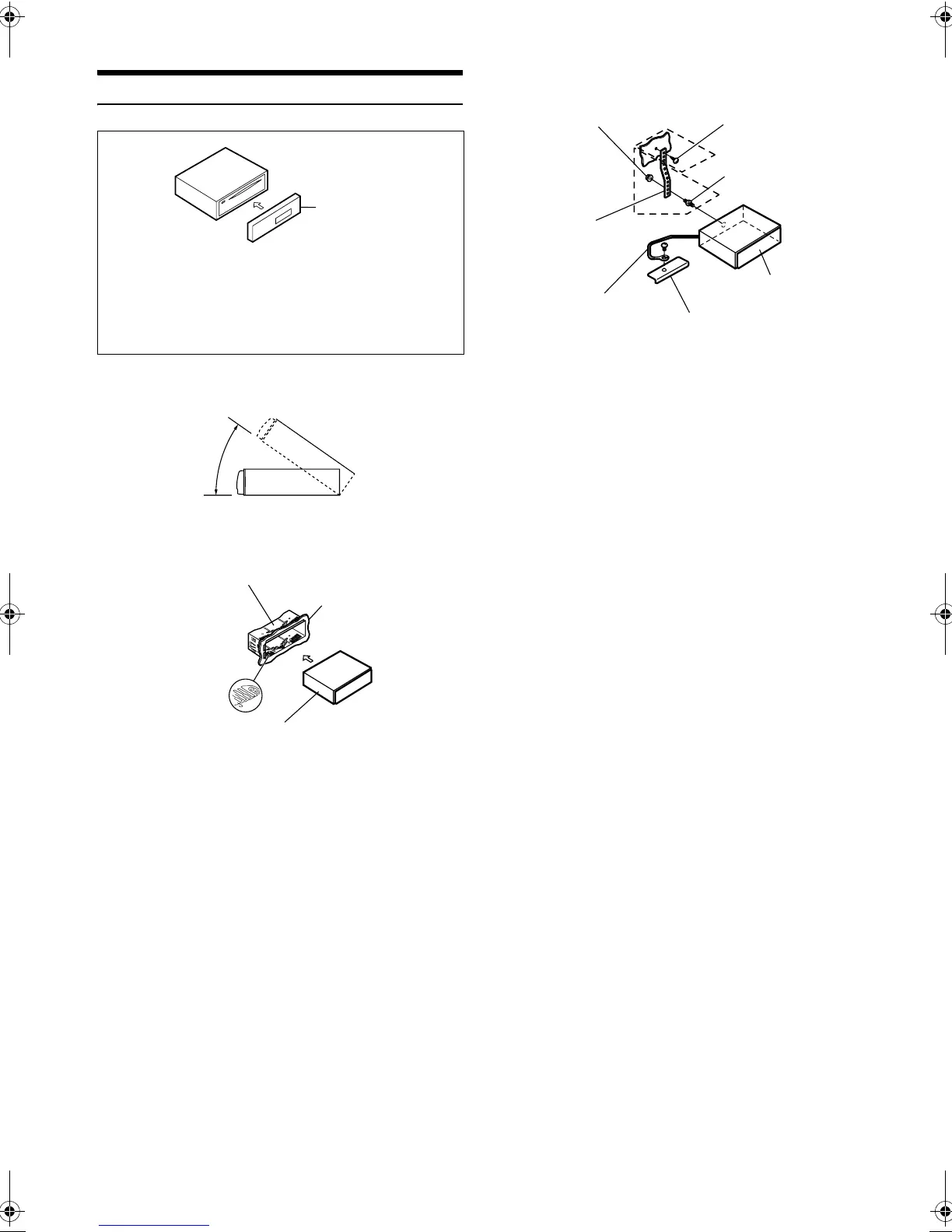

Installation
• L’unité principale doit être fixée à moins de 35 degrés du plan
horizontal, de l’arrière vers l’avant.
Attention
Quand vous installez cet appareil dans votre véhicule, ne retirez
pas le panneau avant amovible.
Si vous le retirez pendant l’installation, vous risquez d’exercer
une trop forte pression et de plier la plaque en métal qui le
maintient en place.
1
* Si la gaine de montage installée n’épouse pas bien la forme du
tableau de bord, les plaques de compression peuvent être légèrement
plié pour remédier au problème.
Enlevez la gaine de montage de la détacher de
l’unité principale (voir « Dépose » à la page 33).
Panneau avant
amovible
Moins de 35°
Gaine de montage (fournie)
Tableau de bord
Cet appareil
Plaques de
compression*
2
Renforcez l’unité principale avec une attache de
montage métallique (non fournie). Raccordez le fil
de terre de l’appareil à un point métallique propre à
l’aide d’une vis (*
1
) déjà fixée au châssis du
véhicule.
• Pour la vis « *
2
», utilisez une vis appropriée à l’emplacement de
montage choisi.
Raccordez chaque fil d’entrée provenant d’un
amplificateur ou d’un égaliseur au fil de sortie
correspondant situé à l’arrière gauche du CDA-9883.
Raccordez tous les autres fils du CDA-9883 de la
manière décrite à la section RACCORDEMENTS.
Ecrou à six pans (M5) Vis
Filetage de boulon
Cet appareil
Châssis
Fil de terre
Attache de
montage en
métal
*
2
*
1
