ITALIANO
SOMMARIO
1. Premesse e Note di Sicurezza .............................................................................................. 1
2. Caratteristiche tecniche .........................................................................................................1
3. Installazione...........................................................................................................................1
4. Collegamenti elettrici ............................................................................................................. 2
5. Gestione della memoria......................................................................................................... 2
6. Gestione dei Telecomandi...................................................................................................... 2
7. Gestione controllo accessi..................................................................................................... 2
8. Selezione logica di funzionamento ........................................................................................ 2
9. Programmazione comandi RF................................................................................................ 3
10. Programmazione dei tempi.................................................................................................... 3
11. Centralizzazione - via radio ................................................................................................... 3
1. PREMESSE E NOTE DI SICUREZZA
I Moduli Comando Motore Aprimatic M230S sono apparecchiature radiocomandate per il comando di attuatori
per l’automazione di infissi e serrande con alimentazione 230 Vca. Il radiocomando è effettuabile solo ed
esclusivamente con trasmittenti Aprimatic.
Cautela
L’apparecchiatura non dispone di ingressi né di dispositivi per la rilevazione di
fi necorsa: pertanto, qualora necessario, gli attuatori collegati debbono essere autonomamente provvisti di sistemi
per l’interruzione dell’alimentazione a fi necorsa.
Attenzione
!
Leggere attentamente le istruzioni, prima di iniziare l’installazione ed eseguire gli interventi come specifi cato
dal costruttore.
L’installazione e la manutenzione del prodotto può essere effettuata soltanto da personale tecnico qualifi cato.
Operare in ambienti sufficientemente illuminati e idonei per la salute e utilizzare strumenti, utensili ed
attrezzature in buono stato.
Utilizzare sempre ricambi originali.
E’ vietato utilizzare il prodotto per scopi diversi da quelli previsti o impropri.
E’ vietato manomettere o modifi care il prodotto.
Togliere sempre tensione prima di effettuare qualsiasi intervento sull’apparecchiatura.
L’impianto elettrico dovrà essere realizzato in conformità con le normative in vigore nel paese di installazione.
L’apparecchiatura non dispone di morsetti per collegamento di terra: la messa a terra dell’attuatore deve essere
eseguita esternamente all’apparecchiatura stessa.
Proteggere l’apparecchiatura e il motore collegato con interruttore magnetotermico differenziale di taglia
adeguata con soglia di intervento differenziale 30 mA.
Al termine dell’installazione verifi care sempre il corretto funzionamento dell’apparecchiatura e dell’automazione
nel suo complesso.
Tenere i bambini fuori dal raggio d’azione dell’automazione mentre essa è in movimento; non permettere loro di
giocare con i dispositivi di comando fi ssi; tenere fuori dalla loro portata i trasmettitori.
2. CARATTERISTICHE TECNICHE
Tensione di alimentazione ................................. 230 Vca (+ 6% - 10%) - 50 Hz
Fusibile di protezione motore ............................ 5A rapido
Fusibile di protezione accessori ........................ 500 mA rapido
Carico max motori ............................................. 650 W
Assorbimento max accessori ............................ 300 mA
Frequenza radio utilizzata.................................. 433.92 MHz
Portata in campo libero...................................... 120 m con antenna esterna opzionale
Consumo apparecchiatura ................................ 2 W max
Sezione max cavi .............................................. 2,5 mm
2
Temperatura di funzionamento .......................... -20 ¸+70 °C
Temperatura di stoccaggio ................................ -40 ¸+85 °C
Umidità relativa.................................................. 90% max (non condensante)
Grado di protezione........................................... IP 44
Predisposizioni di serie
logica di funzionamento.....................................“Semiautomatica Apre/Chiude”
tempo di lavoro ..................................................45 s (max 180 s)
(durata di un ciclo di apertura o di chiusura)
tempo di pausa..................................................45 s (max 180 s)
(durata della sosta in logica automatica)
tasto radiocomando apertura ............................tasto 1
tasto radiocomando chiusura ............................tasto 2
Se le predisposizioni soddisfano le esigenze dell’applicazione, non è richiesta alcuna programmazione
supplementare. Altrimenti è possibile variare dette impostazioni, con le modalità descritte nei paragrafi
seguenti.

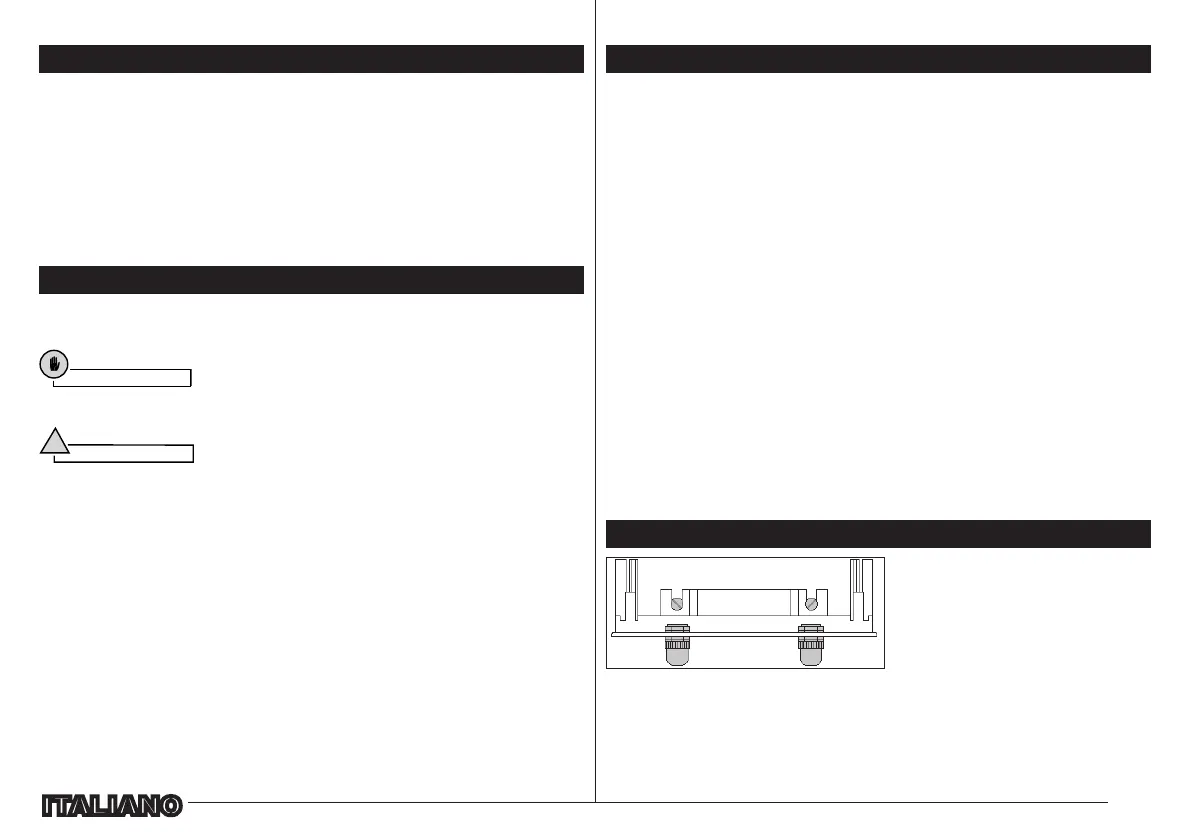

3. INSTALLAZIONE
Fissare l’apparecchiatura alla parete sfruttando le
asole presenti nel corpo del contenitore.
Forare il fondo del contenitore ed utilizzare
pressacavi per il passaggio dei cavi.
Al termine, dopo aver collegato i cavi ai morsetti,
inserire la scheda e coprire con il coperchio.
1
