FRANÇAIS
2.2 POSE
La fixation du dispositif ne nécessite pas le perçage de trous.
1. Fixer le dispositif à au moins 30 cm du sol en utilisant les trous de fixation du boîtier
en plastique.
2. Introduire les câbles de branchement dans les trous préformés situés sur le fond du
boîtier et utiliser les serre-fils indiqués.
3. Installer l’interrupteur omnipolaire en amont du dispositif.
4. Installer un bouton d’arrêt d’urgence dans une position permettant de voir le système
d’automatisation et de façon à pouvoir couper l’alimentation de l’installation.
5. Utiliser des câbles de 1,5 mm² de section pour le branchement du moteur au secteur
et de 0,75 mm² de section pour les dispositifs à 24 Vcc.
2.3 BRANCHEMENTS ÉLECTRIQUES
ATTENTION - Couper l’alimentation électrique de secteur avant d’effectuer les
branchements.
ATTENTION - Ne pas utiliser de câbles téléphoniques.

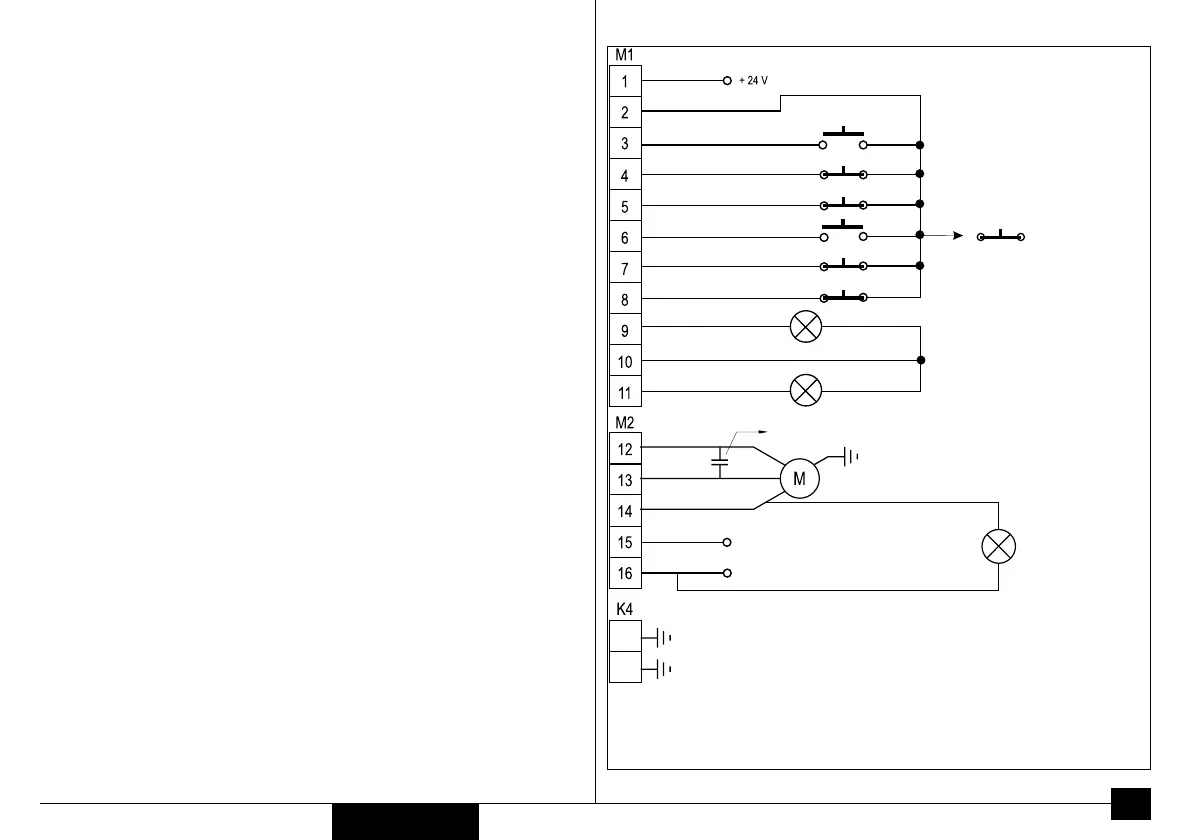

Effectuer les branchements électriques comme le montre la figure ci-contre.
N.B. Comme le prévoit les normes en vigueur, attacher séparément les câbles de
branchement correspondant aux commandes (bornes de 1 à 11) et les câbles
de puissance (bornes de 12 à 16).
3. MISE EN OEUVRE
Effectuer le branchement comme indiqué et vérifier avec soin les branchements
électriques ; ouvrir l’alimentation secteur et vérifier le bon fonctionnement de l’installation
comme suit.
3.1 ESSAIS DE FONCTIONNEMENT
Une fois les branchements effectués, contrôler l’automatisme. Si vous pressez la touche
Départ pour la première fois après le branchement de la motorisation ou au retour de la
tension du réseau, si la barrière est à l’arrêt, ni fermée, ni ouverte et les sécurités non
actives, l’appareil T2 produit un mouvement de fermeture. Si la barrière s’ouvre, vous
devez inverser les raccordements du moteur.
8
T2-MORS.EPS
N.B. Ponter les contacts de sécurité bornes 2 et 4 (entrée arrêt) et bornes 2 et 5
(entrée cellule photoélectrique) s’ils ne sont pas utilisés.
L’entrée de la borne 6 a une fonction différente, et passe de N.O. à N.F., suivant
la sélection des interrupteurs DIP ou la logique sélectionnée.
- 24 V Commun
Démarrage
Arrêt
Cellule photoélectrique
Entrée fermeture avec Homme présent
Fin de course ouverture
Lampe témoin 3 W maxi
Clignotant LED
Ouverture
Fermeture
Commun
Neutre
Phase
Protection avec disjoncteur de différentiel
Magnétothermique 6 A, sensibilité 30 mA
Fin de course fermeture
Condensateur
Masse de l’appareil
Brancher la masse du moteur au
conducteur de masse de l’appareil
Clignotant 230 V
Attention :
par ce raccordement, le
préclignotement est
désactivé.
Contact N.F. = Securité ouverture dans
les functinnements Automatique, Semi-
automatique avec arrêt et Automatique
avec arrêt.
