Pionjär 120/120AV 130/130AV
© 2005 Atlas Copco Construction Tools AB
|
No 9800 0438 51
|
2005-10-31
Instruções de segurança e de operação
INSTRUÇÕES DE
OPERAÇÃO
Desenho e função
A Pionjär é uma máquina versátil, a gasolina, com uma
ampla gama de acessórios.
Pionjär 120/120 AV: Combinado de perfuradora de
rocha e martelo demolidor
Pionjär 130/130 AV: Martelo demolidor
Os modelos AV possuem um manípulo com
amortecimento de vibração.

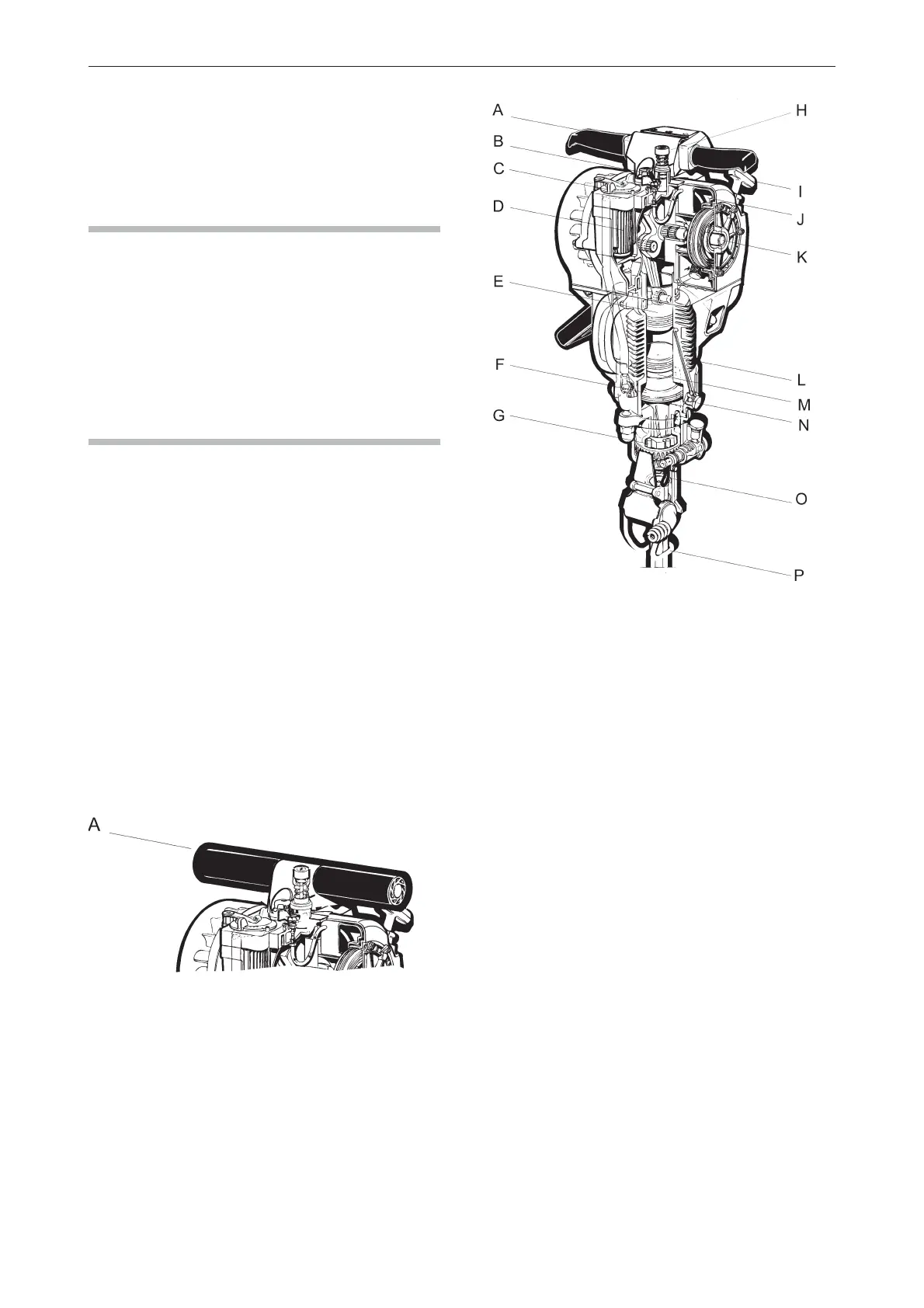

Peças principais
A Manípulo
B Tampa do combustível
C Regulador de entrada de ar
D Filtro de ar
E Êmbolo do motor
F Câmara de compressão do ar
G Mecanismo de rotação (Pionjär 120 e 120 AV)
H Alavanca de aceleração
I Manípulo de arranque
J Depósito de combustível
K Tomada de força
L Conduta de gases
M Êmbolo de impacto
N Válvula da conduta de gases
O Selector de funções (Pionjär 120 e 120 AV)
P Suporte de ferramenta
Manípulo da Pionjär 120 e 130: Sem amortecimento de
vibração.
Ź
Ź
Peças principais. O manípulo da Pionjär 120 AV e 130
AV possui amortecimento de vibração.
