AZURO BP-120HS-A User Manual

46
FRANÇAIS
6.7
REMARQUES SUR LE FONCTIONNEMENT DE LA POMPE À CHALEUR
6.8

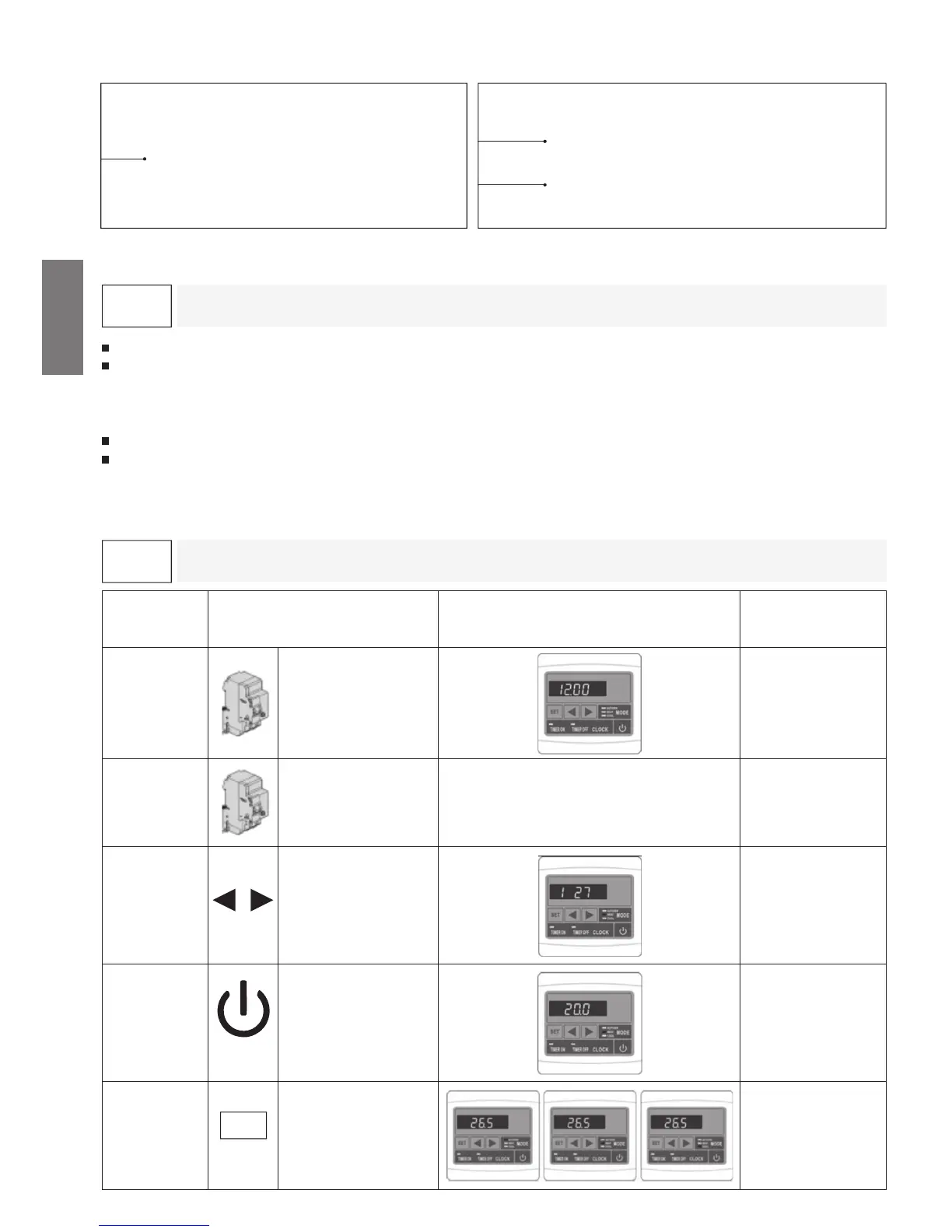

SCHÉMA DE COMMANDE SIMPLIFIÉ
Les causes de cette situation sont les suivantes:
Action
Dispositif externe ou bouton-poussoir
de commande de la pompe à chaleur
Écran
Réponse de la pompe
à chaleur
Mise en route de
l’alimentation
électrique de la
pompe à chaleur
Introduisez la prise du câble
d’alimentation dans la prise.
En cas d’un raccordement fi xe,
mettez en route le disjoncteur
du circuit d’alimentation
de la pompe à chaleur.
La température actuelle
de l’eau s’affi che.
Mise en route de
la circulation de
l’eau de la piscine
Mettez en route la pompe de
fi ltration de l’eau
idem
Paramétrage de
la température de
l’eau de la piscine
Option: entre
15 °C et 40 °C
La pompe à chaleur
chauff e ou refroidit l’eau
jusqu’à l’obtention de la
température demandée.
Démarrage de la
pompe à chaleur
Appuyez sur le
bouton-poussoir
La pompe à chaleur sera
mise en route dans un
intervalle de 1 seconde
à 3 minutes dans le régime
précédent (chauff age ou
refroidissement).
Commutation
entre régimes de
fonctionnement
Appuyez sur le
bouton-poussoir
La pompe à chaleur s’arrête
pendant 3-4 minutes,
change de régime de
fonctionnement et
redémarre dans un
nouveau régime.
RÉGIME DE CHAUFFAGE
Débit d’eau insuffi sant. Pour augmenter l’échange
de chaleur réfrigérant → eau, fermez la soupape du by-pass.
RÉGIME DE REFROIDISSEMENT
Débit d’eau trop important. Ouvrez la vanne du by-pass pour
réduire le débit d’eau et augmenter par la suite l’échange de chaleur eau → réfrigérant.
Débit d’eau insuffi sant. Vérifi ez que les lamelles
de l’évaporateur ne soient pas encrassées.
Remarque: Ce message d’erreur s’affi chera plus probablement si la température de l’eau de la piscine est très élevée et si la température de l’air environnant est également très élevée.
Le rendement de la pompe à chaleur augmente avec une hausse de la température de l’air environnant.
L’obtention de la température demandée peut durer plusieurs jours. Ce délai est tout à fait normal et dépend avant tout des conditions climatiques,
du volume de l’eau de la piscine, de la superfi cie de la surface de l’eau, de la durée de fonctionnement de la pompe à chaleur et des pertes de chaleur
de la piscine (par exemple par l’évaporation en surface, par les transferts de chaleur, par l’émission, etc.). Si les mesures suffi santes pour réduire les
pertes de chaleur ne sont pas prises, maintenir une température élevée de l’eau n’est pas économique et sera dans certains cas même pas possible.
Pour limiter les pertes de chaleur au moment où la piscine n’est pas utilisée, utilisez une bâche de recouvrement ou une bâche solaire.
La température de l’eau dans la piscine ne devrait pas dépasser 30°C. L’eau chaude ne rafraîchit pas beaucoup et crée de plus les conditions optimales
pour la croissance des algues. Certains composants peuvent également avoir des limites de température. Par exemple les liners plastiques peuvent
se ramollir dans le cas des piscines utilisant ces liners. Ne programmez pas le thermostat à des températures supérieures à 30°C.
MODE
et
