5 einsteLLung - antrieBe Mit MinigaM positioner
5.1
BeschreiBung
MINIGAM+ Karte ist für Klasse III Positionierung, und arbeitet mit 0-20mA, 4-20mA oder 0-10 V Signale.
Minigam+ erlaubt eine sehr präzise Positionierung (<2%).
Mit der einstellbaren Totzone kann die Genauigkeit der Positionierung eingestellt werden..
5.2 BeMerkungen Zur eLektrischen verBinDung
MINIGAM + wird mit einem Analogsignal gesteuert und liefert ein Stellungsrückmeldungsignal. Das Si-
gnalkabel für diese Signale muss von den anderen Kabeln isoliert werden um Störungen zu vermeiden.
Der Kabelschirm muss mit Klemme 71 verbunden werden und von der Erde getrennt werden. Falls das
angetriebene Ventil nicht vom Hersteller eingestellt wurde, bitte den folgenden Punkten folgen.
Für die anderen Komponenten, siehe auch die anderen Absätze. (Heizwiderstand, Wegbegrenzungs
schalter, usw...)

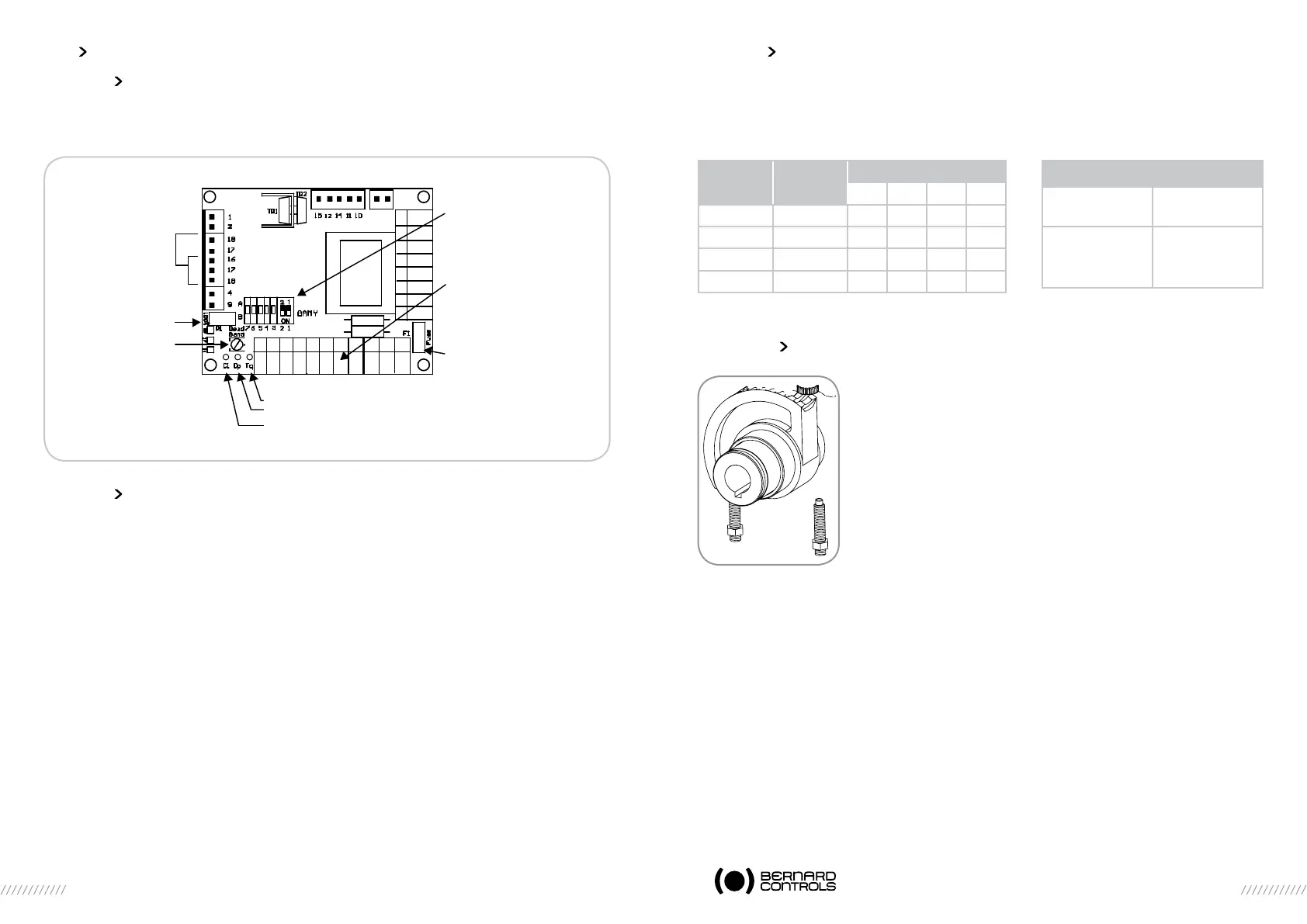

70 71 31 32 L
72 73
N PE
3
3
2
1
40
41
26
27
Feinsicherung
Schurter OMF63 160mA
gelbe LED Drehmomentschalter
grüne LED Antrieb öffnet
rote LED Antrieb schließt
Totband Einstellung
100% Abgleich
Potentiometer
Anschluss für
rechts schliessen
Potentiometer
Anschluss für
links schliessen
Federklemmen
max. Querschnitt 2.5mm²
Konfigurations-
schalter
5.3 MinigaM+ konfiguration
Mit den Schaltern-auf der Platine-können verschiedene Parameter geändert werden.
Schalter 5, 6 und 7 befinden sich sind immer auf Position A.
Auswahl der Eingangs-Ausgangs-Signale
Schalter 1, 2, 3 und 4 erlauben das Einstellen des Eingangs-Ausgangssignal.
Ausgangssignal -Spezifikation
Signal Impedanz
0-20mA
4-20mA
0-10V
260 OHM
260 OHM
10 KOHM
Eingangs
signal
Ausgangs
signal
Schalter Position
1 2 3 4
0 bis 10V 0 bis 10V B B B B
2 bis 10V 2 bis 10V B B B A
4 bis 20mA 4 bis 20mA A A A A
0 bis 20mA 0 bis 20mA A A A B
5.4 einsteLLung Der Mechanischen anschLäge unD
wegBegrenZungsschaLter
Sie können die Potentiometerplatine herausnehmen um die Wegbe-
grenzung einzustellen. In diesem Fall ist es notwendig die Einstellung
des Ausgangssignals neu durchzuführen.
Beschreibung und Funktion der mechanischen Anschläge :
Diese Elemente verhindern eine Überschreitung des Wegs bei
Handradbetrieb. Die Anschläge können entweder auf dem Antrieb
selbst oder, falls vorhanden, auf dem 1/4-Umdrehungs-Schneckenge-
triebe platziert werden.
Die Antriebe und Getriebe sind für den 90°-Betrieb vorgesehen und
geprüft. Die Feineinstellung der Position der Anschlagschrauben
ist für maximal ± 2° möglich.
Beschreibung und Funktion der Wegbegrenzungsschalter:
Die Nocken, die die Wegbegrenzungsschalter aktivieren, befinden sich auf einem zylindrischen Block,
der nicht zerlegt werden muss. Jede Nocke kann unabhängig von den anderen eingestellt wer-
den. Die weißen und schwarzen Nocken sind zum Öffnen und Schließen von Wegbegrenzungen
vorgesehen. Die anderen Nocken, beige oder grau, sind für optionale zusätzliche Wegbegrenzungs-
schalter vorgesehen.
Betätigung der Nocken:
a) Führen Sie einen Schraubenzieher in den Schlitz des Knopfes mit derselben Farbe wie die
einzustellende Nocke ein.
b) Üben Sie leichten Druck aus, um die Nocke aus der gesperrten Position zu lösen.
c) Drehen Sie mit dem Schraubenzieher die Nocke in die Position, die eine Betätigung des
Wegbegrenzungsschalters ermöglicht.
d) Ziehen Sie den Schraubenzieher heraus, und stellen Sie sicher, dass der Knopf in die Ausgangs-
position zurückkehrt, wodurch die Nocke an der gewählten Position fixiert wird.
