ST-120-332
7 Raccordement électrique
7.1 Schémas de principe
Les schémas de principe montrent le raccordement des
dispositifs de protection dans la boîte de raccordement
du compresseur ou dans l'armoire électrique de l'instal-
lation. Les schémas de principe détaillés se trouvent
dans le manuel de mise en œuvre:
• SH-100: HS.53..HS.74
• SH-110: HS.85
• SH-500: OS.53 et OS.74
• SH-500: OS.85
Légende Schémas de principe
C1 Condensateur électrolytique
F7 Contrôleur de débit d'huile
F9 Contrôle de la vanne de retenue d'huile
F10 Contrôle du filtre à l'huile
Légende Schémas de principe
K1T Relais temporisé «Contrôle d'alimentation
d'huile» 20s
R1 Réchauffeur d’huile
R2 Sonde du gaz de refoulement et de la
température d'huile
Câblé à demeure
Raccordé sur le site
Compresseurs à vis ouverts
Les dispositifs de protection pour OS.53 à OS.85
doivent être contrôlés de la même manière que ceux
pour le compresseur hermétique accessible:
• Le contrôleur de débit d'huile (F7) pour OS.53 et
OS.74.
• Le contrôleur de débit d'huile (F7), la vanne de rete-
nue d'huile (F9) et le filtre à l'huile (F10) pour OS.85.
7.1.1 Série CS : Raccordement des dispositifs de
protection SE-E1 / SE-E3
R1
Ölheizung
Oil heater
Chauffage d'huile
7
T1
1
T2
SL
R2
5
11
12
Öltemperatur ühler (PTC)f
Oil temperature sensor (PTC)
Sonde température d'huile (CTP)
2
3
8
9
schwarz/black/noir
braun/brown/marron
blau/blue/bleu
N
1
14
11
12
L
2
SE-E1 /
SE-E3
Anschlusskasten / Terminal box / Boîte de raccordement

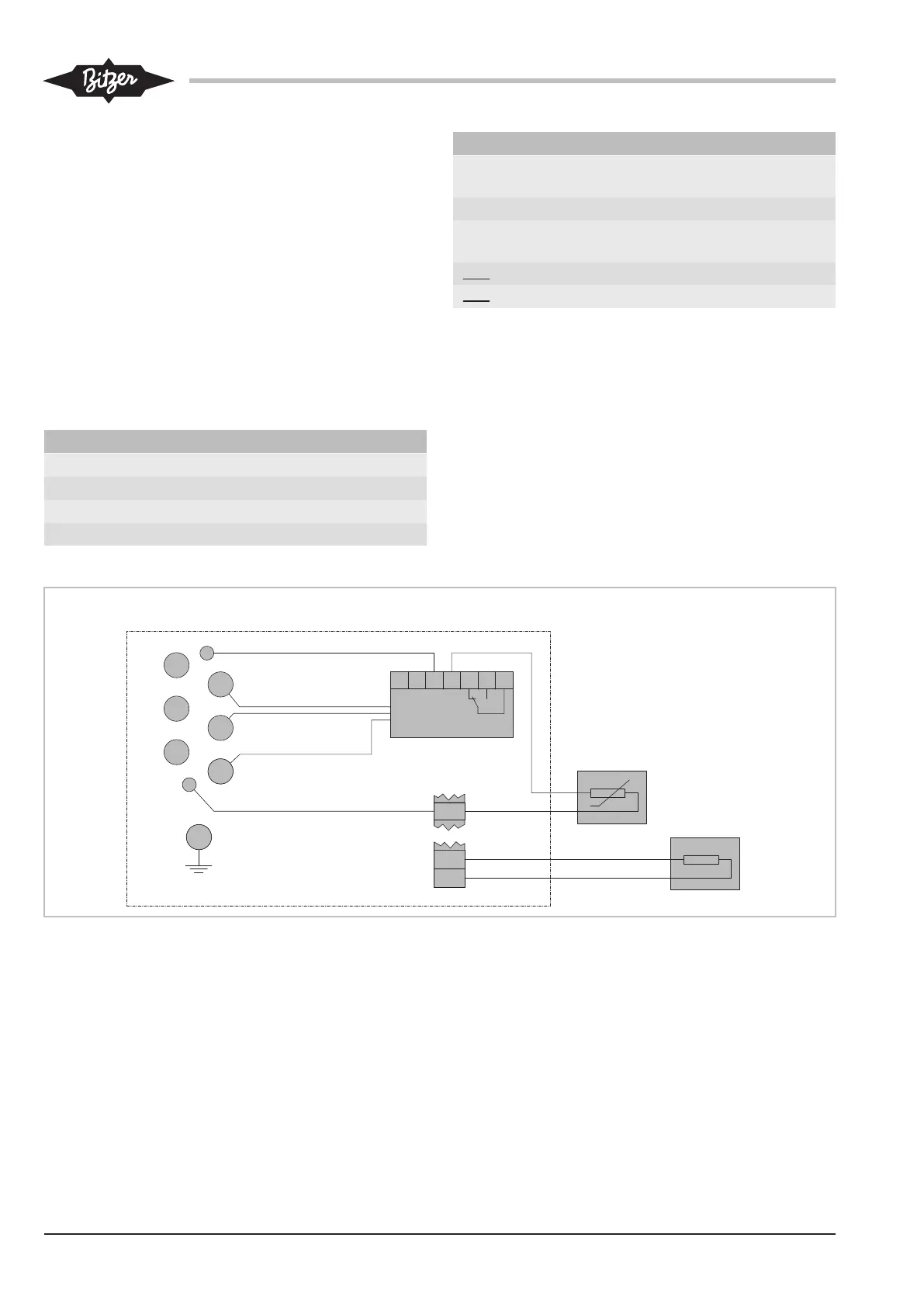

Fig.2: Compresseurs à vis CSH et CSW : Exemple du raccordement des dispositifs de protection SE-E1 / SE-E3
Légende voir chapitre Schémas de principe, page 32.
