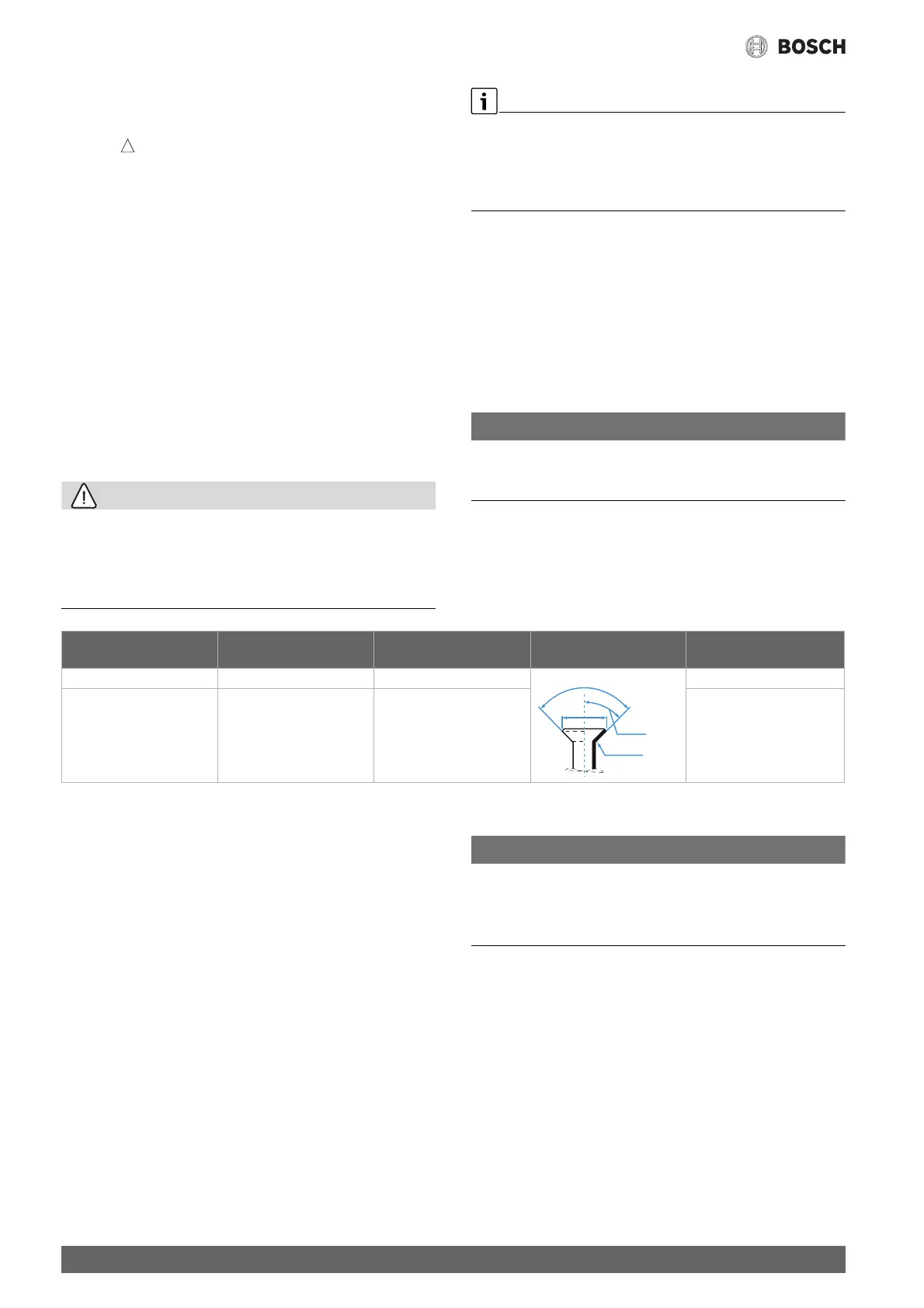

Installation
Climate 9100i – 6721821569 (2020/11)
12
Før rørlægningen gennem væggen, og hæng indendørsenheden på
monteringspladen ( fig. 9).
Hvis indendørsenheden skal tages af monteringspladen:
Tryk på -markeringerne på undersiden af indendørsenheden, og
træk indendørsenheden fremad ( fig. 10).
3.3.2 Montering af udvendig enhed
Vend kartonen opad.
Skær lukkebåndene op og fjern dem.
Træk kartonen af oppefra, og fjern emballagen.
Forbered en stående eller en vægkonsol alt efter monteringstype, og
foretag montering.
Stil eller hæng den udvendige enhed på plads, anvend her de medføl-
gende eller forhåndenværende vibrationsdæmpere.
Sørg for kondensatudløb på anvendelsesstedet.
Fjern afdækningen til rørtilslutningerne ( Fig. 11).
Udfør rørforbindelserne som beskrevet i kapitel 3.4.1.
Genmontér afdækningen til rørtilslutningerne.
3.4 Tilslutning af rørledninger
3.4.1 Tilslutning af kølemiddelledninger på indendørsenheden
og på den udvendige enhed
FORSIGTIG
Kølemiddeludslip på grund af utætte forbindelser
Der kan slippe kølemiddel ud ved rørledningsforbindelser, der er udført
usagkyndigt.
Ved genanvendelse af bertlede forbindelser skal den bertlede del
altid fremstilles på ny.
Kobberrør fås i metriske mål og i tommemål, bertlingsmøtrikgevindene
er dog ens. De bertlede forskruninger på indendørsenheden og den
udvendige enhed har tommemål.
Hvis der anvendes metriske kobberrør skal bertlingsmøtrikkerne
udskiftes med møtrikker med passende diameter ( tabel 6).
Bestem rørdiameter og rørlængde ( side 10).
Tilskærret med en rørskærer ( fig. 7).
Afgrat rørenderne på indersiden, og bank spånerne ud.
t møtrikkerne på røret.
Udvid røret med en bertlingsklokke til målet i tabel 6.
Møtrikken skal nemt kunne skydes hen til randen men ikke ud over
denne.
Tilslut røret og tilspænd forskruningen til tilspændingsmomentet i
tabel 6.
Gentag ovenstående trin for det andet rør.
BEMÆRK
Reduceret virkningsgrad på grund af varmeoverførsel mellem køle-
middelledninger
Varmeisolér kølemiddelledninger adskilt fra hinanden.
Anbring og fastgør rørisoleringen.
Tab. 6 Specifikationer for rørforbindelser
3.4.2 Tilslutning af kondensatudløb på indendørsenheden
Kondensatkarret til indendørsenheden er udstyret med to tilslutninger.
Ab fabrik er der herpå monteret en kondensatslange og en prop, der kan
udskiftes ( fig. 6).
Læg kondensatslangen med fald.
3.4.3 Kontrol af tæthed og påfyldning af anlæg
Kontrol afthed
Ved tæthedskontrollen skal de nationale og lokale bestemmelser over-
holdes.
Fjern kapperne til de tre ventiler ( fig. 12, [1], [2] og [3]).
Tilslut Schrader-ventilåbner [6] og trykmåler [4] på Schrader-
ventilen [1].
Skru Schrader-ventilåbneren på, og åbn Schrader-ventilen [1].
Hold ventil [2] og [3] lukket, og fyld anlægget med kvælstof, indtil
trykket 10 % ligger over det nominelle tryk ( side 15).
Kontrollér, om trykket er uændret efter 10 minutter.
Aftap kvælstoffet, indtil det maksimale nominelle tryk er nået.
Kontrollér, om trykket er uændret efter mindst 1 time.
▶Aftap kvælstoffet.
Påfyldning af anlægget
BEMÆRK
Funktionsfejl på grund af forkert kølemiddel
Den udvendige enhed er ab fabrik fyldt med kølemidlet R32.
Når der skal suppleres kølemiddel, må der kun anvendes kølemiddel
af samme slags. Bland ikke forskellige kølemiddeltyper.
Tøm anlægget med en vakuumpumpe ( fig. 12, [5]) i mindst
30 minutter, og tør det
Åbn den øverste ventil [3] (væskesiden).
Kontrollér med trykmåleren [4], om gennemløbet er uhindret.
Åbn den nederste ventil [2] (gassiden).
Kølemidlet fordeler sig i anlægget.
Kontrollér derefter trykforholdene.
Skru Schrader-ventilåbneren [6] af, og luk Schrader-ventilen [1].
Fjern vakuumpumpe, trykmåler og Schrader-ventilåbner.
Anbring ventilkapperne igen.
Anbring afdækningen til rørtilslutninger på den udvendige enhed.
Udvendig
rørdiameter Ø [mm]
Tilspændingsmoment
[Nm]
Diameter af bertlet åbning
(A) [mm]
Bertlet rørende Formonteret
bertlingsmøtriksgevind
6,35 (1/4") 18-20 8,4-8,7 1/4"
9,53 (3/8") 32-39 13,2-13,5 3/8"
R0.4~0.8
A
45°± 2
90°± 4
