Instalācija
47
Climate 9100i – 6721821569 (2020/11)
▶ Pārliecinieties, ka ēkā ir ierīkota kondensāta noteka.
▶ Noņemiet caurules pieslēgumu pārsegu ( 11. att.).
▶ Izveidojiet cauruļu savienojumus, kā aprakstīts 3.4.1. nodaļā.
▶ Atkal uzmontējiet caurules pieslēgumu pārsegu.
3.4 Cauruļvadu pieslēgums
3.4.1 Dzesēšanas šķidruma vadu pieslēgšana iekšējam un
ārējam blokam
UZMANĪBU
Aukstumaģenta izplūšana pa hermētiski nenoslēgtiem
savienojumiem
Aukstumaģents var izplūst pa nepareizi ierīkotiem cauruļvadu
savienojumiem.
▶ Vairākkārt izmantojot atloka savienojumus, atloka daļu vienmēr
noregulējiet no jauna.
Vara caurulēm ir norādīti izmēri gan metros, gan collās, tāpat arī atloku
uzgriežņu vītnēm. Atloku skrūvju savienojumi iekšējam un ārējam
blokam ir pielāgoti izmēriem collās.
▶ Izmantojot metriskā izmēra vara caurules, nomainiet atloka
uzgriežņus pret tādiem, kuriem ir atbilstīgs diametrs ( 6).
▶ Nosakiet cauruļu diametru un cauruļu garumu ( 45. att.).
▶ Nogrieziet cauruli ar cauruļu separatoru ( 7. att.).
▶ Apgrieziet cauruļu galus no iekšpuses un izsitiet atgriezumus.
▶ Uzspraudiet caurulei uzgriezni.
▶ Ar paplašināšanas ierīci paplašiniet cauruli līdz 6 minētajam
izmēram.
Uzgrieznim jābūt tik stingram, lai to varētu viegli bīdīt pa malu, bet
nevarētu pārbīdīt pāri.
▶ Pievienojiet cauruli un pievelciet skrūvsavienojumu līdz 6 minētajam
griezes momentam.
▶ Atkārtojiet minētās darbības ar otro cauruli.
IEVĒRĪBAI
Lietderības koeficienta samazināšanās, ko rada siltumpārvade
starp aukstumaģenta cauruļvadiem
▶ Izveidojiet katra aukstumaģenta cauruļuvadu siltumizolāciju
atsevišķi.
▶ Izveidojiet un nofiksējiet cauruļu izolāciju.

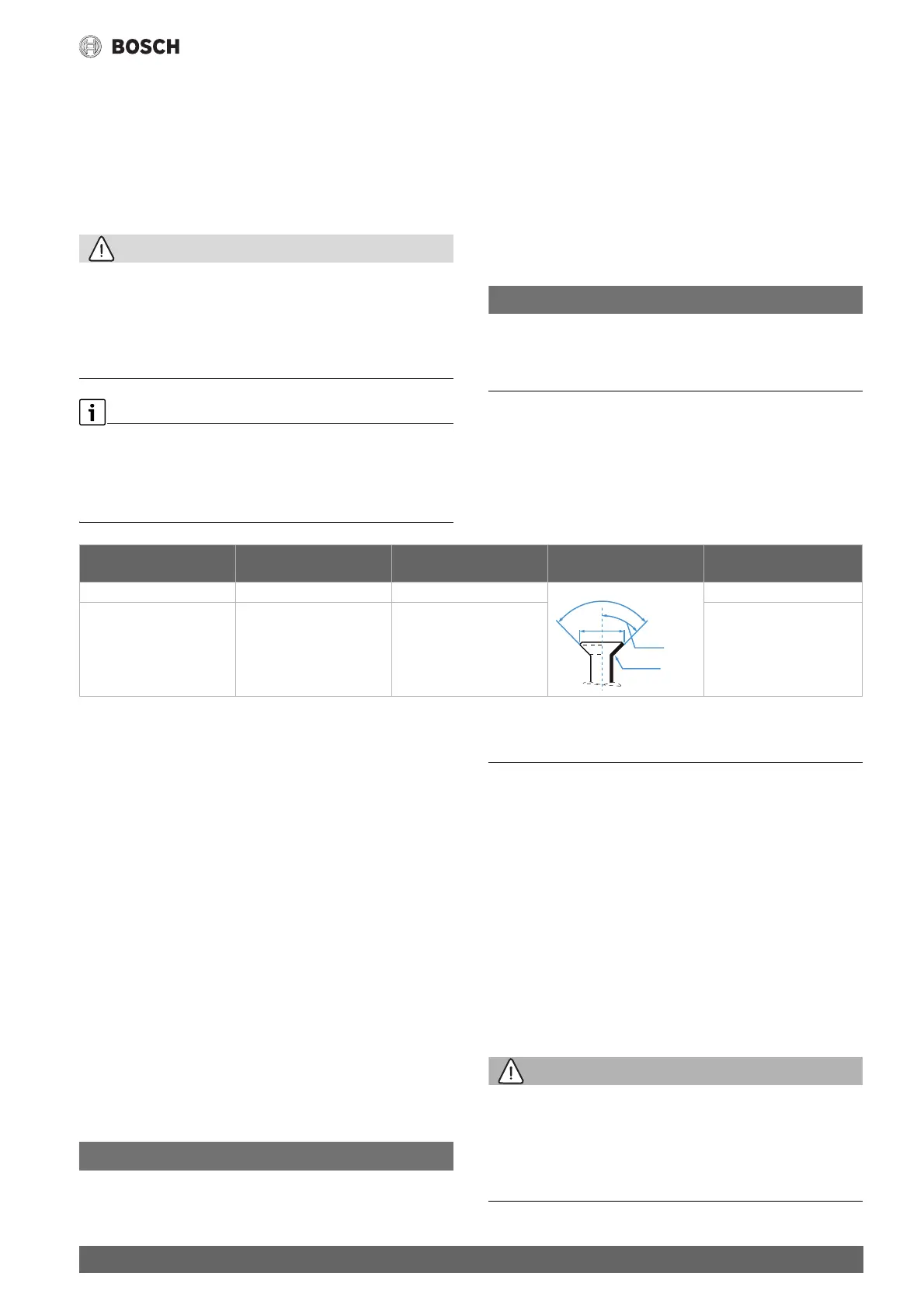

Tab. 6 Cauruļu savienojumu identifikācijas dati
3.4.2 Kondensāta notekas pieslēgšana iekšējam blokam
Iekšējā bloka kondensāta savācējam ir divas pieslēgvietas. Ražotājs
šajās vietās ir piemontējis kondensāta šļūteni un blīvslēgu, kurus ir
iespējams nomainīt ( 6. att.).
▶ Kondensāta šļūteni izvietojiet ar kritumu.
3.4.3 Hermētiskuma pārbaude un iekārtas uzpildīšana
Hermētiskuma pārbaude
Spiediena pārbaudes laikā ievērojiet valsts un reģionālo normatīvo aktu
prasības.
▶ Atveriet vāciņus trim vārstiem ( 12. att., [1], [2] un [3])noņemiet
tos.
▶ Pieslēdziet atvērēju [6] un manometru [4] vārstam [1].
▶ Iegrieziet atvērēju un atveriet vārstu [1].
▶ Atstājiet vārstus [2] un [3] pieslēgtus un uzpildiet sistēmu ar
slāpekli, līdz spiediens 10 % pārsniedz nominālo rādītāju (
50. lpp.).
▶ Pārbaudiet, vai pēc 10 minūtēm spiediens nav mainījies.
▶ Izvadiet slāpekli, līdz ir sasniegts maksimālais spiediens.
▶ Ne ātrāk kā pēc 1 stundas pārbaudiet, vai spiediens nav mainījies.
▶ Izlaidiet slāpekli.
Sistēmas piepildīšana
IEVĒRĪBAI
Darbības traucējums nepareizi izvēlēta aukstumaģenta dēļ
Ražotājs ārējo bloku ir uzpildījis ar aukstumaģentu R32.
▶ Ja aukstumaģenta krājums ir jāpapildina, ir jāizmanto tāds pats
aukstumaģents. Nemaisiet kopā dažādu tipu aukstumaģentus.
▶ Iztukšojiet sistēmu ar vakuuma sūkni ( 12. att., [5]) vismaz 30
minūtes un izžāvējiet to, līdz ir sasniegts apm. −1 bārs (vai apm.
500 mikronu).
▶ Atveriet augšējo vārstu [3] (šķidruma pusē).
▶ Ar manometru [4] pārbaudiet, vai caurplūde notiek brīvi.
▶ Atveriet apakšējo vārstu [2] (gāzes pusē).
Aukstumaģents izplatās sistēmā.
▶ Pārbaudiet spiediena attiecību.
▶ Izskrūvējiet atvērēju [6] un aizveriet vārstu [1].
▶ Noņemiet vakuuma sūkni, manometru un atvērēju.
▶ Atkal uzlieciet vārstu vāciņus.
▶ Atkal uzmontējiet cauruļu pieslēgumu pārsegu ārējam blokam.
3.5 Elektriskais pieslēgums
3.5.1 Vispārīgi norādījumi
BRĪDINĀJUMS
Elektriskā strāva rada draudus dzīvībai!
Pieskaroties elektrodetaļām, kurām tiek pievadīts spriegums, var gūt
strāvas triecienu.
▶ Pirms darbiem ar elektrodetaļām izslēdziet apkures sistēmas
sprieguma padevi visos polos (drošinātājs, aizsargslēdzis) un
nodrošiniet to pret nejaušu ieslēgšanu.
Caurules ārējais diametrs
Ø[mm]
Griezes moments [Nm] Paplašinātās atveres
diametrs (A) [mm]
Paplašinātais caurules
gals
Iepriekš uzmontēta atloka
uzgriežņa vītne
6,35 (1/4") 18-20 8,4-8,7 1/4"
9,53 (3/8") 32-39 13,2-13,5 3/8"
R0.4~0.8
A
45°± 2
90°± 4
