Asennus
19
Climate 9100i – 6721821569 (2020/11)
Putkien ruuvaukset ovat tavallisesti sisäyksikön takasivulla.
Suosittelemme, että putkia jatketaan jo ennen sisäyksikön asentamista
seinään.
▶ Toteuta putkiliitokset kuten kappaleessa 3.4.1 on kuvattu.
▶ Taivuta putket tarvittaessa toivottuun suuntaan ja puhkaise reikä
sivulle tai alas peitelevyyn ( kuva 8).
▶ Ohjaa putket seinän lävitse ja ripusta sisäyksikkö asennuslevyyn
( kuva 9).
Jos sisäyksikkö pitää poistaa asennuslevystä:
▶ Paina sisäyksikön alasivulta -merkintöjä ja vedä sisäyksikkö eteen
( kuva 10).
3.3.2 Ulkoyksikön asennus
▶ Kohdista pahvilaatikko ylös.
▶ Leikkaa kiinnitysnauhat ja poista ne.
▶ Vedä pahvilaatikko yläkautta ulos ja poista pakkaus.
▶ Valmistele asennustavan mukaan seinä- tai jalkakonsoli ja asenna se
paikallaan.
▶ Asenna tai ripusta ulkoyksikkö paikalleen, käytä samalla mukana
toimitettuja tai asennuspaikan tärinänvaimentimia jaloissa.
▶ Varmista asennuspaikan lauhdeveden poisto.
▶ Poista putkiliitäntöjen suojus ( kuva 11).
▶ Toteuta putkiliitokset kuten kappaleessa 3.4.1 on kuvattu.
▶ Asenna putkiliitäntöjen suojus takaisin.
3.4 Putkiliitäntä
3.4.1 Kylmäaineputkien asennus sisä- ja ulkoyksikköön
HUOMIO
Epätiiviit liitokset aiheuttava kylmäainevuotoja
Kylmäainetta vuotaa ulos, jos putkiliitokset eivät ole tiiviitä.
▶ Kun käytät uudestaan laippaliitoksia, valmista laippaosa aina
uudestaan.
Kupariputkia on saatavilla metreinä ja tuumina, mutta
laippamutterikierteet ovat samoja. Sisä- ja ulkoyksikön laipparuuvaukset
on tehty tuumamitoille.
▶ Käytettäessä metrisiä kupariputkia vaihda laippamutteri sopivalla
läpimitalla varustettuihin muttereihin ( taulukko 6).
▶ Määritä putken halkaisija ja pituus ( sivu 17).
▶ Leikkaa putki sopivaksi putkileikkurilla ( kuva 7).
▶ Poista jäyste putken päiden sisältä ja koputtele lastut ulos.
▶ Liitä mutterin putkeen.
▶ Laajenna putkea laippakuvulla taulukon 6 mittaan.
Mutteria pitää voida työntää helposti reunaan mutta ei sen yli.
▶ Liitä putki ja kiristä ruuvaus taulukossa 6 ilmoitettuun kiristysarvoon.
▶ Toista sama toisen putken kohdalla.
HUOMAUTUS
Lämmönsiirto kylmäaineputkien välillä pienentää hyötysuhdetta
▶ Lämpöeristä jäähdytysaineputket erikseen toisistaan.
▶ Asenna ja kiinnitä putkien eriste.

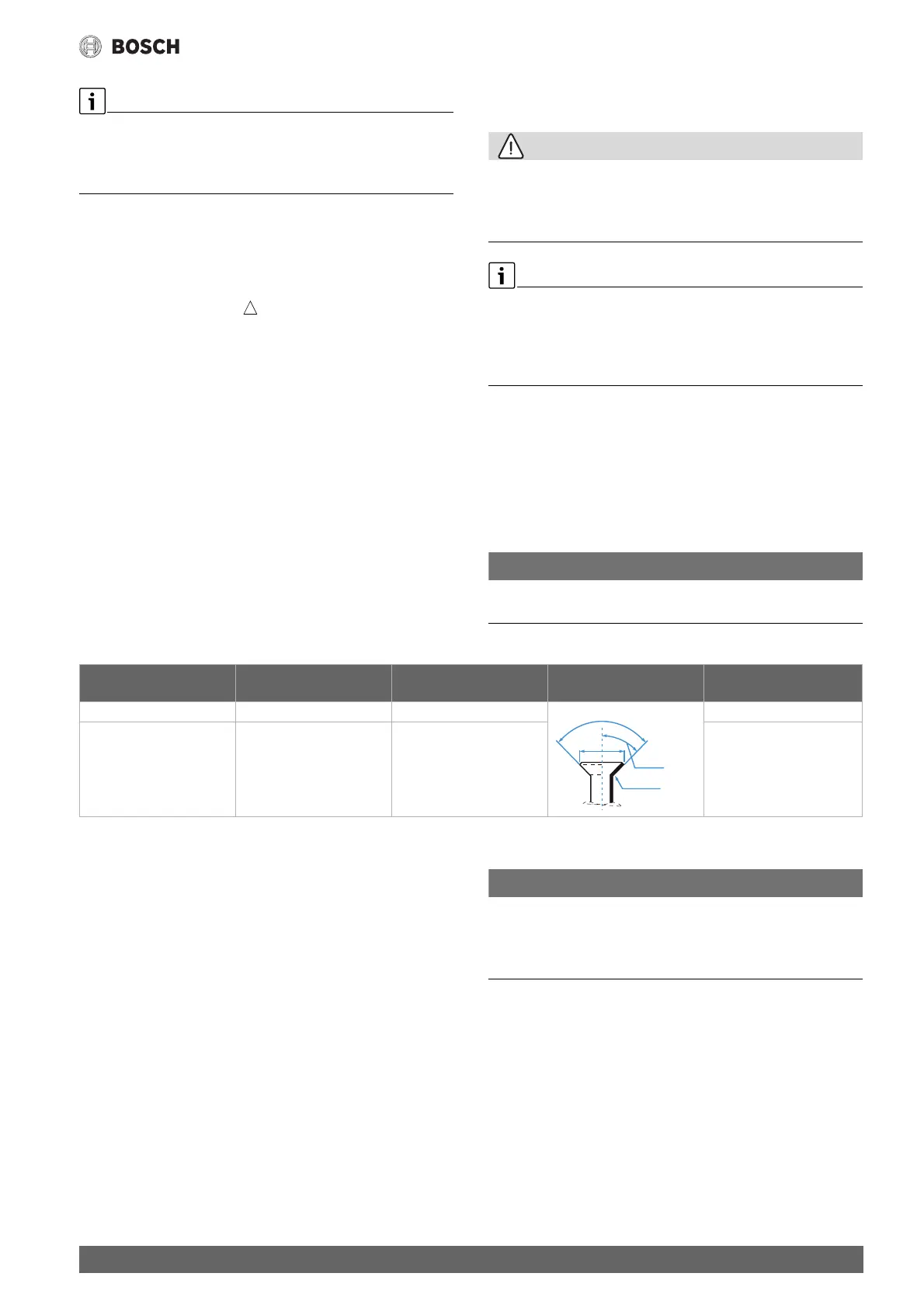

Taul. 6 Putkiliitosten ominaistiedot
3.4.2 Lauhdevedenpoiston liittäminen sisäyksikköön
Sisäyksikön lauhdevesiallas on varustettu kahdella liitännällä. Tehtaalla
on asennettu valmiiksi lauhdevesiletku ja tulppa, jotka voidaan vaihtaa
( kuva 6).
▶ Vedä lauhdeputki kaltevaksi.
3.4.3 Tiiviystesti ja laitteiston täyttäminen
Tiiviyden tarkastus
Noudata tiiviystestissä paikallisia ja maakohtaisia määräyksiä.
▶ Poista suojukset kolmesta venttiilistä ( kuva 12, [1], [2] ja [3]).
▶ Liitä Schrader-venttiilin avaaja [6] ja painemittari [4] Schrader-
venttiiliin [1].
▶ Kierrä Schrader-venttiilin avaajaa ja avaa Schrader-venttiili [1].
▶ Jätä venttiilit [2] ja [3] suljetuiksi ja lisää laitteistoon typpeä niin
paljon, että paine 10 % ylittää nimellispaineen ( sivu 22).
▶ Tarkasta, onko paine pysynyt samana 10 minuutin ajan.
▶ Päästä typpeä niin paljon ulos, että maksimi nimellispaine on
saavutettu.
▶ Tarkasta, onko paine pysynyt samana vähintään 1 tunnin ajan.
▶ Päästä typpi ulos.
Laitteiston täyttö
HUOMAUTUS
Väärä kylmäaine aiheuttaa toimintahäiriöitä
Ulkoyksikkö on täytetty tehtaalla kylmäaineellaR32.
▶ Jos kylmäainetta pitää lisätä, käytä vain samaa kylmäainetta. Älä
sekoita erityyppisiä kylmäaineita keskenään.
▶ Tyhjennä laitteisto tyhjiöpumpulla ( kuva 12, [5]) vähintään
30 minuutin ajaksi ja kuivaa sitä, kunnes n. −1 bar (tai n.
500 mikronia) on saavutettu.
▶ Avaa ylempi venttiili [3] (nestepuoli).
▶ Tarkasta painemittarilla [4], onko läpivirtaus vapaa.
▶ Avaa alempi venttiili [2] (kaasupuoli).
Kylmäaine jakautuu laitteistoon.
▶ Tarkasta sen jälkeen paineolosuhteet.
▶ Kierrä Schrader-venttiilin avaaja [6] irti ja sulje Schrader-
venttiili [1].
▶ Poista tyhjiöpumppu, painemittari ja Schrader-venttiilin avaaja.
▶ Kiinnitä venttiilin suojukset takaisin paikoilleen.
▶ Kiinnitä putkiliitäntöjen suojus takaisin ulkoyksikköön.
Putken ulkohalkaisija
Ø[mm]
Vääntömomentti [Nm] Laipoitetun aukon
halkaisija (A) [mm]
Laipoitettu putkenpää Esiasennettu
laippamutterikierre
6,35 (1/4") 18-20 8,4-8,7 1/4"
9,53 (3/8") 32-39 13,2-13,5 3/8"
R0.4~0.8
A
45°± 2
90°± 4
