Consignes de fonctionnement
2. Faites pivoter la tourelle de
profondeur jusqu’à ce que sa butée
la plus basse soit en face de la tige
de profondeur. Desserrez le bouton
de l’index de profondeur et
abaissez la tige de profondeur
jusqu’à ce qu'elle touche la butée
la plus basse sur la tourelle. Faites
coulisser l’index de profondeur
jusqu’à ce que le trait rouge
marque zéro sur l’échelle de
profondeur, ce qui indique le point
ou le fer affleure juste la surface de
travail (Fig. 20).
3. Faites coulisser la tige de
profondeur jusqu’à ce que le trait
de l’index indique la profondeur
désirée et bloquez la tige en
serrant fermement le bouton de
l’index de profondeur.
4. La profondeur de coupe désirée
peut maintenant être atteinte en
enfonçant la défonceuse jusqu’à ce
que la tige de profondeur touche la
butée choisie sur la tourelle.
AUTRE CONFIGURATION
POSSIBLE POUR LA TIGE DE
PROFONDEUR ET LA TOURELLE
1. Une autre façon de placer un
dispositif de montage de la
profondeur de toupillage désirée
(comme une charnière devant être
mortaisée) sur l’étage inférieur de
la tourelle.
2
. Puis abaissez la tige de profondeur
jusqu’à ce qu’elle entre en contact
avec le dispositif de montage.
3
. Fixez la tige en position en serrant
fermement le bouton de
l'indicateur de profondeur.
4. Retirez le dispositif de montage
pour terminer.
USINAGES PROFONDS
Pour faire des usinages profonds,
faites des passes successives de
profondeur croissante en
commençant avec la butée la plus
haute de la tourelle et, après chaque
passe, en positionnant la tourelle de
profondeur au choix sur des butées
progressivement plus basses jusqu’à
ce que la profondeur finale (butée la
plus basse ou surface plate de la
tourelle) soit atteinte. Procédez par
incréments de 1/8 po.
Pour vous assurer que vos réglages de
profondeur sont corrects, vous
pouvez faire des essais sur des chutes
avant de commencer l’usinage.
RÉGLAGE FIN
L’embase plongeante PR111 est dotée
d’un système de réglage fin qui permet
de faire un réglage micrométrique de la
profondeur de plongée du fer de la
défonceuse, apportant ainsi une grande
précision d’usinage.
Chaque tour complet de la bouton de
réglage fin règle la profondeur de
plongée de 1/32 po et chacun des
quatre repères sur le bouton représente
1/128 po.
Pour utiliser le bouton de réglage fin,
une fois que la tige de profondeur et
que la tourelle ont été réglés, vérifiez le
réglage final de la profondeur ainsi que
le réglage fin comme suit :
Pour augmenter la profondeur de
manière micrométrique, relevez la
molette de réglage fin en la tournant en
sens anti-horaire de la valeur désirée.
Pour diminuer la profondeur de
manière micrométrique, abaissez la
molette de réglage fin en la tournant
en sens horaire de la valeur désirée.
Remarques :

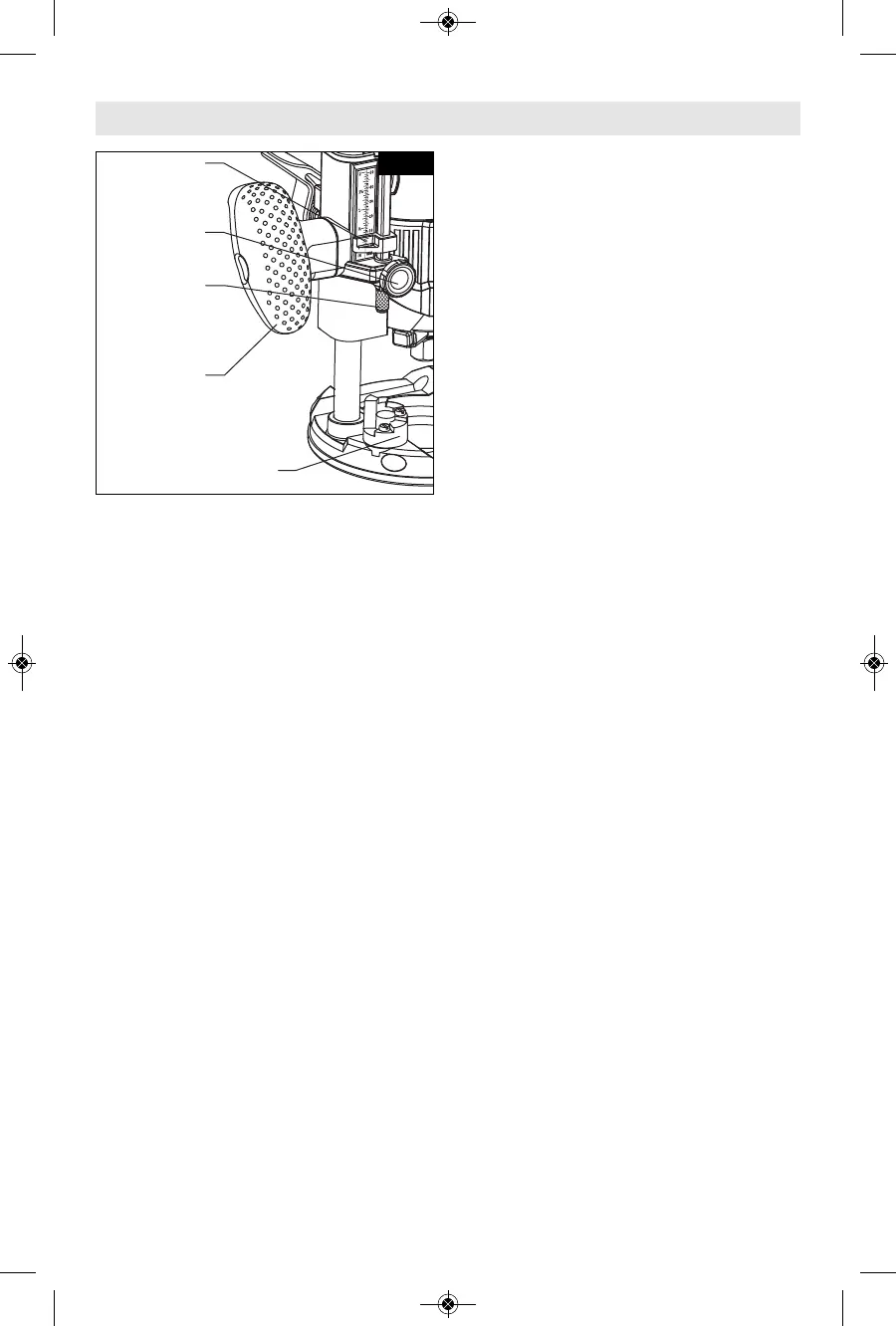

INDEX DE
PROFONDEUR
BOUTON DE
L’INDEX DE
PROFONDEUR
TOURELLE DE
BUTÉE DE
PROFONDEUR
BOUTON DE
RÉGLAGE FIN
FIG. 20
POIGNÉE DE
PRÉHENSION À
GAUCHE
