-42-
Ensamblaje de accesorios
(Fig. 3, Fig. 4)
Utilice solo accesorios con una
velocidad máxima de funcion-
amiento seguro nominal por lo menos igual a la velocidad
máxima marcada en la herramienta eléctrica. Esta velocid-
ad se basa en la resistencia del disco. No tiene como fin impli-
car una velocidad de funcionamiento óptima o más eficiente.
No exceda la velocidad de funcionamiento seguro máxima.
No jale la barra de jación del
husillo mientras el husillo se
está moviendo. La herramienta eléctrica puede dañarse si
hace esto.
No utilice accesorios que fun-
cionen excéntricamente. La
herramienta vibrará excesivamente y es posible que cause
pérdida de control y que el accesorio reviente.
Antes de instalar el accesorio seleccionado, asegúrese de
que el husillo, el portaherramienta, la tuerca del portaherra-
mienta y el vástago del accesorio esté limpios. El vástago del
accesorio debe ser recto, no estar dañado y tener un tamaño
adecuado en relación con el portaherramienta. Los discos de
amolar se deben sujetar por medio de una almohadilla de so-
porte y no deben exceder 2 pulgadas de diámetro.
1. Jale la barra de jación del husillo 4 hacia fuera para
jar el husillo 3 (Fig. 3).
2. Aoje la tuerca del portaherramienta 2 con la llave de
tuerca de 17 mm incluida 14 (Fig. 3).
3. Inserte el vástago del accesorio de almohadilla de
soporte 15 completamente en el portaherramienta 1
(Fig. 4).
Nota: Para todos los demás tipos de accesorios,
asegúrese de que el vástago esté insertado un mínimo de
1 pulgada.
4. Fije rmemente con abrazaderas el vástago del acceso-
rio apretando la tuerca del portaherramienta 2 con la
llave de tuerca de 17 mm 14 (Fig. 4).
5. Empuje la barra de jación del husillo 4 hacia dentro
para liberar el husillo 3 (Fig. 4).
Ensamblaje

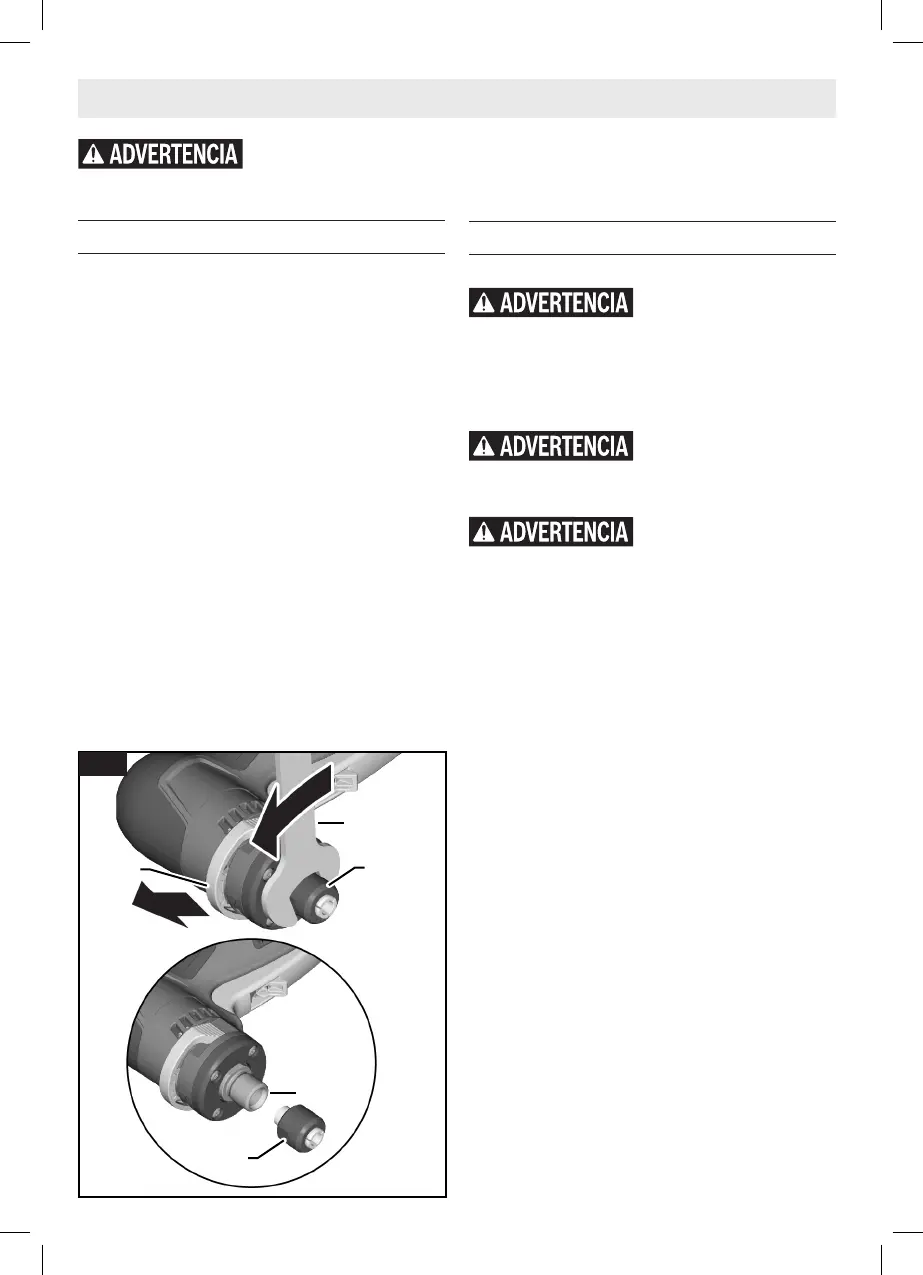

Cambio del portaherramienta
(Fig. 2)
Esta herramienta incluye un portaherramienta de 1/4 de pul-
gada preinstalado, dentro de la tuerca del portaherramienta,
y se debe utilizar con un vástago de accesorio de 1/4 de
pulgada de diámetro. Este ensamblaje se puede reemplazar
por un ensamblaje de portaherramienta y tuerca de 5/16 de
pulgada (tamaño máximo) más grande para vástagos de ac-
cesorios de 5/16 de pulgada de diámetro. Consulte a un Cen-
tro de Servicio de Bosch para la selección y disponibilidad del
portaherramienta de 5/16 de pulgada.
Para reemplazar el ensamblaje del portaherramienta:
1. Jale la barra de jación del husillo 4 hacia fuera para
bloquear el husillo 3.
2. Aoje la tuerca del portaherramienta 2 con la llave de
tuerca de 17 mm incluida 14.
3. Desenrosque y retire el ensamblaje del portaherramien-
ta y la tuerca del portaherramienta
4. Asegúrese de que las roscas del husillo estén limpias y
que el portaherramienta esté ajustado adecuadamente
en la tuerca del portaherramienta 2.
5. A mano, enrosque el ensamblaje del portaherramienta
nuevo en el husillo 3.
Desconecte el paquete de batería de la herramienta o ponga el interruptor en la posición de
jación en apagado antes de hacer cualquier ensamblaje o ajuste, o cambiar accesorios. Di-
chas medidas preventivas de seguridad reducen el riesgo de arrancar accidentalmente la herramienta.
14
4 2
2
3
Fig. 2
GWG12V-20S Die Grinder OSI Final for Approval 20230627.indd 42GWG12V-20S Die Grinder OSI Final for Approval 20230627.indd 42 6/27/2023 10:52:44 AM6/27/2023 10:52:44 AM
